Pour commander des capteurs magnétiques à ampoule REED ou à cellule à effet HALL, il faut utiliser un aimant.
Un aimant est un matériau, ou un objet, qui produit un champ magnétique.
Un aimant permanent est fait d’un matériau qui est magnétisé et crée son propre champ magnétique permanent.
Les matériaux qui peuvent être magnétisés sont appelés ferromagnétiques. Ceux-ci incluent des matériaux comme Alnico, Ferrite et Terres Rares. L’alnico et la ferrite sont considérés comme des matériaux ferromagnétiques «forts».
celduc relais offre un large choix d’aimants nus ou enrobés pour de nombreuses applications de détection. Les aimants de commande sont disponibles dans une grande variété de tailles et de formes, et en différents types de matériaux.

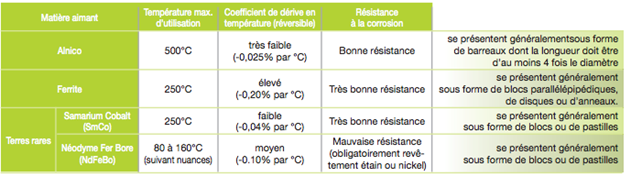

Nous proposons 3 grandes familles d’aimants dont la différenciation se fait en fonction de l’application (température d’utilisation, géométrie, résistance à la corrosion).
Les aimants ALNICO ont été découverts vers 1930 et ont été les premiers aimants à vraiment mériter le titre de «permanent». Auparavant, les aimants étaient fabriqués à partir d’aciers spéciaux avec de mauvaises propriétés magnétiques.
Les aimants ALNICO sont fabriqués à partir d’alliages métalliques principalement composés de cobalt (5 à 40%), de nickel (10 à 20%), d’aluminium (7 à 9%) et de fer (40% à 70%). Selon les nuances, du cuivre et du titane sont également ajoutés.
Ils ont un comportement thermique exceptionnel. En effet, leur température maximale de fonctionnement est la plus élevée de tous les matériaux magnétiques pour aimants industriels. Les aimants ALNICO peuvent être utilisés jusqu’à 500 ° C sans perte significative, ce qui est un record parmi toutes les familles d’aimants.
Ils ont également une bonne résistance à la corrosion.
Les aimants ALNICO se présentent généralement sus forme de barres dont la longueur doit être d’au moins 4 fois le diamètre.
Modèles d’aimants Alnico fournis par celduc :
–U315P003, ⌀3x15mm
–U4200000, ⌀4x20mm
–UB105000, ⌀10x50mm
Les aimants Ferrite sont fabriqués à partir d’oxyde de fer et de carbonate de strontium par une technologie de traitement céramique, ils sont également appelés aimants céramiques.
Les aimants FERRITE sont populaires en raison de leur stabilité, de leur prix abordable et de leurs excellentes propriétés magnétiques. Ils ont également une forte résistance à la corrosion. Comme beaucoup d’aimants, la température affecte leur comportement. Nos aimants FERRITE peuvent être utilisés jusqu’à environ 250 ° C mais il faut savoir qu’ils sont moins performants à des températures basses, en particulier en-dessous de 0 ° C.
Les aimants FERRITE sont généralement fournis en blocs parallélépipédiques, disques ou anneaux.
Modèles d’aimants Ferrite fournis par celduc :
-UF207760, 20,5×7,7x6mm
-UF221105, ⌀22x11x5mm
Ils sont les premiers aimants à base de terres rares à avoir été commercialisés, dans les années 1960. Du fait de ses propriétés magnétiques très performantes, ce type d’aimants est toujours utilisé dans un grand nombre d’applications haut de gamme. Ces aimants sont très résistants à la corrosion, et donc idéals pour des applications médicales par exemple. Les aimants SmCo peuvent être utilisés jusqu’à des températures de 250°C et sont relativement peu sensibles aux facteurs de désaimantation.
Ces aimants représentent ce que le marché offre de mieux du point de vue technologique. Le matériau de ces aimants est un alliage de néodyme, de fer, et de bore. Pour la petite histoire : les premiers brevets ont été déposés par SUMITOMO et GENERAL MOTORS. Au début des années 90 les premières formules permettaient d’atteindre une puissance de 35 MGOE (soit 7 à 10 fois supérieure aux aimants ferrites).
Les aimants en néodyme sont, à juste titre, également connus comme « superaimants ». Ils font partis des aimants permanents les plus puissants de monde. Même un aimant néodyme de petite taille possède des forces étonnantes. Cet un avantage non négligeable si l’espace est limité (miniaturisation).
Ces aimants sont utilisés dans de nombreux domaines.
Pour la conservation des aimants en néodyme il est important de ne pas le mettre en contact avec l’oxygène et le CO2 et qui ne sont pas dans un environnement humide. Leur résistance à la corrosion est très mauvaise, c’est la raison pour laquelle ils ont obligatoirement un revêtement étain ou nickel.
Modèles d’aimants Terres Rares NdFeBo fournis par celduc :
–UR801000, ⌀8x10mm
celduc® relais reste bien à votre écoute pour définir au mieux le couple aimant / détecteur en fonction de vos besoins.
Le choix du couple capteur/aimant doit se faire selon les conditions d’utilisation
RAPPEL : La distance garantie d’activation est fonction de la sensibilité du capteur et de la puissance de l’aimant. A titre indicatif, dans ce guide de sélection, nous précisons la distance garantie d’activation avec un aimant donné mais celduc® reste à votre écoute pour définir au mieux le couple aimant / détecteur en fonction de vos besoins.
Nous vous rappelons que les capteurs de proximité et les interrupteurs Reed sont la solution la plus courante et la plus économique pour la détection d’objets sans contact. Pour voir notre gamme complète de capteurs de proximité magnétiques.
