Quelle est la différence entre « Calibre Thyristor » et « Courant Commutable » ?

Cette question revient fréquemment et nous avons le plaisir d’y répondre dans cet article.

Les éléments de commutation des relais statiques pour courants alternatifs sont des thyristors. Les calibres de nos éléments de puissance sont précisés dans nos documentations techniques. Toutefois les relais statiques doivent être montés sur dissipateur afin d’obtenir les performances nominales. Il ne faut donc pas confondre «calibre thyristor », qui est une indication de taille d’élément de puissance, et « courant commutable », qui dépend de la construction et de l’utilisation du relais ou contacteur. Pour faire correspondre le courant commutable par le relais et votre application, vous devez vous référer aux tableaux et courbes thermiques de nos fiches techniques, pour les produits non équipés en standard de dissipateur.

Exemple avec le relais statique monophasé de référence SO965460, utilisant un thyristor de calibre 60A :

Valeur du CALIBRE THYRISTOR :

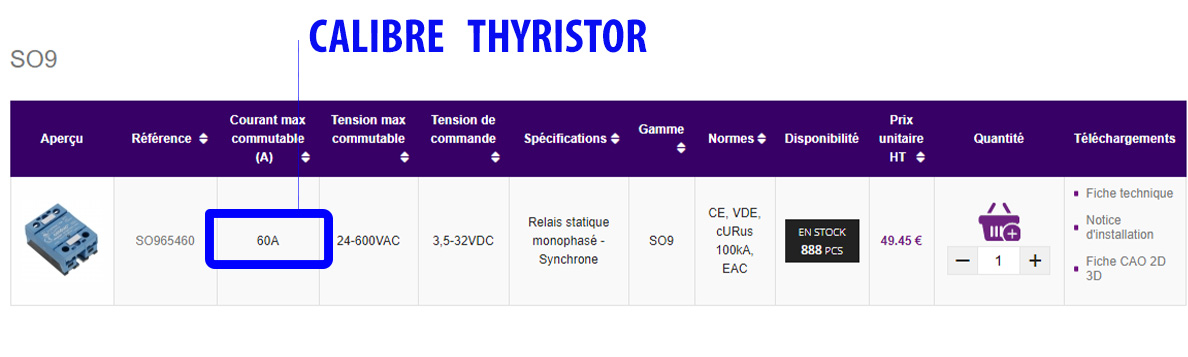

Sur notre e-catalogue nous mentionnons également la valeur du calibre Thyristor pour les relais statiques non montés sur dissipateur :

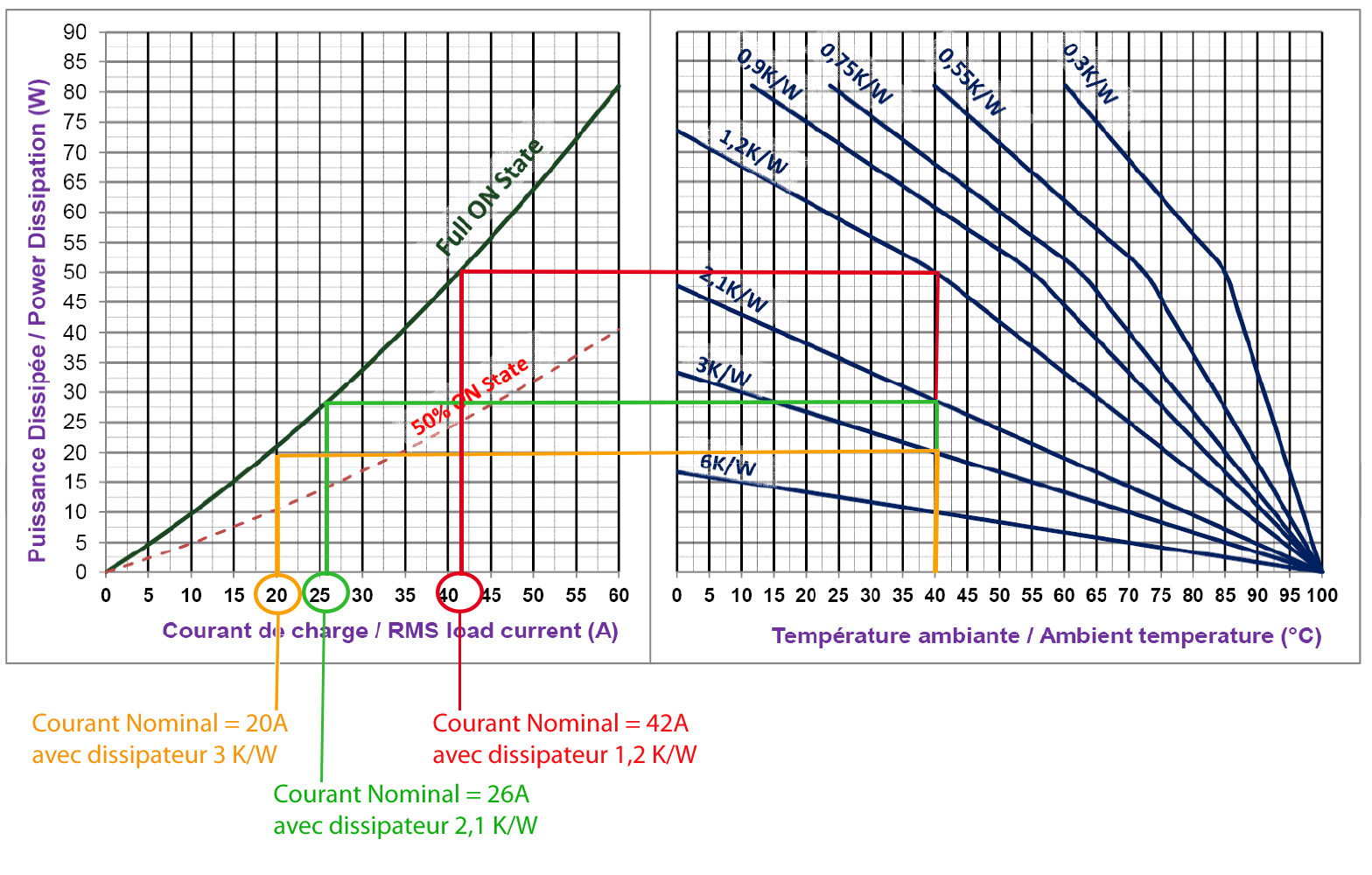

Valeurs des COURANTS NOMINAUX acceptables :

Les courants nominaux acceptables à 40°C d’ambiant sont les suivants

Pour toutes questions, n’hésitez pas à contacter notre équipe d’experts techniques.
