Capteur magnétique à Ampoule REED

Avec plus de 40ans d’expertise dans le domaine de la détection magnétique, celduc relais se place comme un expert de premier plan dans la construction de capteurs magnétiques 100% Made in France. Celduc relais propose plusieurs gammes de capteurs utilisant des technologies différentes. Aujourd’hui nous allons parler des capteurs à ampoule REED.

Mais tout d’abord à quoi servent les capteurs magnétiques ?


Quelles sont les fonctions d’un capteur magnétique ?

Les fonctions des capteurs magnétiques sont diverses : détecter une position, sécuriser une machine, contrôler le niveau d’un liquide…

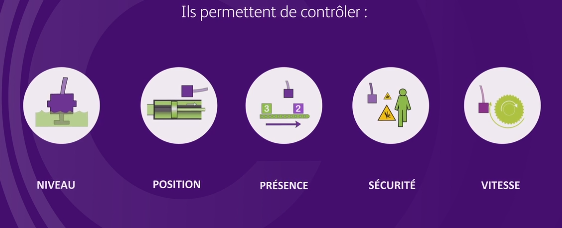

Les capteurs magnétiques servent à surveiller ou contrôler un niveau, un passage, un mouvement, une position, un nombre de tours (vitesse) en toute sécurité…

Leurs rôles et leurs utilités n’ont pas de limite si ce n’est l’imagination de l’utilisateur.

contrôle capteur REED

Dans quels équipements sont-ils utilisés ?

Les applications de nos capteurs sont, elles aussi, multiples. Ils peuvent servir à un usage «grand public», en effet ils sont présents dans de nombreux appareils électroménager. Ils sont aussi utilisés dans l’industrie : automobile, aéronautique, la téléphonie et tous les automatismes de l’industrie manufacturière… Nos capteurs sont aussi présents dans de nombreux secteurs à l’image du secteur du BTP.

Marché celduc

Quels est le principe de fonctionnement des capteurs à ampoule REED ?

Un capteur magnétique est composé d’un élément sensible qui réagit à un champ magnétique. Dans le cas d’un capteur magnétique à ampoule REED il s’agit d’un interrupteur REED. Pour contrôler le capteur il faut utiliser un aimant.


Fonctionnement de l’ampoule REED

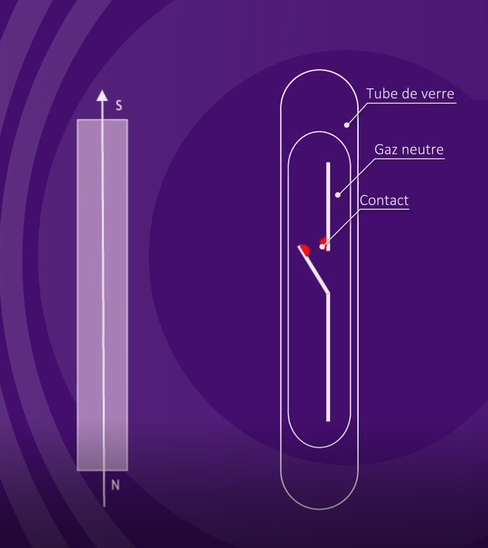

L’ampoule REED est constituée de deux ou trois lames ferromagnétiques scellées dans un tube de verre rempli de gaz inerte, qui vont entrer en contact sous l’influence d’un champ magnétique.

Ampoule REED composant


On distingue trois types d’ampoule REED

  • L’ampoule Forme A (ou NO) : elle est normalement ouverte en l’absence d’aimant

REED NO

  • L’ampoule Forme B (ou NF) : elle est normalement fermée en l’absence d’aimant

REED NF


  • L’ampoule Forme C (ou NO+NF) : c’est un inverseur qui passe d’un état à l’autre sous l’influence d’un champ magnétique

NO+NF REED

Mode d’approche d’un détecteur Reed

Un détecteur REED est une ampoule omnipolaire activée magnétiquement. Ce qui signifie qu’un aimant peut s’en approcher de n’importe quel angle, avec n’importe quel pôle.  Plusieurs configurations sont possibles, les plus courantes étant l’approche parallèle et l’approche perpendiculaire.

APPROCHE REED

la zone en pointillés représente la zone d’ouverture



la zone en trait continu représente la zone de fermeture


Les avantages d’un capteur à ampoule REED

AC ou DC

Commutation AC et DC

no electricity

Pas d’alimentation nécessaire

environnement difficile

Fonctionne dans des environnements difficiles

detecting areaLes distances de détection peuvent être très grandes (dépendent de la sensisbilité magnétique de l’interrupteur et de la puissance magnétique de l’aimant).

solution economique

Solution économique

duré de vieDurée de vie élevée

 Les références celduc

Voici une sélection de capteurs à ampoule REED.


 Capteurs de niveau

Fonctionnement : Un flotteur équipé d’un ou plusieurs aimants se déplace avec le fluide et actionne grâce à son champ magnétique un contact REED hermétiquement scellé.

Ptfa sensorsPFA2125EX


Ptfa 3115 sensorsPTFA0100


Capteurs de position et de présence

celduc relais offre une large gamme de capteurs de position/présence qui sont des capteurs à usage général destinés aux domaines industriels et domestiques (capteurs de feuillure, ouverture de portes, présence de capots de protection, produits blancs, …). Ils se distinguent par leurs modes de fixation qui sont soit à vis, soit tubulaire.
PAA sensors

PAA10060


PTA

PTA10440

 Le spécifique client

Chez celduc relais 50% de nos capteurs sont réalisés suivant le cahier des charges de nos clients. Alors si vous avez un nouveau projet contactez nous, nous vous apporterons une solution adaptée
