Capteurs de niveau

level sensorscelduc relais® propose une large gamme de capteurs de niveau et de débit à ampoules REED standards ou spécifiques. Nos capteurs sont disponibles dans diverses matières plastiques et acier inoxydable, ce qui permet de couvrir un large éventail d’applications en fonction des produits chimiques et des températures de fonctionnement.

Fonctionnement

Un flotteur équipé d’un ou plusieurs aimants se déplace avec le fluide et actionne grâce à son champ magnétique un contact REED hermétiquement scellé. Il existe des capteurs à fixation verticale et horizontale.

montage fr

Avantages de notre gamme

  •  Une seule pièce en mouvement : le flotteur,
  •  Le contact Reed est actionné grâce au champ magnétique sans aucune usure,
  •   Contact Reed complètement isolé du fluide, donc une étanchéité parfaite capteur / fluide.

Ces avantages garantissent à l’utilisateur une bonne sécurité, une répétabilité, une précision et une fiabilité opérationnelle avec peu de maintenance


Applications pour nos capteurs de niveau

CHAUFFAGE (climatisation, chauffage, humidificateur)
  •  Détection niveau d’eau de la réserve.
EQUIPEMENTS DOMESTIQUES (chasses d’eau électroniques, système solaire)
  •  Détection niveau d’eau.
 INDUSTRIE ALIMENTAIRE (machines à café, distributeurs de boissons)
  •  Le capteur donne une information qui déclenche une pompe afin de conserver le niveau d’eau.
EQUIPEMENTS MÉDICAUX (stérilisateurs)
  •  Niveau d’eau.
TRAITEMENT DE L’EAU (purificateurs d’eau, dessalinisateur)
  •  Le capteur permet de connaître le niveau de la réserve nécessaire.
PISCINES (traitement de l’eau, chauffage de l’eau)
  •   Niveau d’eau et de débit.
 AUTOMOBILE (détection niveaux d’eau, liquide de frein pour ABS, présence d’eau dans le Gasoil, liquide lave-glasse)
  •  Détection de différents niveaux de liquides.
 DIVERS INDUSTRIE (développeuses et cabines automatiques de photographies en libre service, véhicule électrique de lavage, …)


capteur de niveaux verticalcapteur de niveaux horizontaleapplication capteur niveaux

Compatibilité Fluides

Pour chaque référence nous précisons sa « Compatibilité Fluides » car le choix du capteur de niveau dépend de votre application, c’est à dire du liquide dans lequel va être émergé le capteur.

Il y a 4 niveaux différents :


Compatibilité fluide = EAU

  • Ce capteur ne peut être utilisé que dans de l’eau


Compatibilité fluide = 1

  •  Compatible avec acide: acétique, citrique, formique, lactique, nitrique dilué, phosphorique, sulfurique dilué ; soude ; alcool : éthanol, méthanol, propanol ; glycol ; huile minérale ; eau.
  •  Incompatible avec solvant : chlorophorme, chlorure de méthylène, trichloréthylène, toluène ; les acides forts.


Compatibilité fluide = 2

  •  Compatible avec gazoil, essence, kerozène, huile lubrifiante, huiles minérales, végétales, animales
  •  Incompatible avec quasiment tous les acides ; les alkalies ; chlorure de méthylène
  •  Tenue à l’eau est correcte.


Compatibilité fluide = 3

  •  Normalement compatible avec la plupart des liquides sauf certains acides forts.


Découvrez nos références

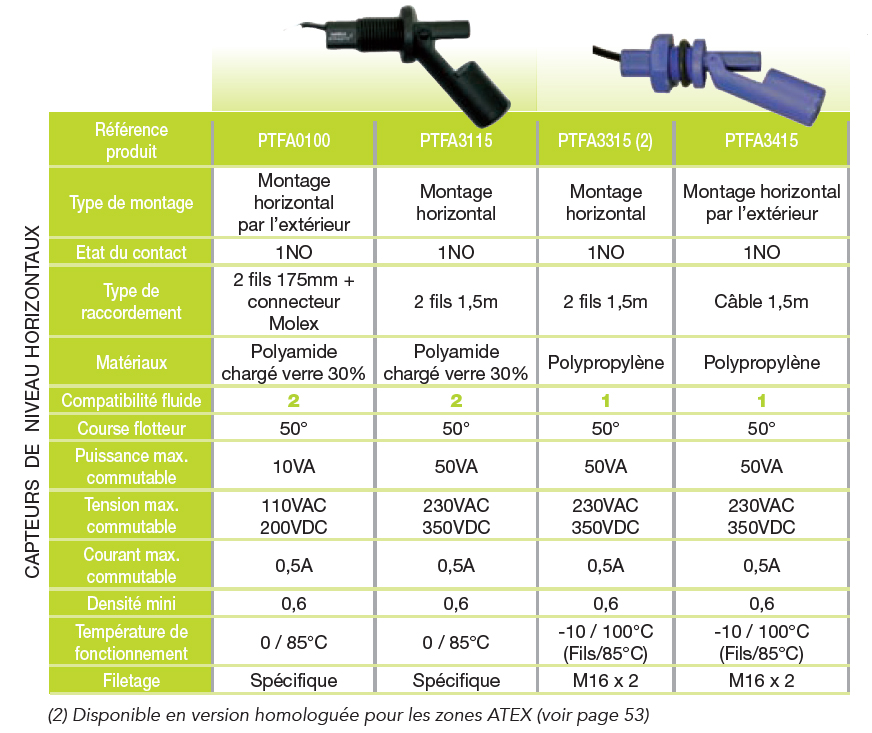

capteurs de niveau horizontaux




capteurs de niveau verticaux








PTF01060 sensorsPTF01070 : flotteur en polypropylène et enveloppe en

PA / installation verticale / idéal pour les emplacements

restreints ou de petits réservoirs, ou pour toute

utilisation à faible coût et en quantité importante

PTFA sensorsPTFA2115 en inox / installation verticale : robuste (pour liquides très agressifs)




PTFA horizontale sensorsPTFA3115 en plastique / installation horizontale

ptfa5001PTFA5001 : capteurs de niveau tout polypropylène pour les liquides ayant une densité supérieure à 0.9.  La particularité de ce produit est la taille de son flotteur avec un diamètre de 18mm. Cela en fait le capteur de niveau dans cette technologie REED ou interrupteur à lames souples le plus petit du marché. Il peut donc être inséré dans des bidons ou des réservoirs ou le diamètre du trou de remplissage est d’environ 20mm.
La fonction de ce capteur est réversible par simple retournement de son flotteur.
Le pouvoir de coupure est de 50VA/0.5A/300Vac. Le raccordement s’effectue grâce à un câble de 2m.

Pour visualiser notre gamme complète, rendez-vous sur notre e-catalogue


Pour toutes applications spécifiques (ex : cannes à reed, capteur de niveau spécial)  n’hésitez pas à nous consulter :

Nous développerons le produit correspondant à votre besoin.
