Technologie Reed pour la détection de niveau de liquide

Les capteurs de niveau sont utilisés dans des secteurs tels que l’agroalimentaire et les boissons, l’industrie, le médical, l’imprimerie, l’agriculture, l’automobile et les produits blancs pour la détection des fuites ou la mesure du niveau. Pour la mesure de niveaux de liquides, la technologie Reed est simple, peu coûteuse et fiable.

celduc® relais propose une large gamme de capteurs de niveau à ampoule Reed standards ou spécifiques. Cet article de blog vous présente notre savoir-faire et notre gamme.

Quel est le principe de fonctionnement des capteurs de niveau à ampoule Reed ?

Le principe implique un ou plusieurs aimant(s) monté(s) sur un flotteur qui actionne(nt), grâce à leur champ magnétique, un ou plusieurs contact(s) Reed hermétiquement scellé(s).

Le seul élément mobile du capteur est le flotteur lui-même, qui monte et descend en fonction du niveau du liquide. Si le fluide atteint un niveau limite défini, l’aimant à l’intérieur du flotteur active le contact Reed.

Compatibilités fluides

Un capteur doit être compatible avec les fluides ou matériaux auxquels il sera exposé. Si le capteur entre en contact avec des matériaux corrosifs ou agressifs, il doit être capable d’y résister tout en conservant une fonctionnalité appropriée.

Le type de liquide mesuré ainsi que les températures de fonctionnement sont donc des facteurs à prendre en compte pour le choix du capteur de niveau à utiliser pour votre application. Vous trouverez les informations concernant la compatibilité fluide de nos capteurs ainsi que les plages de températures de fonctionnement sur nos fiches techniques.

Nos capteurs sont disponibles dans diverses matières plastiques ou acier inoxydable afin de couvrir différentes applications selon le type de fluide.

Différentes formes de contacts

Nos capteurs de niveau sont proposés avec différents types de contact :

NO / Forme A : Normalement ouvert en l’absence d’aimant

Cela signifie donc que le contact est ouvert en position basse (niveau de liquide en dessous du seuil de détection) et fermé en position haute (quand le liquide monte).

Principe de fonctionnement configuration montage horizontal :

Principe de fonctionnement configuration montage vertical :

NF / Forme B : Normalement fermé en l’absence d’aimant

Ce type de contact signifie donc que le contact est fermé en position basse et ouvert en position haute (quand le liquide monte).

Principe de fonctionnement configuration montage vertical :

Pour certains capteurs, il est possible d’inverser la fonction par retournement du flotteur

Différentes configurations de montage

Il existe généralement plusieurs options de montage, les plus courantes étant le montage horizontal/latéral et le montage vertical, en fonction de la conception et de la construction du réservoir ou du conteneur.

Montage vertical

Un capteur montage vertical peut être installé en haut ou à la base d’un réservoir, selon que vous souhaitez détecter un niveau haut ou niveau bas.

Montage horizontal

Un capteur horizontal est utilisé dans le cas de montage sur une paroi verticale.

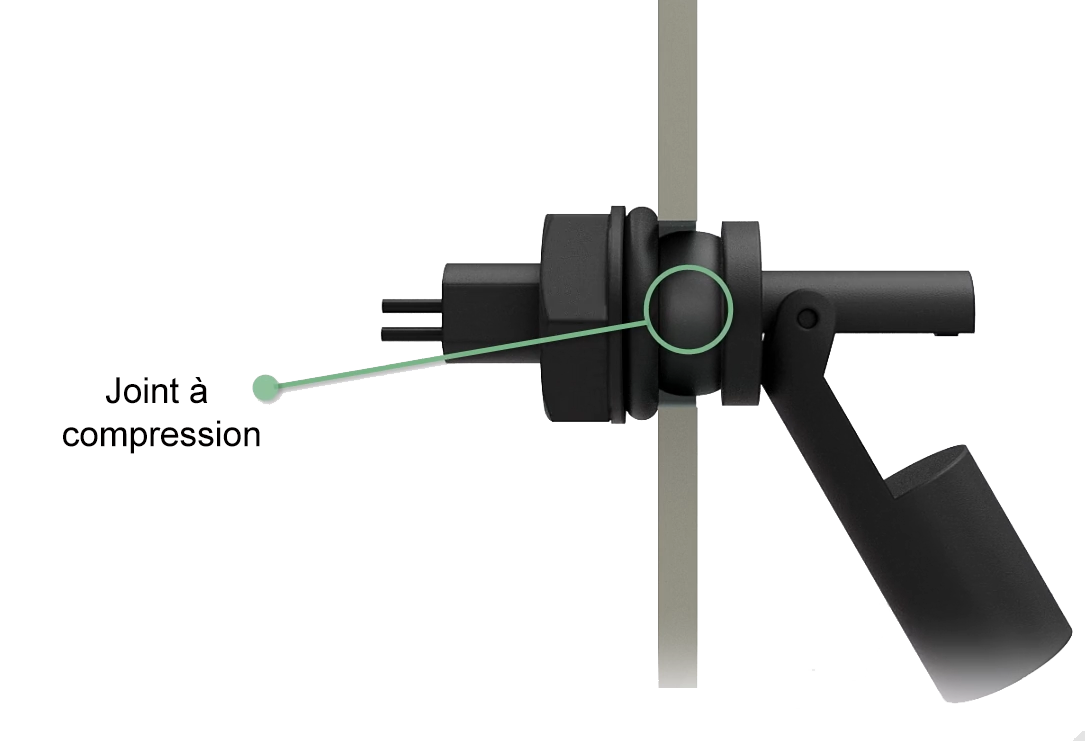

Montage par l’extérieur

Un capteur de niveau avec montage par l’extérieur se monte par l’extérieur de la cuve grâce à un joint à compression. Le montage peut être entièrement effectué de l’extérieur.

Modèles celduc®

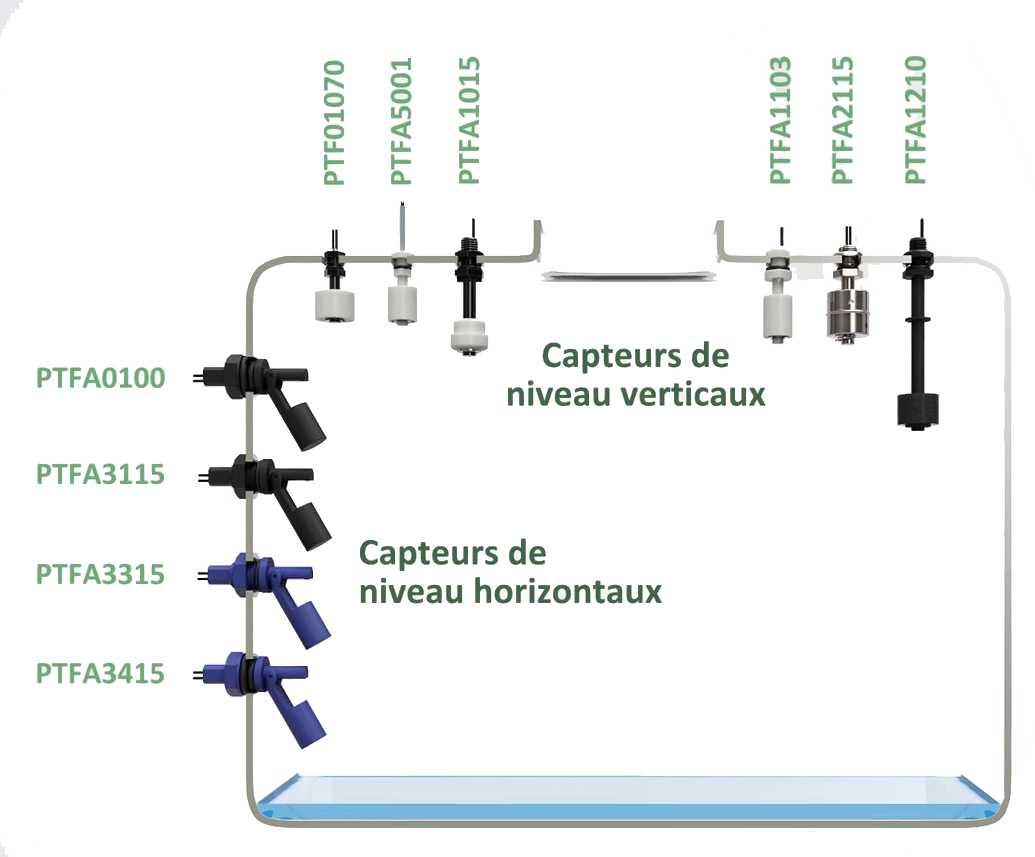

Voici les capteurs de niveau standards

Capteurs de niveau ATEX

celduc® relais est notifié en tant que fabricant de matériel ATEX sous le numéro INERIS 04ATEXQ406 et propose 2 modèles de capteurs de niveau pour la détection de niveau en zone ATEX (zone à risque d’explosion).

Capteurs spécifiques : Vous avez une demande sur-mesure ?

Notre bureau d’études et notre service commercial sont capables de vous proposer une solution optimale en réponse à votre cahier des charges : matière, fil, câble, connecteur, accessoire spécifique …

Nous proposons des solutions sur mesure qui correspondent précisément aux exigences spécifiques de nos clients. Nos experts travaillent en étroite collaboration avec vous pour garantir que le capteur de niveau est parfaitement intégré à votre application. Nous gérons tout en interne.

Voici quelques exemples d’adaptation que nous pouvons réaliser pour vous : capteur 2 niveaux à ampoules REED

• Différents types de sortie : fils, câble, connecteur… dans différents matériaux : PVC, PUR, Silicone, Teflon…

• Différentes têtes adaptatrices : en matière plastiques ou en métal.
  Dimensions : G1, G3/4, G3/8, M16, M12.
  Matière : PVC, PP, POM, INOX, LAITON, ALUMINIUM.

• Différents types de contact : NO (Normalement Ouvert), NF (Normalement Fermé), Inverseur ou chaîne d’ampoules Reed….

• En fonction du fluide, d’autres dimensions et/ou matière : Matière : PVC, Laiton, Aluminium

• Les niveaux sont définis par les butées (circlip) : La position et la matière du circlip peuvent être adaptées à votre application.

• La matière et la taille du flotteur dépendent de la plage de température, de la nature et de la densité du fluide ainsi que de la pression : Matière : PVDC, PA, BNR, PVDF, POLYPROPYLENE, INOX..

Avantages des capteurs de Niveau Reed

Les capteurs de niveau à ampoule Reed présentent de nombreux avantages garantissant à l’utilisateur une bonne sécurité, une répétabilité, une précision et une fiabilité opérationnelle avec peu de maintenance :

• Une seule pièce en mouvement : le flotteur
• Le contact Reed est actionné grâce au champ magnétique sans aucune usure.
• Contact Reed complètement isolé du fluide, donc il y a une étanchéité parfaite capteur / fluide.
• Contact sec, sans consommation, ce qui permet plus d’autonomie des objets connectés.
• Peu coûteux, pas de maintenance.

Applications typiques

Dans tous les procédés industriels qui utilisent des cuves, des silos ou des réservoirs de stockage, il est nécessaire de connaître le niveau des fluides stockés, ou a minima de détecter les niveaux remarquables (cuve pleine ou vide). C’est le rôle des capteurs de niveau.

Voici quelques exemples d’applications :

• Niveau d’eau dans les machines à café (le capteur donne une information qui déclenche une pompe afin de conserver le niveau d’eau nécessaire)
• Purificateur d’eau (le capteur permet de connaître le niveau de la réserve)
• Equipements médicaux (exemple : niveau d’eau dans les stérilisateurs pour instruments médicaux…)
• Réservoirs d’huile
• Climatisation, chauffage et humidificateur (détection du niveau d’eau de la réserve).

Découvrez les avantages de nos capteurs de niveau et laissez-vous convaincre par leur qualité et leurs performances. Chez celduc® relais, votre satisfaction est notre priorité absolue.
