Les catégories d’emploi normalisées pour les relais & contacteurs statiques

Pour chaque application, il est nécessaire de bien sélectionner les bonnes valeurs de courant des organes de commutation ou de commande. Par conséquent, lors de la phase de sélection, il est nécessaire de connaître les caractéristiques de la charge. La Commission Electrotechnique Internationale, dans sa norme pour les appareillages basse tension (IEC 60947) et sa norme relative aux exigences de sécurité pour les relais statiques (IEC 62314), a donc défini des catégories de charges afin de simplifier la sélection des composants.

Que sont les catégories d’emploi normalisées ?

Les catégories d’emploi normalisées fixent les valeurs de courant que le relais ou le contacteur doit commuter.

Elles dépendent :

• de la nature du récepteur piloté : moteurs ou résistances
• des conditions dans lesquelles s’effectuent les fermetures et ouvertures : moteur lancé, en cours de démarrage, inversion de sens de rotation, …

A quoi servent-elles ?

Les systèmes électriques sont amenés à piloter divers types de charges. Lors de la conception d’un système qui commute une charge électrique, il est important de bien choisir le composant qui pilotera la charge.

Afin de sélectionner le composant approprié pour l’application, il est d’abord nécessaire de déterminer les caractéristiques de fonctionnement de la charge à contrôler. A titre d’exemple, pour une charge résistive normale, le courant de démarrage à froid est x 1,4 le courant nominal. D’autre part, certaines applications, telles que le pilotage de moteurs, peuvent consommer plusieurs fois le courant nominal de fonctionnement pendant la phase de démarrage.

Pour une simplification de la sélection des organes de commutation, la Commission Electrotechnique Internationale, dans sa norme pour les appareillages à basse tension (IEC 60947), a donc défini des catégories de charge. Cela simplifie grandement la sélection des relais statiques appropriés et garantit également la sécurité maximale des équipements électriques afin d’éviter les courants de surcharge.

Quelles sont les normes internationales en vigueur pour les relais celduc ?

Les normes internationales en vigueur pour nos produits sont les suivantes :

–IEC 60947-4-2 : contacteurs et démarreurs de moteurs – Gradateurs et contacteurs à semiconducteurs pour charges moteurs, à courant alternatif

–IEC 60947-4-3 : contacteurs et démarreurs de moteurs – Gradateurs et contacteurs à semiconducteurs pour charges, autres que des moteurs, à courant alternatif

–IEC 62314 :2022 : Relais statiques – Exigences de sécurité

Voici les catégories d’utilisation couramment utilisées

Les catégories d’utilisation les plus couramment utilisées dans nos documentations sont les catégories AC-1 et AC-3. Toutefois vous trouverez ci-dessous la liste complète des catégories selon IEC 60947.

AC-1 (précédemment connue sous la catégorie AC-51)

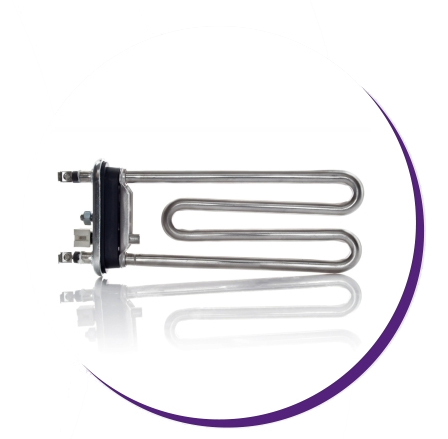

Elle s’applique à tous les appareils d’utilisation à courant alternatif, dont le facteur de puissance est au moins égal 0.95 (cos phi supérieur ou égal à 0.95). Exemple d’utilisation : charge résistive, chauffage, distribution.

AC-3 (précédemment connue sous la catégorie AC-53)

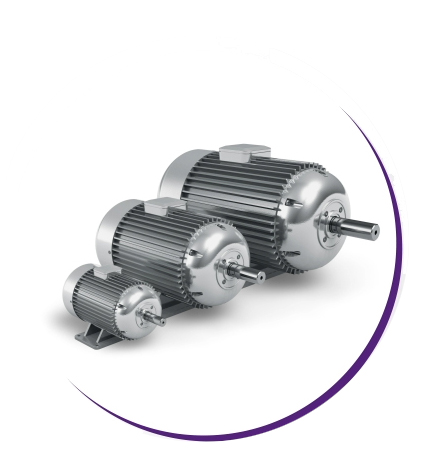

Cette catégorie concerne les moteurs à cage dont la coupure s’effectue moteur en marche. Exemple d’utilisation : tous les moteurs à cage tels que tapis roulants, élévateurs, compresseurs, pompes, malaxeurs, climatiseurs, etc…

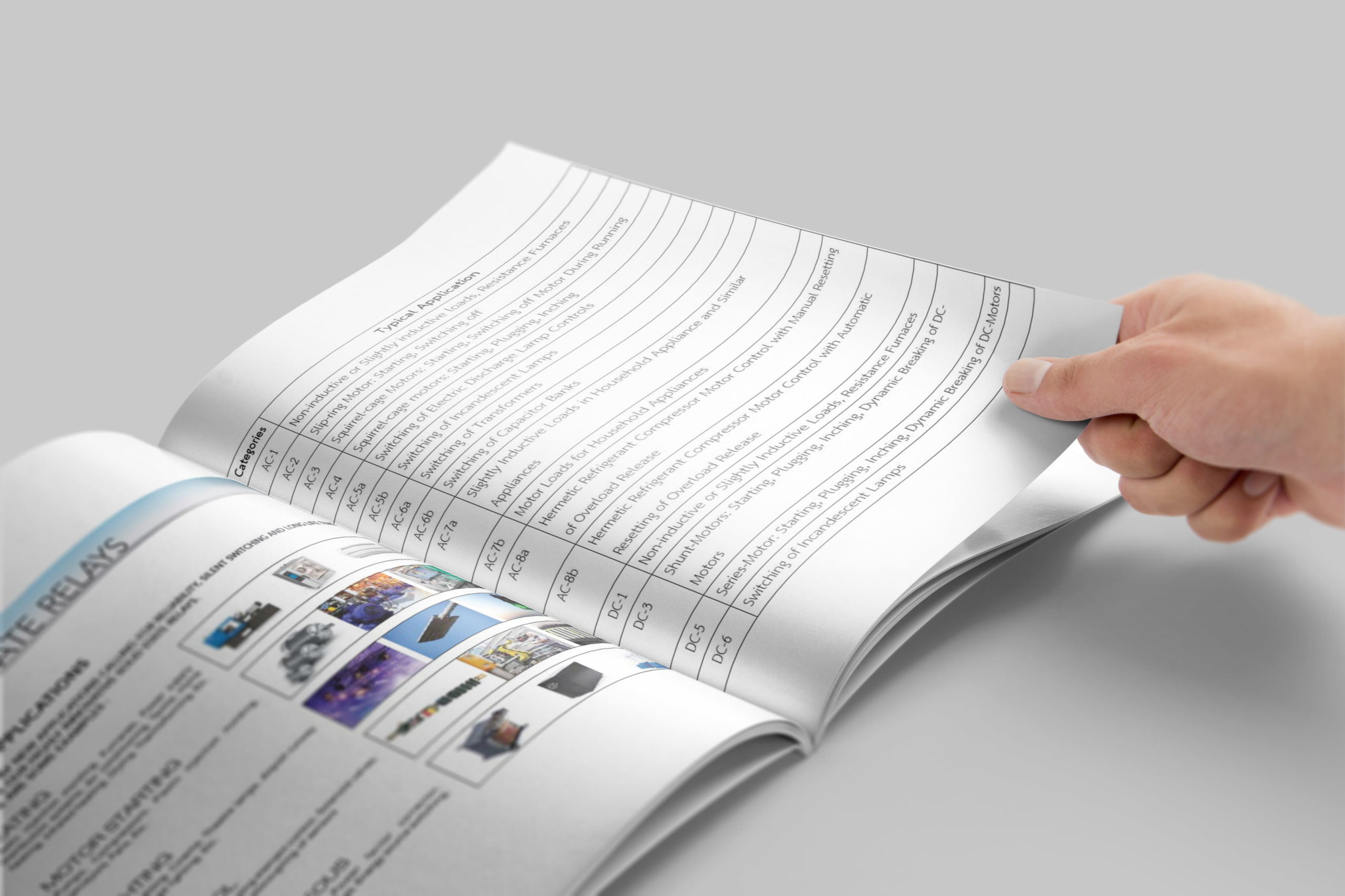

Voici les catégories de charge selon IEC 60947

AC-1 Charges non inductives ou faiblement inductives, fours à résistances

AC-2 Moteurs à bague (démarrage, arrêt des moteurs en marche)

AC-3 Moteurs à cage d’écureuil (démarrage, arrêt des moteurs en marche)

AC-4 Moteurs à cage ou à bagues, avec freinage en contre-courant (par inversion de phases) et marche par « à-coups » (démarrage, arrêt des moteurs en marche).

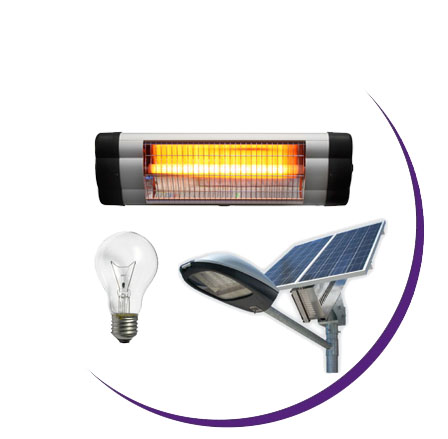

AC-5a Commande de lampes à décharge électrique

AC-5b Commande de lampes à incandescence

AC-6a Commande de transformateurs

AC-6b Commutation de batteries de condensateurs

AC-8a Commande hermétique du moteur du compresseur frigorifique avec réarmement manuel des déclencheurs de surcharge

AC-8b Commande hermétique du moteur du compresseur frigorifique avec réarmement automatique des déclencheurs de surcharge

DC-1 Charges non inductives ou faiblement inductives

DC-3 Moteurs Shunt

DC-5 Moteurs en série

Voici les catégories de charge selon IEC 62314 :2022

L’IEC 62314:2022 annule et remplace la première édition parue en 2006. Cette édition constitue une révision technique et inclut des modifications techniques majeures dans les catégories de charges par rapport à l’édition précédente.

Charges pour courant alternatif :

LC A charges résistives ou légèrement inductives

LC B Moteurs

LC C Lampes à décharge électrique

LC D Lampes à incandescence

LC E Transformateurs

LC F Charges capacitives

LC G Lampes à ballast intégré

Charges pour courant continu :

LC N Commande de charges pour courant continu résistives et de charges pour courant continu statiques isolées par photocoupleurs

LC O Commande d’électroaimants à courant continu

LC P Commande d’électroaimants à courant continu ayant des résistances d’économie dans le circuit

LC Q Démarrage direct de moteur à courant continu

LC R Lampes à incandescence (au tungstène) à courant continu

Comment choisir le bon calibre thyristor du Relais statique selon votre application ?

Tous nos relais et contacteurs statiques sont caractérisés par la catégorie d’utilisation ainsi que la tension et le courant de fonctionnement assignés.

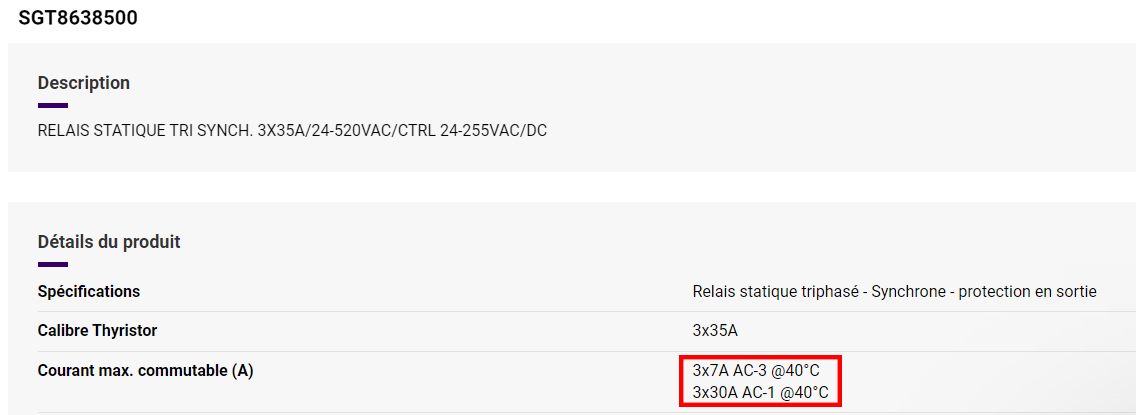

Nous spécifions donc dans nos fiches techniques les courants nominaux AC-1 et AC-3 pour les produits adaptés à tous les types de charges, que ce soient les charges résistives ou les charges moteurs.

Par exemple, si nous déclarons qu’un relais statique a un courant nominal AC-3 de 16A à 400V, cela signifie que ce relais peut contrôler des moteurs avec un courant nominal maximum de 16A à 400V (lorsque le relais est monté sur un dissipateur approprié). La norme exige une longue série d’essais pour confirmer la conformité du produit au pilotage de moteurs.

Lorsqu’elles ne sont pas spécifiées, les valeurs nominales de courant des relais statiques de celduc sont basées sur la valeur nominale AC-1. Pour connaître le courant maximum commutable pour d’autres applications, vous devez vous référer aux fiches techniques.

Pour conclure

Les deux principales catégories d’emploi utilisées pour les relais et contacteurs statiques sont les catégories AC-1 / LC A et AC-3 / LC B.
La classification AC-3 doit être utilisée pour les charges inductives. Le courant nominal associé à cette catégorie est toujours inférieur au courant nominal associé à la catégorie AC-1 et si l’application n’est pas connue, cette valeur doit toujours être utilisée. La 2ème catégorie d’emploi est AC-1, qui est utilisée pour les charges résistives et est le plus souvent associée aux applications de chauffage.

Bien connaître la catégorie d’emploi dont vous avez besoin facilite la sélection du relais statique dont vous avez besoin. Il est donc important de vérifier dans nos fiches techniques si le courant nominal annoncé est pour une charge AC-1 ou AC-3. De plus, certains de nos produits sont adaptés à tous les types de charges, et d’autres sont dédiés uniquement aux charges résistives AC-1.
