Plus de 2 millions de relais statiques celpac® installés dans le monde

Discret, le relais statique n’en est pas moins un composant essentiel pour la commutation des courants qui alimentent les installations industrielles (chauffage, moteurs, éclairage…). C’est précisément pour cette raison que l’innovation et la recherche constante des solutions techniques toujours plus proches des besoins clients et consommateurs sont une priorité pour celduc®relais.

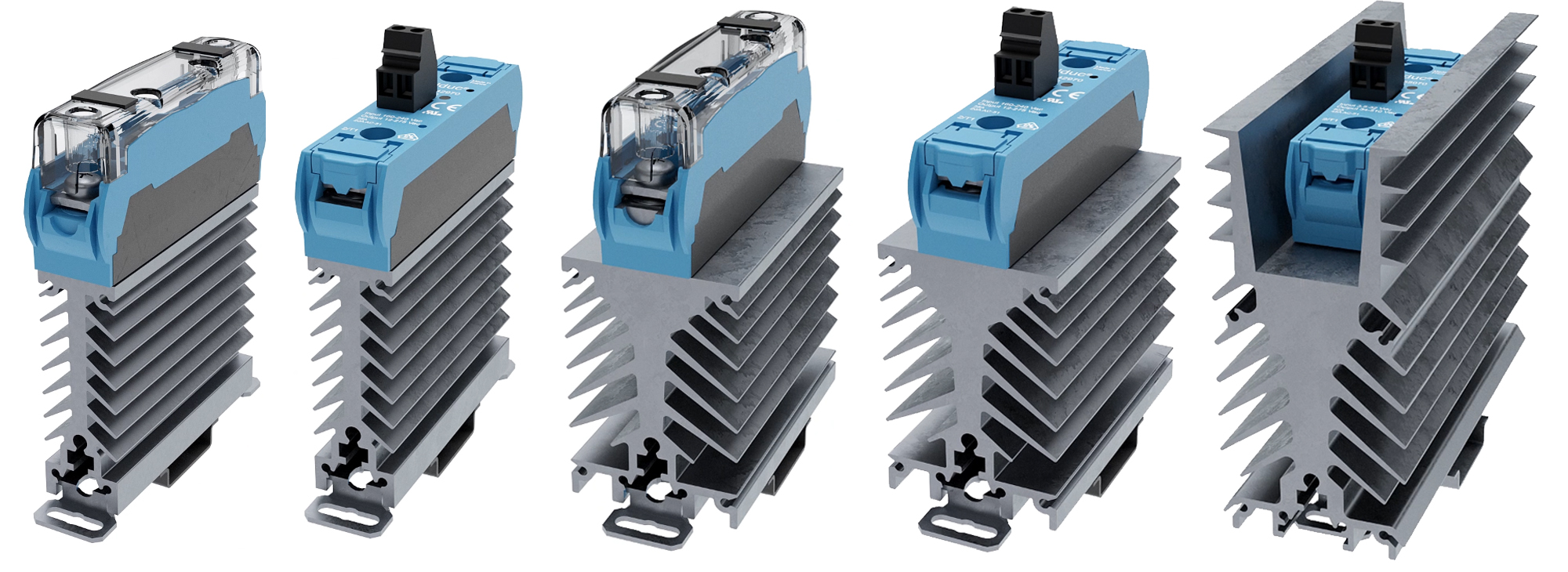

Les relais statiques de la gamme celpac® 2G offrent une solution compacte sans compromis sur les performances ou la fiabilité. Disponible avec un calibre thyristor jusqu’à 75A, une large plage d’entrée AC ou DC, dans un boîtier de faible encombrement de 22,5 mm de large, la gamme celpac® est la plus polyvalente du marché.


Deux versions afin de vous proposer différentes connectiques :

Notre gamme de relais statiques monophasés celpac® est déclinée en 2 versions afin de vous proposer différentes connectiques :


-Gamme SA

Cette gamme offre un raccordement côté puissance et côté commande par vis et intègre un capot transparent de protection IP20.

Voir la gamme complète de relais statiques SA


-Gamme SU

Cette gamme est proposée avec des connecteurs débrochables pour le raccordement côté commande et intègre des volets amovibles de protection IP20.

Voir la gamme complète de relais statiques SU


Les avantages de la gamme celpac® 2G sont nombreux :

1- Connexions et installations simples et rapides :

celduc® souhaite offrir à ses clients une sélection et une installation simplifiées. En effet, les relais statiques avec dissipateurs thermiques intégrés sont plus simples à sélectionner car les calculs thermiques ont déjà été pris en compte dans les caractéristiques données.




De plus, l’option de connecteurs d’entrée à ressort est disponible pour un câblage simplifié.


2- Encombrement minimal :

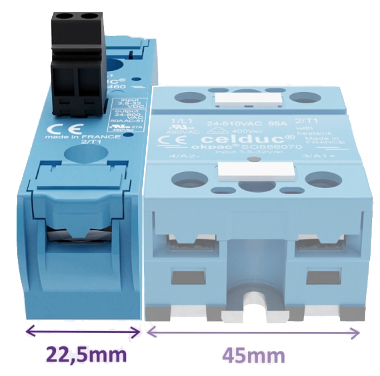

Avec leur largeur de montage de 22,5mm seulement, nos relais et contacteurs statiques celpac® sont d’un encombrement minimal, vous permettant ainsi une optimisation de la configuration dans l’armoire.



3- Conception hautement flexible et fiable compatible avec les charges résistives et la plupart des charges inductives :

Les relais et contacteurs statiques celpac® sont conçus pour la plupart des applications nécessitant fiabilité et importante durée de vie compte tenu de fréquences de commutation importantes : régulation de température, contrôle moteur.


4-Construit avec des composants de haute qualité et la technologie innovante celduc TMS² :

Les relais statiques celpac® sont les plus performants, fiables et polyvalents dans un boîtier de 22,5 mm que vous puissiez trouver sur le marché aujourd’hui !

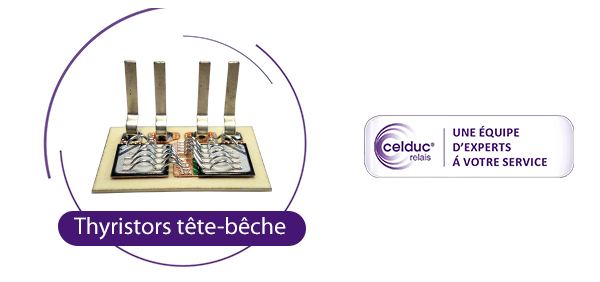

celduc® maîtrise la technologie « à fil de bonding » TMS² depuis de nombreuses années. Les pontets sont remplacés par une multitude de fils de « bonding » avec plusieurs points d’ancrage afin de supporter des courants de surcharge importants.

Alors que la Technologie « à pontet » est difficilement automatisable, la Technologie à fil de bonding est totalement automatique et très reproductible, ce qui permet une maîtrise complète du process de fabrication. De plus la liaison entre les fils et la puce est testée après connexion et également par échantillonnage, ce qui améliore grandement la fiabilité des produits.

Thyristor tête-bêche


5-Deux modules clipsables sont disponibles pour ajouter plus de fonctions à votre relais

Nous proposons 2 options directement clipsables sur la gamme SU, SUL, SUM :

SSR with a fieldbus Interface


– ESUC : Module à diagnostics et mesure de courant

En combinant ce module ESUC à nos relais statiques SU, SUL ou SUM vous pouvez rajouter à votre relais statique une fonction diagnostics et un contrôle jusqu’à 5 charges chauffantes :

  • Contrôle permanent du courant
  • Apprentissage du courant de consigne par bouton poussoir ou par entrée externe TOR,
  • 2 seuils d’alarmes +/-16%
  • Détection de charge partiellement coupée,
  • Détection d’absence de réseau,
  • Détection de relais en court-circuit

Téléchargement de la fiche technique de notre module ESUC


– ECOM : Module intégrant un régulateur de température PID, une mesure de courant et une interface de communication

Avec ce 2ème module, vous pouvez ajouter une interface de communication qui permet une surveillance en temps réel via le protocole Modbus RTU.

Combiné à nos relais statiques de type SU, SUL et SUM, vous ajouterez plus de fonctions :

  • Interface de communication via le protocole Modbus RTU
  • Diagnostique de l’état de la charge et du relais avec génération d’alarmes
  • Mesure de courant jusqu’à 50A avec transformateur d’intensité
  • Mesure de température régulation PID et Alarmes

Téléchargement de la fiche technique de notre module ECOM


Les principales caractéristiques de notre gamme celpac®

Voici les principales caractéristiques de notre gamme celpac®, avec toutes les fonctionnalités que vous rechercez, et bien plus encore :

  • Jusqu’à 75A / 690VAC
  • Entrée AC ou DC
  • Commutation au zéro de tension (synchrone) ou instantanée (asynchrone)
  • Modèles avec protection interne par réseau RC
  • Modèles avec protection de l’étage de puissance par VDR ou TVS sur gâchettes de thyristors
  • Conforme à un large éventail de normes et de certifications internationalement reconnues : cRUus, CE, UKCA, VDE et EAC reconnus


Pour résumer, notre gamme celpac® est facile à installer, simple à utiliser, robuste et polyvalente


Si vous souhaitez choisir le produit qui correspond à vos besoins spécifiques, consultez nos solutions – Téléchargez ici notre guide de sélection complet
