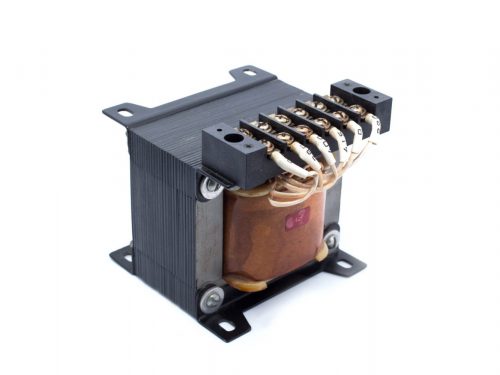

Transformer-controlLes courants d’appel élevés au démarrage causent-ils des dommages sur le circuit primaire du transformateur?

La mise en conduction d’une charge inductive saturable, en particulier les primaires de transformateurs, génère souvent des pointes de courant importantes. Mettre sous tension le primaire d’un transformateur peut entraîner des problèmes plus ou moins importants, surtout si cette opération est destinée à être très fréquente.

En effet, une commutation fréquente du primaire d’un transformateur sans solution adaptée peut avoir des conséquences dommageables sur le circuit du primaire du transformateur :


  • Le courant d’appel peut provoquer le déclenchement de la protection du circuit et l’utilisateur peut essayer d’augmenter la valeur du courant pour permettre un fonctionnement correct, entraînant des risques de sécurité liés à une mauvaise coordination de la protection contre les courts-circuits.
  • Le courant d’appel peut endommager les contacts des contacteurs mécaniques (amorçage, soudage à cause des rebonds à la fermeture).
  • Le courant d’appel peut également endommager l’enroulement primaire du transformateur surtout si la fréquence de commutation est importante.
  • Le courant d’appel peut exercer une contrainte mécanique sur les fils et les connexions en raison de l’effet magnéto-mécanique.


L’utilisation des relais statiques celduc® relais à la place de contacteurs électromécaniques permet d’améliorer considérablement l’opération de commutation à condition de faire le bon choix du mode de commutation statique.

Notre note d’application vous permettra de mieux comprendre la différence entre chacun de ces modes de commutation statique  :

DÉMARRAGE AU ZÉRO DE TENSION

COMMUTATION INSTANTANÉE

DÉMARRAGE CRÊTE


Les relais SOP en démarrage crête sont étudiés pour la mise en service des primaires de transformateurs et de toutes charges selfiques saturables en évitant les pointes de courant magnétisants.

Voici les références disponibles :
SOP65070: 9A-AC56a
SOP69070 : 32A-AC56a

Le SOP69070 en démarrage crête peut piloter des transformateurs jusqu’à 32A. C’est donc une solution de contrôle très efficace pour les transformateurs de petite et moyenne taille.


Notre équipe d’experts est à votre disposition pour vous aider dans votre choix. Expliquez nous votre projet !
