Relais statiques pour pilotage de résistances de chauffe : AC-51

Les régulations de chauffage nécessitent des commutations fréquentes. Les relais statiques synchrones y sont particulièrement bien adaptés. Pour le dimensionnement du relais statique il faut tenir compte de la puissance de la résistance, mais aussi de la résistance à froid de certaines résistances qui peuvent être relativement plus faibles suivant le type.

Les normes produits donnent comme test de référence un courant de 1,4 fois le courant nominal de la charge.

 Selon la puissance, le montage peut être :

1. en monophasé : un seul relais, en général de type SO9 – SUL9 – SAL9
2. en triphasé : un relais triphasé de type SGT, SMT (coupure 3 phases) ou 1 relais biphasé de type SOB9 (coupure 2 phases).

En fin de vie, les résistances de chauffe peuvent soit se couper, soit se mettre en court-circuit. Pour une bonne protection du relais en cas de court-circuit de la charge, il est nécessaire de choisir une protection adéquate.

La particularité de ce type de charge est qu’il n’y a pas de courant d’appel.

Voici quelques applications typiques

• Equipements pour la transformation alimentaire
• Machines à injecter le plastique et de thermoformage
• Fours
• HVAC / Air conditionné
• Textile
• Equipements de soudage


Pourquoi opter pour la solution relais statique ?

L’utilisation des relais statiques offre de nombreux avantages :

–Longévité accrue : grâce à la technologie retenue, il n’y a pas d’éléments mécaniques en mouvement ni de contacts sujets à l’usure, la durée de vie moyenne théorique du SSR est pratiquement illimitée.

–Performances élevées : totalement silencieux et très rapide, le SSR n’entraîne pas de perturbations dues à des arcs électriques.

-Il est donc recommandé pour les applications qui exigent une vitesse de réponse élevée et une haute fréquence de commutation : ceci permet une très grande précision de la régulation de température

–Robustesse mécanique : il résiste aux chocs, aux vibrations et à la poussière.

Une solution pour chaque configuration de votre système

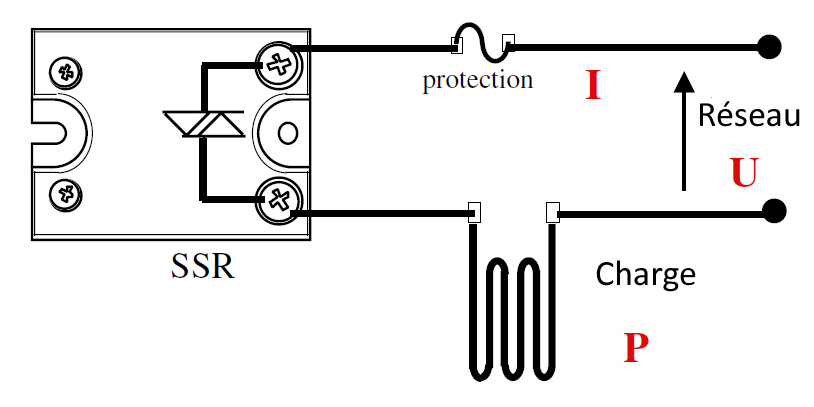

Contrôle d’une résistance de chauffe câblée en monophasé

Le calcul du courant à commuter se fait selon la formule suivante :

Courant en ligne (A) = Puissance de la résistance (W) / Tension réseau (V)

celduc relais offre une gamme de Relais statiques monophasés optimisés charges résistives AC-51.

Notre gamme SO9 est parfaitement adaptée aux charges résistives AC-51. Il s’agit de relais statiques tout ou rien synchrones.

celduc propose également des Relais statiques à diagnostics. En effet, en fin de vie des résistances, la charge est généralement ouverte. Vous pouvez détecter ce problème avec notre gamme SOD de relais statiques de puissance à diagnostics (détection de l’état de la charge, du relais et du réseau).

Enfin, pour les plus petits calibres (<20A), les relais statiques à cosses Faston sont appréciés pour leur facilité d’utilisation.

Contrôle de résistances de chauffe câblées en Triphasé avec contrôle par 2 relais monophasés

Pour ces installations triphasées avec pilotage par 2 relais statiques monophasés, le calcul du courant à commuter se fait selon la formule suivante :

Courant en ligne (A) = Puissance de la résistance (W) / (Tension entre phases x 1,732) (V)

Dans cette configuration, l’ensemble de notre gamme de relais statiques monophasés peut être utilisée.

Contrôle de résistances de chauffe câblées en Triphasé avec contrôle par 1 relais biphasé

Pour ces installations triphasées avec pilotage par 1 relais statique biphasé, le calcul du courant à commuter se fait selon la formule suivante :

Courant en ligne (A) = Puissance de la résistance (W) / (Tension entre phases x 1,732) (V)

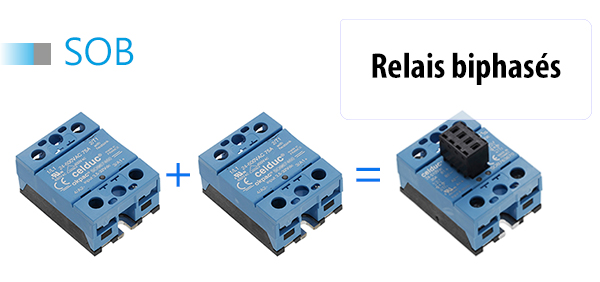

Relais statiques biphasés optimisés charges résistives AC-51

Notre gamme biphasée permet dans l’encombrement réduit d’un boitier standard 45 mm d’avoir deux relais statiques. Ils sont particulièrement adaptés aux applications triphasées avec coupure de deux phases seulement.

Pourquoi utiliser un relais statique biphasé ?

• Gain de place
• Réduction du temps de montage
• 33% de puissance en moins par rapport à un SSR triphasé
• Cela permet donc de réduire la taille du refroidissement (dissipateur)

Contrôle de résistances de chauffe câblées en Triphasé avec contrôle par 1 relais triphasé

Pour ces installations triphasées avec pilotage par 1 relais statique triphasé, le calcul du courant à commuter se fait selon la formule suivante :

Courant en ligne (A) = Puissance de la résistance (W) / (Tension entre phases x 1,732) (V)

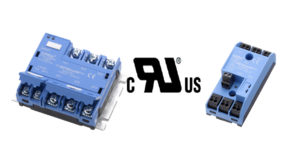

Nous offrons plusieurs gammes de relais statiques pour applications triphasées. Différents modèles sont disponibles au calibre max. de 125A par phase, entrée AC ou DC.

La gamme cel3pac® SGT9 est avec commutation au zéro de tension (synchrone) et est optimisée pour les charges résistives AC-51.
Nos SGT9 sont disponibles avec raccordement par par vis ou connecteurs à ressort.
Nous vous proposons également des contacteurs statiques montés sur dissipateurs.

La gamme sightpac® SMT9 est avec commutation au zéro de tension (synchrone) et est optimisée pour les charges résistives AC-51.
Il s’agit d’une gamme compacte : 45mm de large
Cette gamme compacte 45mm est également disponible avec dissipateur intégré.

Si vous avez besoin d’un support technique et/ou commercial, n’hésitez pas à nous contacter.
