Relais statiques à IGBT pour courant continu

Pour des commutations sur réseaux continus sous contrôle !

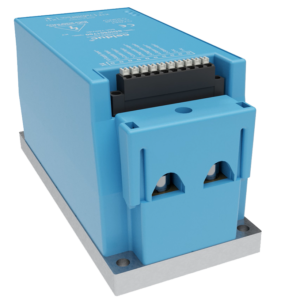

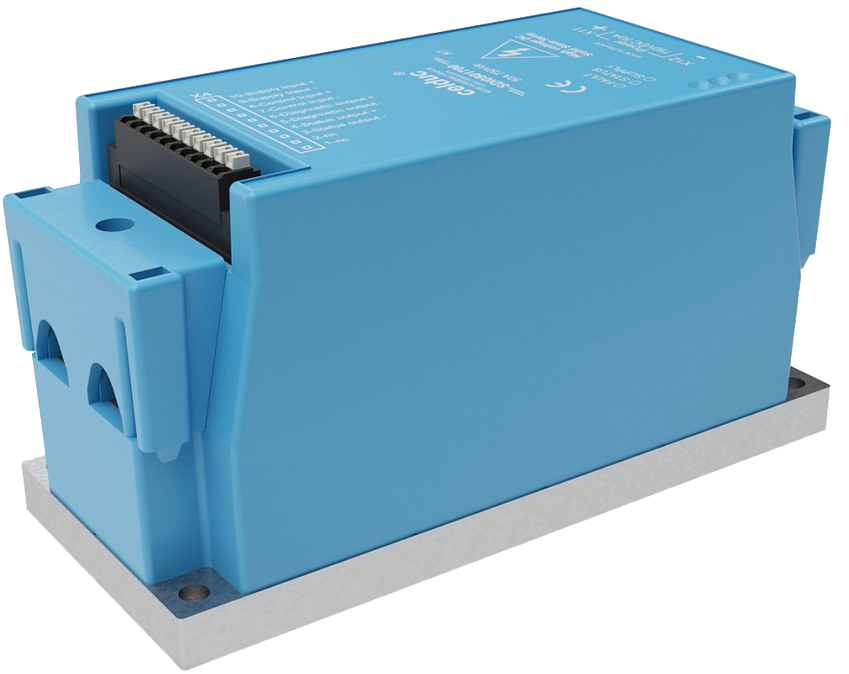

La gamme SDI de relais statiques DC à base d’IGBT dernière génération est conçue pour piloter des charges nominales jusqu’à 100 A @ 750 VDC. Cette solution est la plus adaptée pour des applications nécessitant rapidité, fiabilité et contrôle.


Voici les caractéristiques principales de cette gamme :

  • Sortie Diagnostics et sortie d’état indiquant à l’utilisateur, en temps réel, l’état du relais et de l’installation.
  • Modèles 50A et 100A, tension de commande 24Vdc, 48Vdc, 72Vdc, 96Vdc et 110Vdc
  • Eléments de puissance calibrés et adaptés pour les conditions extrêmes de vos applications

Pour toutes les applications, des opérations sécurisées sont garanties :

  • Mesure de courant (disponible pour la version 50A)
  • Protections intégrées
    – contre les surtensions et transitoires rapides
    – contre les surcharges et les courts-circuits de la charge
    – en température : si une surchauffe est détectée le relais va automatiquement se couper

Cette gamme est parfaitement adaptée au pilotage des éléments chauffants haute tension (Alimentés par le 3ème rail ou par la caténaire). Résolvez les problèmes de maintenance de vos contacteurs électromécaniques et améliorez la régulation de température de votre système !


Caractéristiques électriques

Entrée d’alimentation

celduc®relais propose 2 modèles différents :

-SDIxxx1700 : versions 24Vdc et 48Vdc
-SDIxxx1710 : versions 72Vdc, 96Vdc et 110Vdc


Tension de sortie

Tous les modèles de notre gamme SDI sont donnés pour une tension de sortie de 750Vdc.


Courant commutable

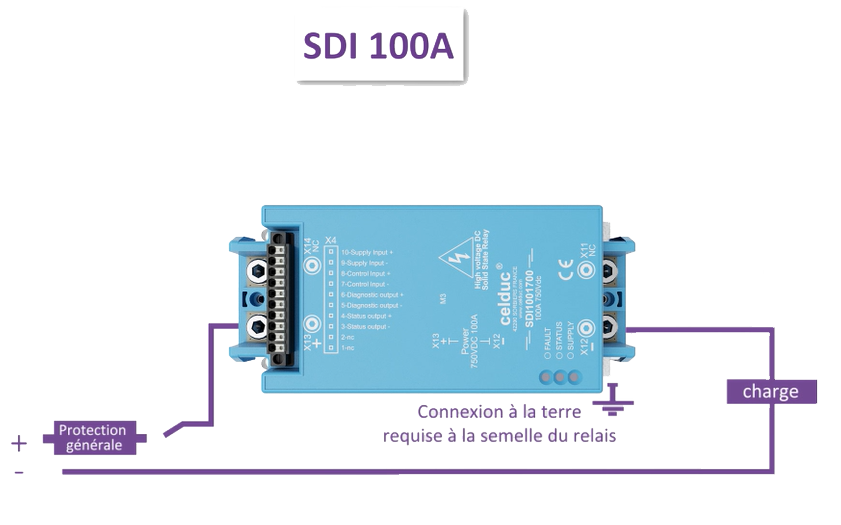

celduc®relais propose 2 modèles différents : 50A et 100A.

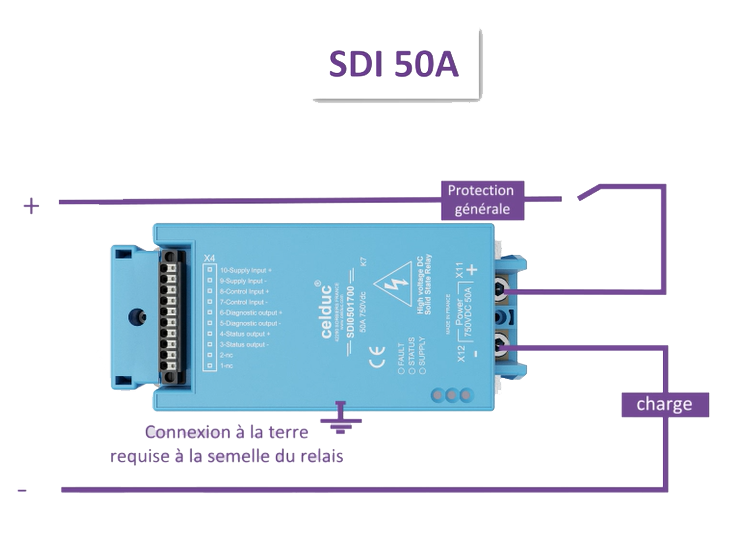

(La charge peut être connectée au – ou au +)




Fonctions principales

Toutes les fonctions de sécurité recherchées sont assurées par ce produit :

-Clamp actif

-Mesure de courant

-Protection contre les courts-circuits de la charge

-Protection thermique

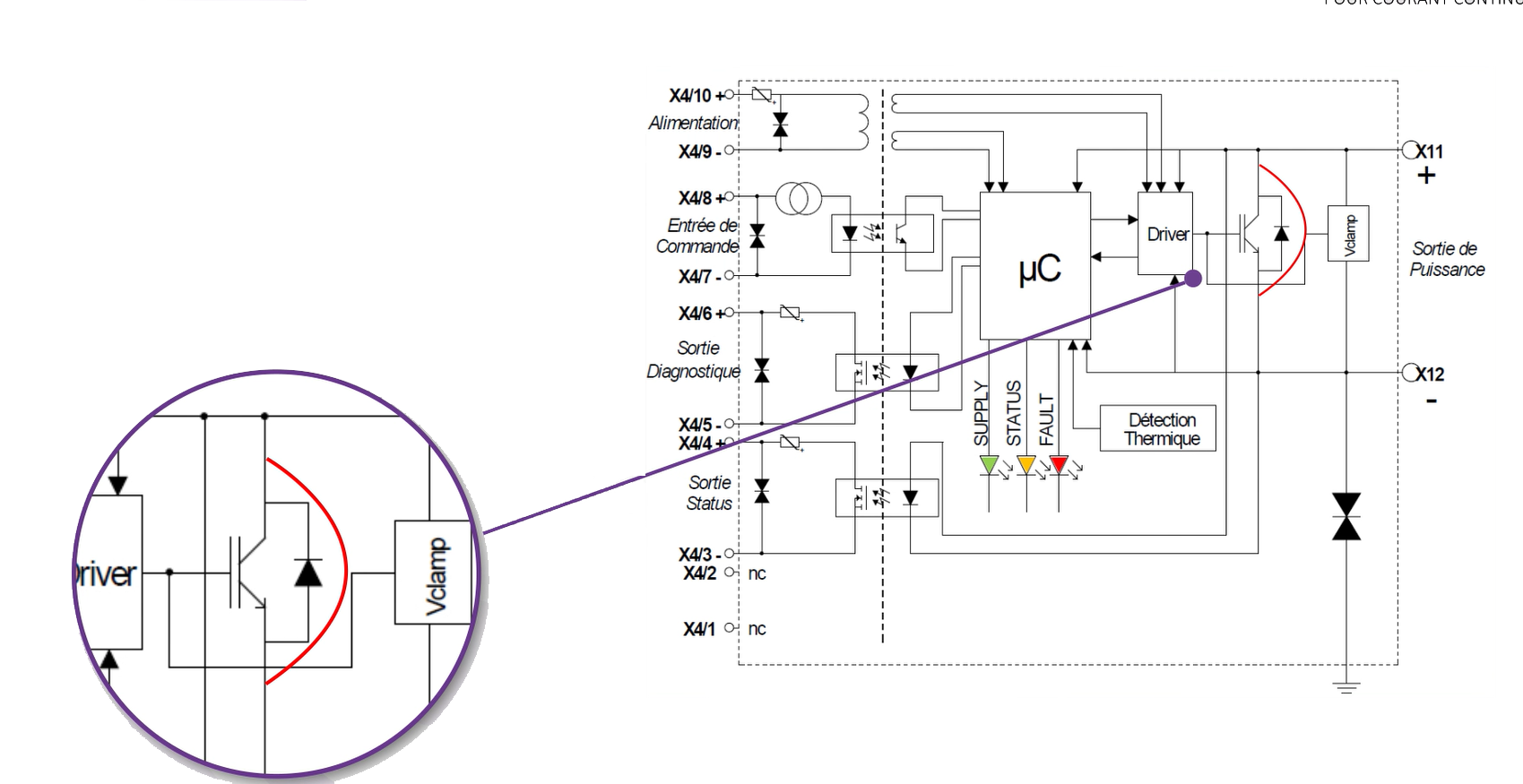

Clamp actif

Le clamp actif permet de protéger le relais contre les surtensions et transitoires rapides.

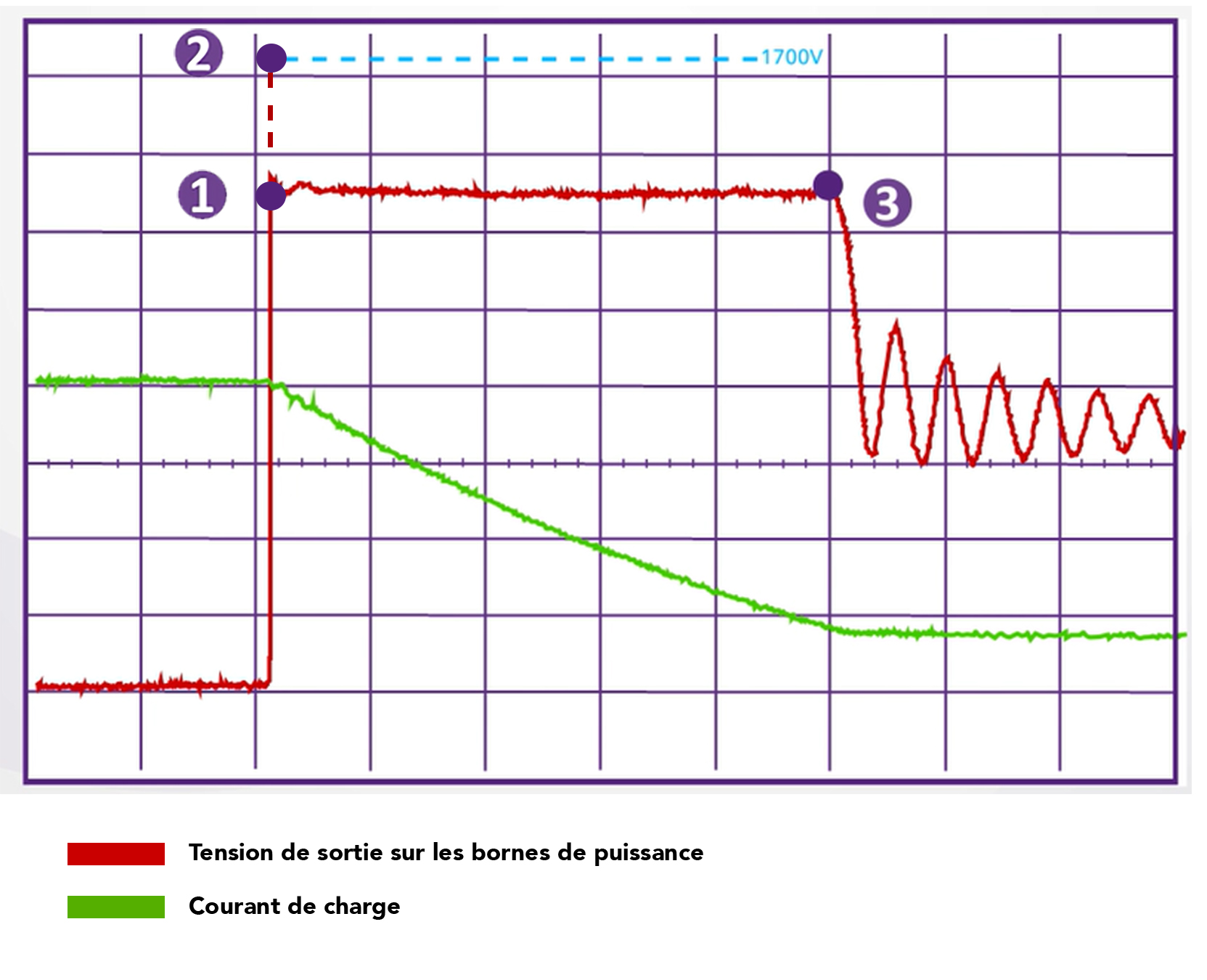

Clamp actif SDI celduc


  1. Dans certains cas l’ouverture du circuit génère une surtension provoquée par les inductances des lignes et de la charge
  2.  Sans aucune protection, dépasser la valeur de 1700V peut être destructif (1700V = tension de claquage). La fonction du clamp actif est donc de limiter la tension aux bornes de sortie du relais.
  3. Durant cette surtension, l’énergie est redirigée par l’IGBT vers la charge jusqu’à être totalement absorbée. Ensuite l’IGBT est complètement relâché et le circuit reste totalement ouvert.


Mesure de courant

(ou par mesure de la tension quand le relais est OFF)

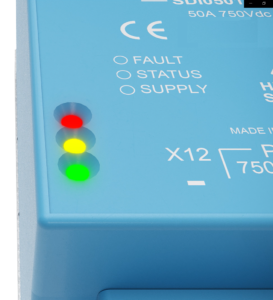

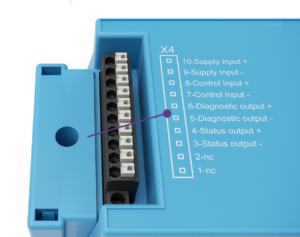

Une sortie Diagnostic et une sortie d’état « Status » indiquent à l’utilisateur, en temps réel, l’état du relais et de l’installation.


Cette fonction peut détecter plusieurs défauts :

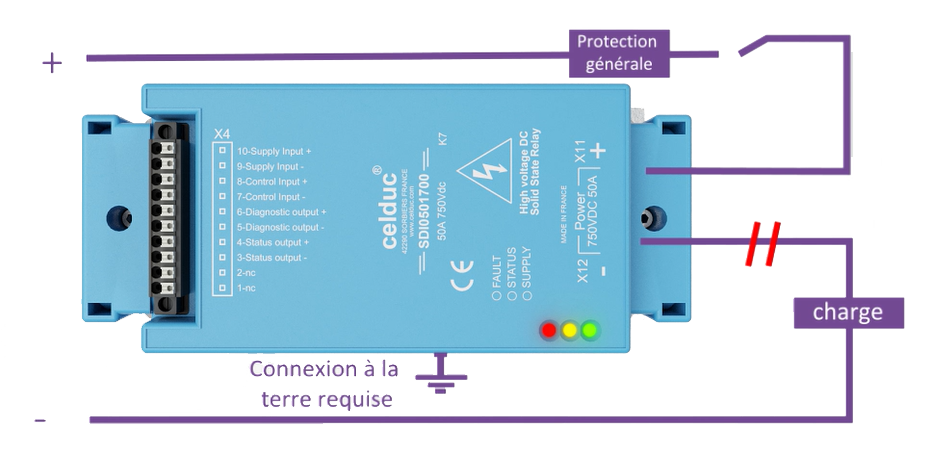

1-Absence de réseau ou charge coupée (ou défaillance fusible ou disjoncteur)


Quand ce défaut est détecté, la sortie diagnostic est activée (contact fermé)


2- Détection de dépassement de courant de fuite


Quand ce défaut est détecté, la sortie diagnostic est activée (contact fermé).


3-Surcharge


Protection contre les courts-circuits de la charge

Notre gamme SDI intègre une détection des courts-circuits de la charge.


  1. Le courant est stabilisé à valeur nominale en fonctionnement normal.
  2. Un court-circuit sur la charge fait monter le courant jusqu’au seuil de détection.
  3. On vient alors ouvrir l’IGBT en quelques microsecondes afin d’assurer la coupure électrique et l’extinction du courant.


Cette détection de présence de court-circuit ou fermeture sur court-circuit ne doit pas être répétée. Après 4 détections par le relais, il y a verrouillage de l’état de l’IGBT qui sera maintenu ouvert quel que soit l’état de l’entrée de commande.
Dans ce cas, nous vous recommandons de vérifier votre installation et le déverrouillage du produit se fait par la réinitialisation de l’alimentation auxiliaire.


Protection thermique


Un capteur de température, directement implémenté dans l’IGBT, permet de limiter la température maximale qui pourrait détruire le produit ou dégrader sa durée de vie.


Durée de vie


D’après les calculs selon le référentiel ISO13849-1, nous obtenons :

MTTF = 118 ans

MTTFd =236 ans

MTTFd (lors d’une utilisation extrême) = 24 ans


 Normes

Nos relais statiques répondent aux exigences de la norme européenne EN 61373 pour le ferroviaire : essais de chocs et vibrations par un laboratoire agréé.

En ce qui concerne les normes feux-fumées NF F16-101, NF F16-102 et EN 45545 se référant à la norme EN 60695-2-10/11/12 (Glow Wire tests (GWFI – GWIT)), les plastiques de nos couvercles et la résine d’encapsulation de nos gammes SO et SU/SA sont classés.

Nos produits sont aussi conformes à la norme EN 50155 qui s’applique à tous les équipements électroniques de commande, régulation, protection, alimentation, … utilisés sur le matériel roulant.

EN 50155 : Exigences de fonctionnement, conception, documentation et essais pour les équipements électroniques utilisés sur le matériel roulant en application ferroviaires.

EN 50124-1 : Coordination de l’isolement des équipement électriques et électroniques utilisés sur le matériel roulant en application ferroviaires.

EN 50121-3-2 : CEM des équipement électriques et électroniques utilisés sur le matériel roulant en application ferroviaires.

EN 45545-2 : Exigence du comportement au feu et fumées des matériaux et composants des équipement utilisé sur le matériel roulant en application ferroviaires.


Produits disponibles

SDI0501700 – 50A / 12-940VDC / 1700V / Cde 24-48VDC

SDI0501710 – 50A / 12-940VDC / 1700V / Cde 72-110VDC

SDI1001700 – 100A / 12-940VDC / 1700V / Cde 24-48VDC


Si vous avez des questions, n’hésitez pas à contacter notre équipe technique et commerciale.
