Nouveau relais statique compact haute tension pour courant continu

celduc® relais, leader mondial dans la fabrication de relais statiques, annonce aujourd’hui le lancement d’une nouvelle gamme de relais statiques DC haute tension destinés au contrôle des charges résistives : il s’agit de la gamme SMI.

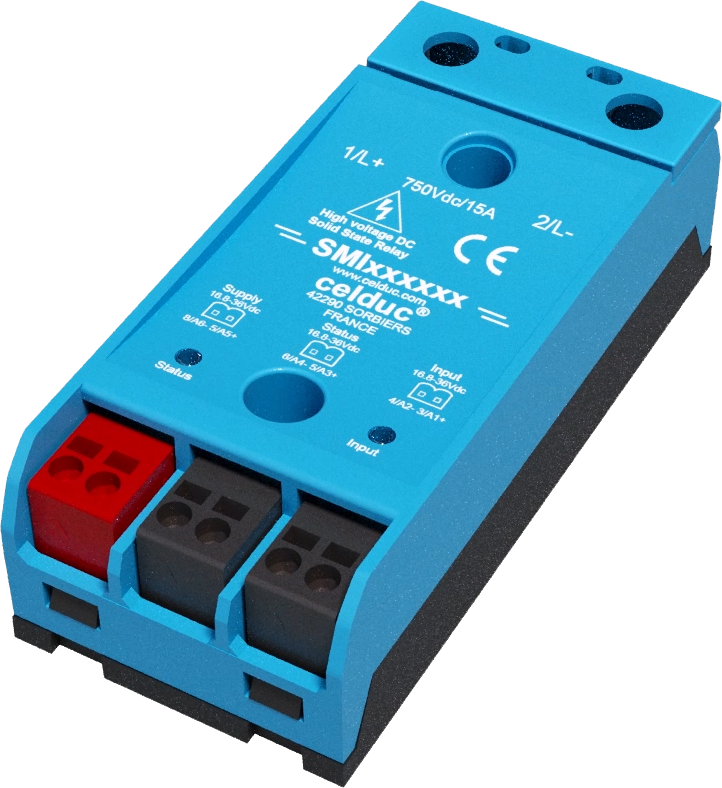

SMI

Une solution intégrée autoprotégée.

Une version est disponible jusqu’à 750Vdc/15A*, avec une tension typique de 24Vdc.

En plus de son format compact de 45mm de large, la gamme SMI dispose d’une sortie « Status » indiquant à l’utilisateur, en temps réel, l’état du relais et de l’installation. D’autres fonctionnalités importantes sont les protections intégrées :

  • Protection en court-circuit. Un court-circuit sur la charge fait monter le courant jusqu’au seuil de détection. Quand cela se produit, on vient alors ouvrir l’élément de puissance en quelques micro-secondes afin d’assurer la coupure électrique et l’extinction du courant. La sortie diagnostique (status) change alors d’état afin d’indiquer à l’utilisateur, en temps réel, l’état du relais et de l’installation.
  • Protection UVLO (Under Voltage Lock Out) avec verrouillage en cas de sous-tension de l’alimentation auxiliaire ou de la tension de puissance
  • Protection contre les surtensions et transitoires rapides avec autoamorçage de l’élément de puissance (clamp Actif). Sans aucune protection, dépasser la valeur de 1700V peut-être destructif. (1700V = tension de claquage). Il est donc indispensable d’avoir un clamp actif qui va limiter l’augmentation de tension aux bornes de sorties du relais. Cela signifie que durant cette surtension, l’énergie est redirigée par l’élément de puissance vers la charge jusqu’à être totalement absorbée. Ensuite l’élément de puissance est complétement relâché et le circuit reste totalement ouvert.

Grâce à sa forte isolation entrée / sortie, cette gamme est idéale pour applications ferroviaires.


Pour le pilotage d’éléments chauffants haute tension

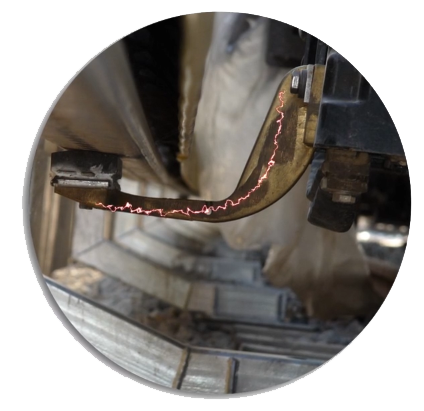

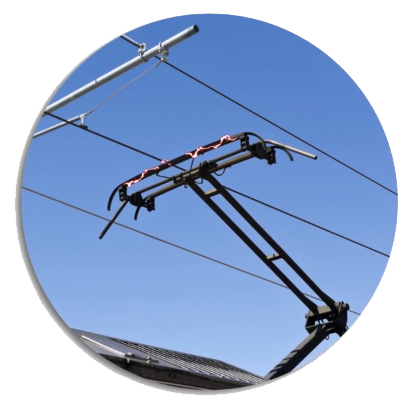

L’une des applications typiques est le pilotage des éléments chauffants haute tension alimentés par le 3ème rail ou par la caténaire. Cette nouvelle gamme vous permettra de résoudre les problèmes de maintenance et de régulation de température des contacteurs, grâce à cette solution intégrée autoprotégée.


Voici les caractéristiques principales de notre nouvelle gamme SMI

  • Terminaux d’entrée : connecteurs ressort type « push-in » qui permettent un raccordement facilité et éliminent les besoins de maintenance électrique préventive (serrage des connexions).
  • Tension typique d’entrée de 24Vdc
  • Tension de sortie typique de 750 Vdc
  • Courant commutable de 15A (avec ajout de dissipateur)


celduc® relais fournit des solutions « prêtes à l’emploi » qui sont montées sur dissipateur.

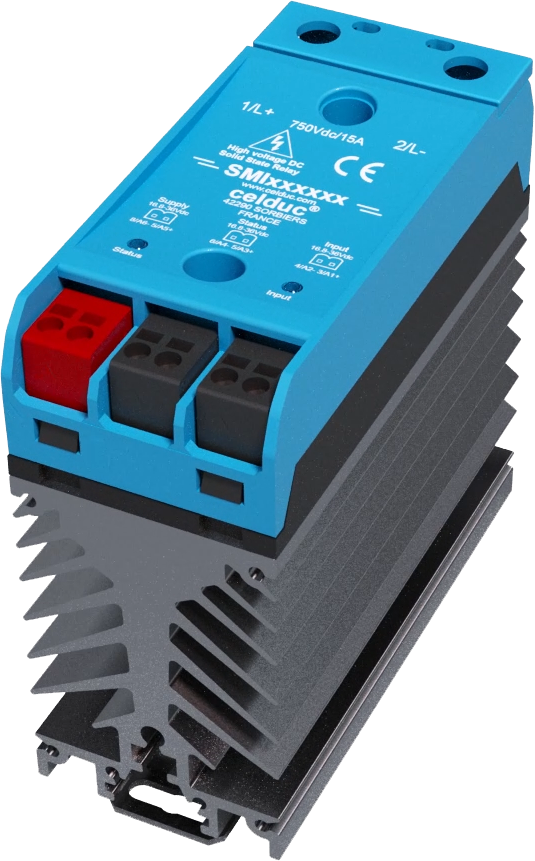

SMI with built-in heatsink

Nos relais SMI s’ajoutent au portefeuille de relais statiques DC haute tension, qui comprend déjà nos relais statiques à IGBT pour courant continu.

Pour en savoir plus sur le fonctionnement, les avantages et les applications de la gamme SMI, visualisez notre nouvelle vidéo de présentation :
