Relais statiques et capteurs magnétiques de proximité pour la gestion des bâtiments

Les systèmes de climatisation, la gestion de l’éclairage, la protection incendie, la surveillance des portes / fenêtres et les ascenseurs ne sont que quelques exemples des applications qui peuvent bénéficier des avantages des relais statiques et des capteurs de proximité magnétiques celduc relais.

La domotique propose aujourd’hui des solutions nouvelles afin d’améliorer le confort, la sécurité et l’économie d’énergie.

Découvrons ensemble les applications pour les relais statiques et les capteurs magnétiques celduc®.

1- Systèmes HVAC (Chauffage Ventilation Climatisation) : efficacité énergétique et contrôle

Les systèmes HVAC (chauffage, ventilation et climatisation) assurent le confort thermique dans les bâtiments en maintenant la température optimale. celduc® relais propose une large gamme de relais statiques (SSR) et de contacteurs pouvant être utilisés dans ces systèmes afin d’assurer un fonctionnement fiable.

celduc® relais propose une large gamme de relais et contacteurs statiques pouvant être utilisés dans les systèmes HVAC. Un grand nombre de ces systèmes utilisent encore des relais et contacteurs électromécaniques, mais les relais statiques offrent de nombreux avantages lorsqu’ils sont utilisés dans ces systèmes, tels qu’une longue durée de vie, un fonctionnement silencieux, un faible courant d’entrée et une fréquence de commutation très élevée.

Les relais statiques peuvent piloter toutes les charges (charge résistive AC-1 et charge moteur AC-3). Ils sont parfaitement adaptés à une utilisation dans les applications de contrôle de température, où il est nécessaire d’avoir des fréquences de commutation très élevée permettant une très grande précision de la régulation de température. Dans certains cas, un contrôle de température plus précis peut être obtenu en utilisant une méthode de contrôle de puissance proportionnelle telle que les gradateurs à angle de phase ou les gradateurs train d’ondes syncopé. Ce type de commande ne peut être effectué qu’à l’aide de relais statiques.

Associés à un logiciel de surveillance, les relais statiques régulent les cycles de chauffage et de refroidissement pour garantir que ces systèmes fonctionnent uniquement lorsque cela est nécessaire et à des niveaux optimaux.

Le contrôle précis de la température permet d’économiser l’énergie et d’améliorer le confort intérieur, particulièrement important dans les climats nécessitant une climatisation constante.

Les variateurs triphasés SWG8 proposés par celduc® sont constitués d’un module de commande 0-10VDC et d’un module de puissance adapté à la charge à commuter. Le module de commande possède une entrée analogique isolée du secteur permettant de faire varier proportionnellement à cette entrée, le rapport cyclique de fonctionnement d’une résistance de chauffage raccordée au module de puissance.

Pour en savoir plus sur les solutions celduc pour les systèmes HVAC.

Si la majeure partie du gaspillage énergétique est due à une gestion inefficace de la température dans les bâtiments, la mauvaise gestion de l’éclairage a également son importance. Voyons donc maintenant quelles sont les solutions celduc dans les applications de gestion de l’éclairage des bâtiments.

2- Gestion de l’éclairage des bâtiments

Conçus pour gérer des fréquences de commutation élevées avec une durée de vie maximale, les relais statiques sont utilisés dans les systèmes de contrôle d’éclairage pour automatiser l’allumage et l’extinction des lumières en fonction de l’occupation. Cela permet d’économiser l’énergie, de prolonger la durée de vie des luminaires et de réduire les factures énergétiques globales.

Pour en savoir plus sur les solutions celduc dans les applications d’éclairage.

3- Protection incendie des bâtiments : Systèmes de désenfumage

Les exutoires de fumées permettent le désenfumage naturel c’est-à-dire l’évacuation des fumées et de la chaleur en cas d’incendie pour faciliter la sortie des occupants du bâtiment.

Ce système est aussi appelé Dispositif d’Evacuation Naturelle des Fumées et de la Chaleur (DENFC). Il peut être installé en façade ou en toiture en fonction des besoins et de la configuration.

Connaître l’état (ouvert / fermé) de ces équipements, constitue une réelle préoccupation pour les gestionnaires de bâtiments. En effet, bien qu’ils soient censés être fermés, il arrive que ces exutoires de fumée restent ouverts volontairement ou non.

Une prise de connaissance rapide de l’ouverture de la trappe permet :

d’agir au plus tôt afin de limiter les dégâts qui pourraient survenir en cas d’intempéries,
de prévenir une intrusion sur les parties communes,
de s’assurer que les interventions de maintenance obligatoire ont bien été réalisées.

Quelle solution facile à mettre en place pour détecter une ouverture peut-elle être proposée ?

Deux capteurs sont nécessaires dans cette application, l’un pour indiquer la fermeture du châssis ou de l’exutoire, l’autre pour indiquer la position ouverte. Le capteur d’ouverture doit garantir un certain angle d’ouverture.

Les systèmes de ventilation doivent eux aussi être maintenus en bon état de fonctionnement pour garantir la bonne évacuation des fumées et un renouvellement de l’air. Le capteur magnétique celduc permet de détecter facilement le mauvais fonctionnement d’un système de ventilation et d’agir rapidement en conséquence.

Pour consulter la gamme celduc.

4- Capteurs de feuillure

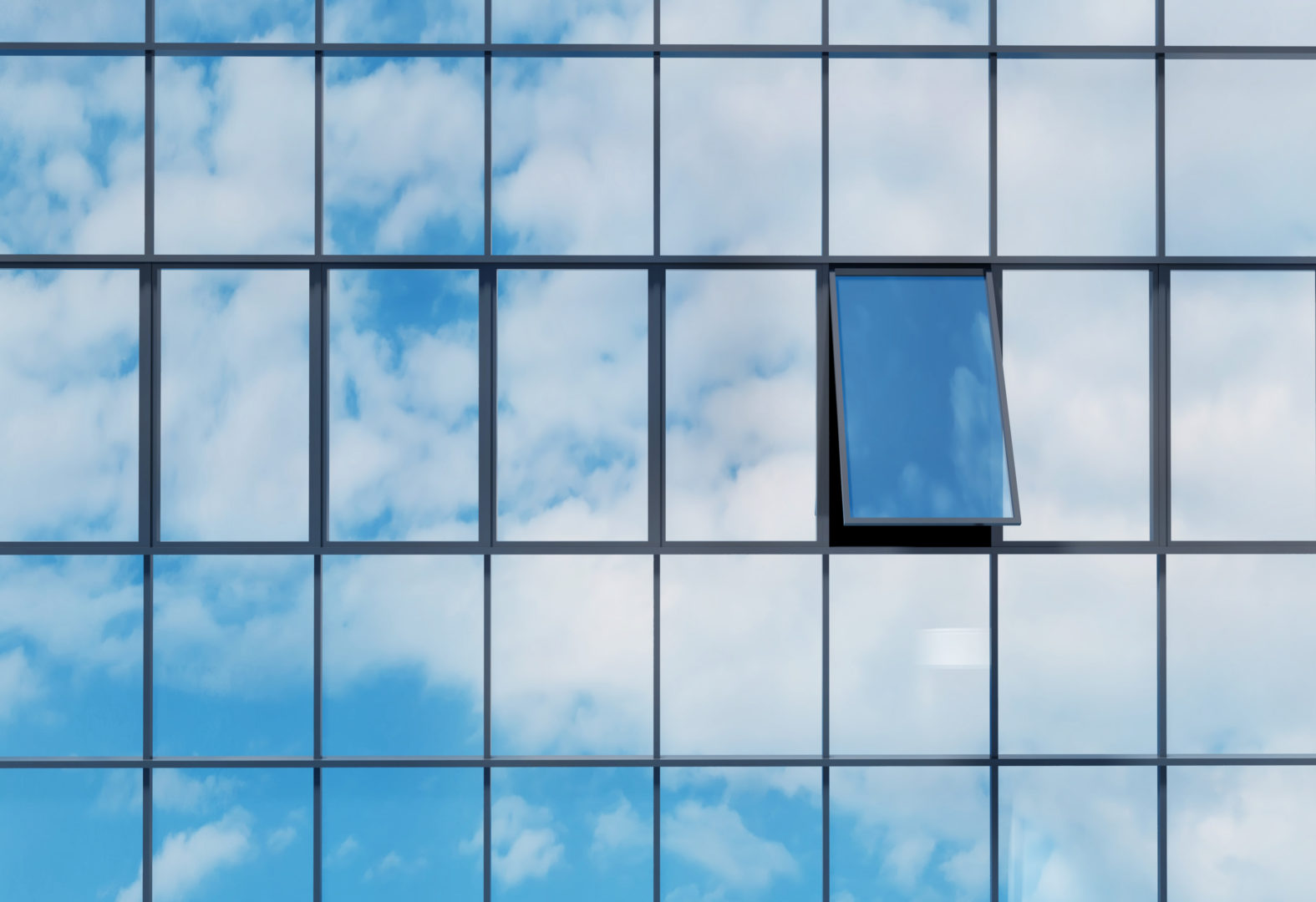

Également appelés capteurs de position, ils permettent de savoir facilement si une porte ou une fenêtre est ouverte ou fermée grâce à un champ magnétique qui actionne ou non le contact.

Ce type de capteur associé à un système de communication (IoT) peut vous informer lorsque des portes ou des fenêtres d’un bâtiment sont restées ouvertes, améliorant ainsi la sécurité. Les données qu’ils fournissent peuvent également contribuer à améliorer l’efficacité énergétique d’un bâtiment.

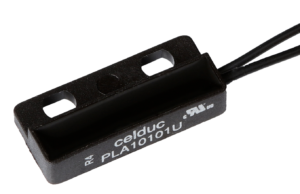

Les capteurs de proximité magnétiques à ampoule Reed sont utilisés pour surveiller l’état des portes et des fenêtres (ouverte ou fermée). Les aimants sont montés sur les cadres intérieurs des portes et fenêtres, et les capteurs Reed, sur les cadres fixes. Tant que les portes ou les fenêtres restent fermées, le contact n’est pas actionné. Des capteurs Reed normalement ouverts ou normalement fermés peuvent être utilisés en fonction de la logique du circuit, mais dans la plupart des cas, les contacts normalement ouverts sont privilégiés.

Pour consulter la gamme celduc.

5- Capteurs pour portails automatiques industriels

celduc® propose un capteur de proximité très résistant pour environnements difficiles (IP 67) : PLMA0100. En effet, ce capteur de proximité magnétique rectangulaire est doté d’un boîtier entièrement métallique et d’un câble avec protection en métal. Ce capteur robuste est très résistant à la déformation et à la corrosion et peut être appliqué dans divers environnements, notamment la détection d’ouverture de portail industriel. Notre PLMA0100 résiste également aux processus de nettoyage fréquents.

6-Ascenseurs

Les moteurs électriques des ascenseurs, bien que bien programmés pour démarrer et s’arrêter aux étages requis, ont besoin d’un retour d’information sur la position exacte de la cabine de l’ascenseur. Cette information est fournie de manière très précise par des capteurs Reed verrouillables qui restent dans un état actionné lorsqu’un ascenseur passe les étages en montant et restent dans un état non actionné lorsque l’ascenseur passe les étages en descendant. Ces capteurs Reed à verrouillage sont montés à chaque étage et sont modifiés par l’aimant présent sur la cabine de l’ascenseur, lorsqu’il passe devant chaque capteur.

Pour consulter la gamme celduc de capteurs ascenseurs.

Pour trouver le relais statique ou le capteur de proximité magnétique répondant à vos besoins, contactez notre équipe commerciale ou visitez notre site e-catalogue.
