GRADATEURS

celduc® relais propose une large de gamme de gradateurs avec différents modes de commande et de types d’entrée.

Types d’entrée commande :

  • 0-10VDC,
  • 4-20mA ,
  • potentiomètre
  • PWM (Modulation de largeur d’impulsion)

3 modes de pilotage vont sont proposés :

  • Gradateurs train d’ondes syncopé
  • Gradateurs train d’ondes
  • Gradateurs angle de phase

Vous devez donc vous demander comment faire le bon choix entre ces 3 modes de pilotage ?

Dans cet article nous vous proposons donc une comparaison de ces 3 modes de pilotage (réglage à 50%). Ainsi, vous comprendrez mieux leur fonctionnement, leurs avantages et leurs applications typiques, car à chaque application sa technologie !

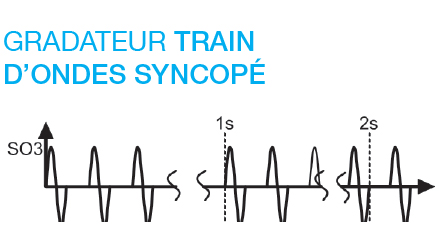

Gradateur train d’ondes syncopé

gradateur syncopé

Fonctionnement :

Dans un temps de cycle donné (ici 1 ou 2 secondes), la variation de la puissance de la charge est réalisée par suppression d’alternances entières. La répartition des suppressions s’effectue selon une loi complexe. Ainsi dans l’exemple ci-contre, la charge n’est alimentée qu’à 50% du fait de la suppression d’une alternance sur deux.

Avantages :

Ce type de commande permet de moduler finement la puissance en fonction de la commande analogique tout en limitant les perturbations.

Applications typiques :

Pour le contrôle des charges résistives à faible inertie thermique telles que les émetteurs infrarouges courts (tubes infrarouges)

Références celduc :

SO range


La gamme SO3 est une gamme de gradateurs train d’ondes syncopé.

Ce mode de pilotage permet de moduler finement la puissance en fonction de la commande analogique tout en limitant les perturbations.
La régulation consiste à commuter des paquets d’alternances du secteur en périodes entières, réparties sur un temps de modulation (TM) fixe, selon le signal analogique de commande.

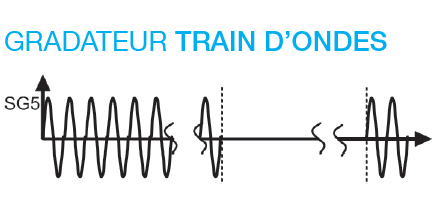

Gradateur train d’ondes

gradateur train d'ondes

Fonctionnement :

Dans un temps de cycle donné (variable suivant les modèles), la variation de la puissance de la charge est réalisée par suppression d’alternances entières.

La suppression s’effectue linéairement suivant le rapport cyclique Ton/Tcycle demandé par l’entrée de commande.

Ainsi dans l’exemple ci-contre, la charge n’est alimentée que 50% du temps du cycle (Ton/Tcycle=0.5).

Avantages :

Ce type de commande présente l’avantage de ne pas générer de parasites puisque l’amorçage se fait près du 0 de tension.

Applications typiques :

Ce mode est adapté à la régulation de température pour des charges à forte inertie (fours industriels, …).

Références celduc :



SG5 range


Les gradateurs SG5 de celduc sont des gradateurs train d’ondes.  Ces relais possèdent une entrée analogique isolée du secteur permettant de faire varier proportionnellement à cette entrée le rapport cyclique de fonctionnement d’une charge (t/T) par rapport à la tension d’entrée. La commande est synchrone au réseau et ne comporte que des périodes entières. Modèles équipés de LED de visualisation et de protection par réseau RC et VDR.

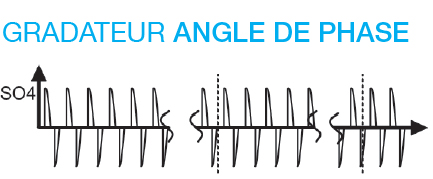

Gradateur angle de phase

gradateur angle phase

Fonctionnement :

Sur le principe du variateur de lumière, ce mode de pilotage permet de faire varier finement la puissance de la charge en supprimant une partie de la sinusoïde de la tension secteur en fonction de l’entrée de commande.

La réponse proportionnelle entre l’entrée commande et la sortie puissance dépend du modèle de gradateur et peut être linéaire en angle, U² ou en Urms.

Ainsi dans l’exemple ci-dessus, la charge n’est alimentée qu’à 50% du fait de la suppression de la moitié des demi-alternances de la tension secteur.

Avantages :

Ce mode de commande permet un réglage très fin de la puissance de la charge par exemple quand la finesse de la régulation de la température prime sur les perturbations électromagnétiques générées par ce type de solution (un filtre est conseillé).

Applications typiques :

Principalement pour les charges qui réagissent rapidement face à la variation de tension (lampes, moteurs,…).

Egalement pour des charges DC derrière un pont redresseur (fils chauffants, modules à effet Peltier,…).

Références celduc :

Celduc propose des gradateurs angle de phase monophasés et triphasés.

-Gamme de gradateurs angle de phase monophasés :

SG4 :

sg4 range

SO4 :

SO4 range celduc SO4 relayso4 relay








Gamme de gradateurs angle de phase triphasés :

SGTA

-Charges résistives pour le contrôle de température (lampes à infrarouge, fours, résistances, …)

-Charges résistives pour le contrôle de lumière (lampes à filament, à halogène, éclairage scénique, …)

SGTA range


SVTA :

Pilotage de tout type de charges (hors capacitives), 3 ou 4 fils (neutre), montage étoile ou dans le triangle :

  • Charges résistives pour le contrôle de température (lampes à infrarouge, fours, résistances, …)
  • Charges résistives pour le contrôle de lumière (lampes à filament, à halogène, UV, éclairage scénique, …)
  • Charges comportant un transformateur, une inductance ou un redressement pour le contrôle de tension (alimentations redressées, générateurs haute tension, …)
  • Charges moteur pour le contrôle de vitesse (sous réserve du type de moteur et de machine).

SVTA range

Si vous avez des question: Contactez-nous
