Relais statique avec une interface bus de terrain : Ajoutez plus de fonctions à votre relais statique

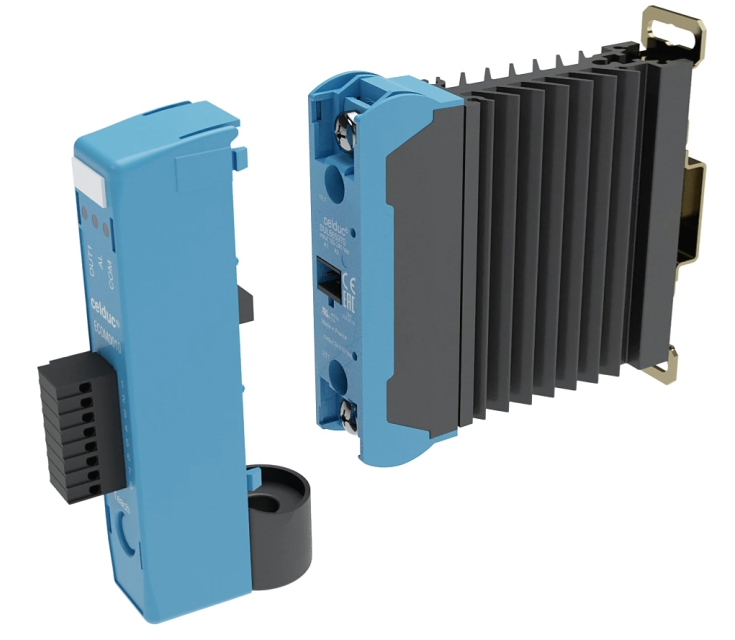

L’ECOM0010 combiné avec nos relais statiques SU/SUL est une solution compacte intégrant une interface de communication, une mesure de courant et un régulateur de température PID.

ECOM est la solution la plus compacte du marché qui intègre les dernières technologies de mesure et de contrôle.
Cette solution est la réponse aux besoins de réduction des coûts de câblage et de la taille des armoires électriques.

SSR with a fieldbus Interface

Voici les principales fonctions de notre module optionnel ECOM :


1-Interface de communication

Real-time monitoring

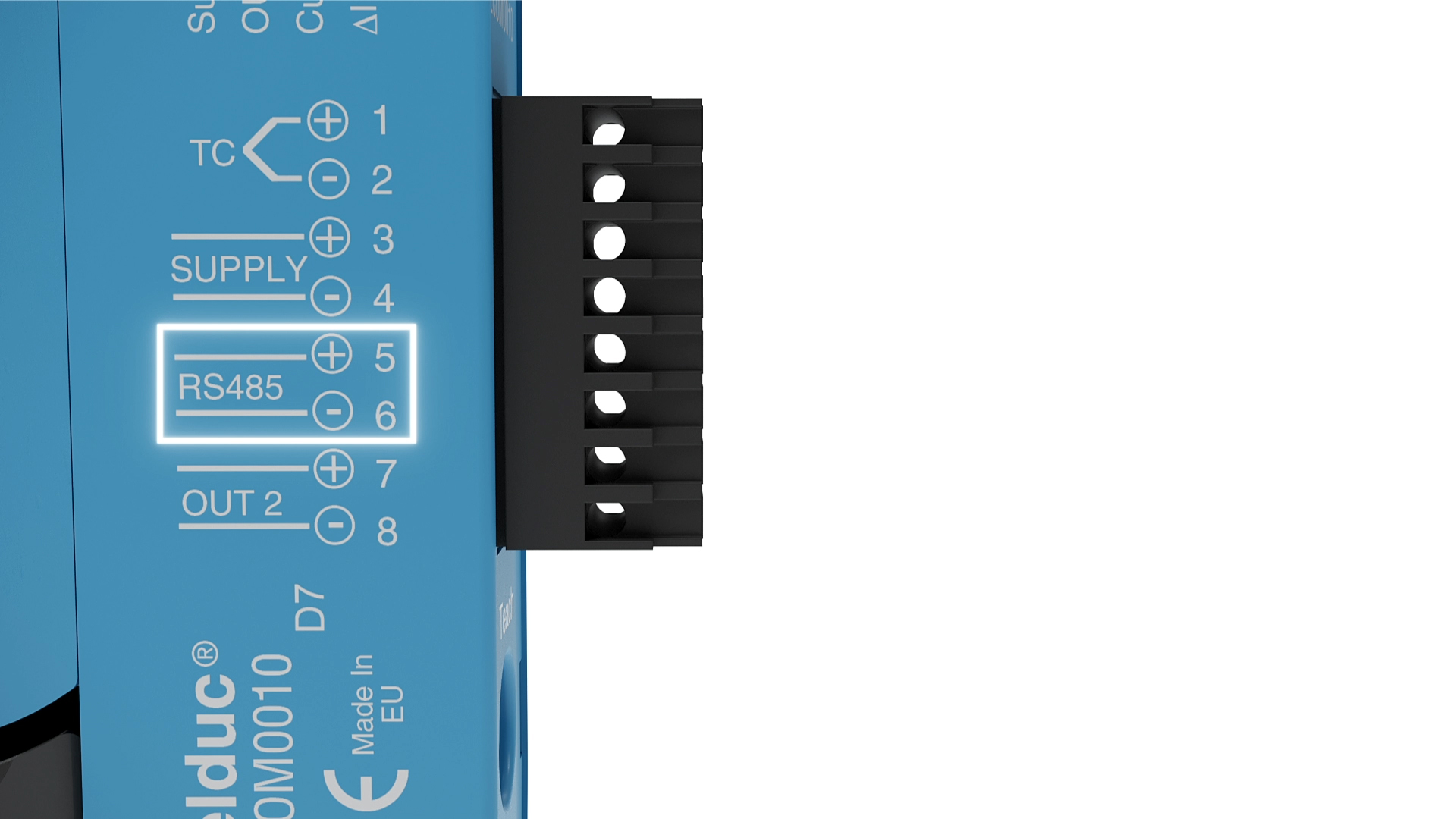

Notre module optionnel ECOM permet une surveillance en temps réel via le protocol Modbus RTU.

Modbus RTU est un protocole de communication non-propriétaire fonctionnant sur le mode maître-esclave créé en 1979 par Modicon (absorbée en 1996 par Schneider Electric), utilisé pour des réseaux d’automates programmables. Il s’agit d’un protocole largement accepté en raison de sa facilité d’utilisation et de sa fiabilité. Modbus RTU est largement utilisé dans les systèmes de gestion du bâtiment (BMS) et les systèmes d’automatisation industrielle (IAS).


ECOM optional module

Un pilotage directement par HMI ou PLC avec liaison réseau Modbus RTU est possible.

Le pilotage au travers d’une interface réseau modbus RTU à partir d’un autre protocole (ethernet IP, profinet, ethercat, …) est également envisageable.

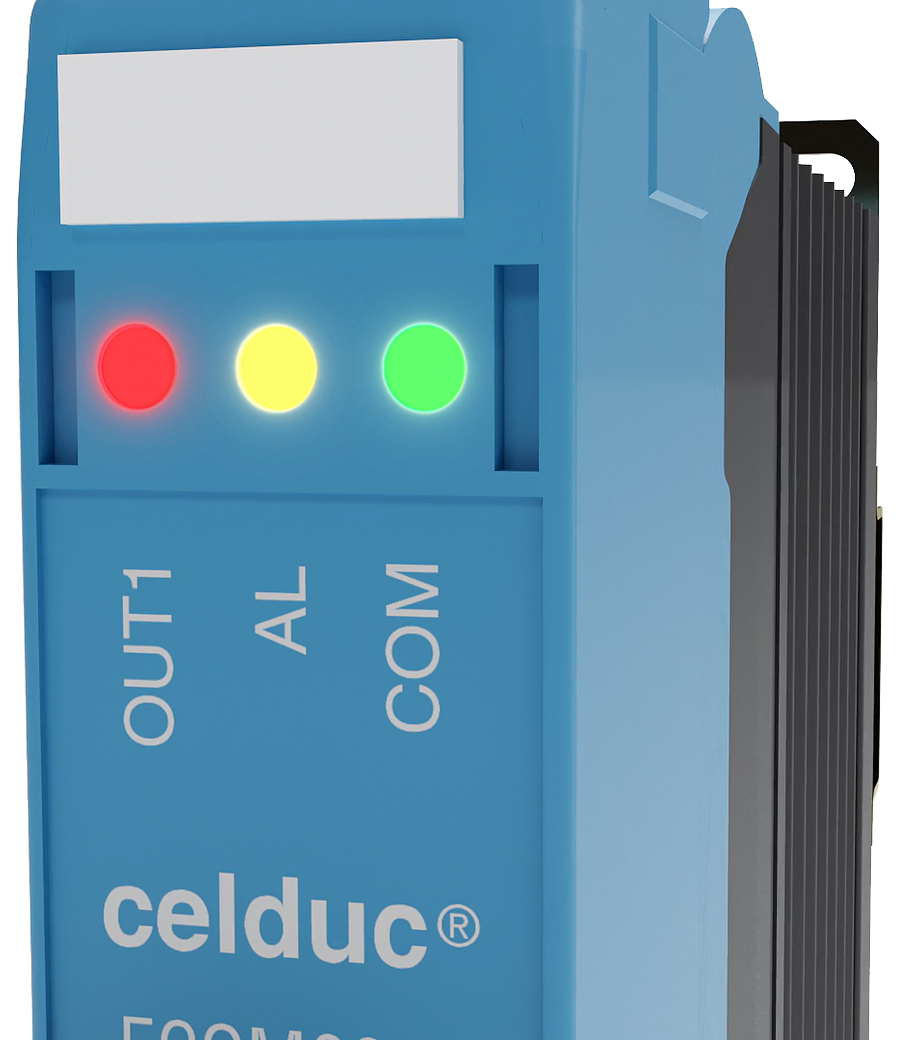

2-Diagnostique de l’état de la charge et du relais avec génération d’alarmes

Load statusrelay diagnostics

3- Régulation chrono-proportionnelle pour régler la puissance sur la charge

PWM control

La modulation de largeur d’impulsion (MLI ; en anglais : Pulse Width Modulation, soit PWM) est une technique couramment utilisée pour synthétiser des signaux continus à l’aide de circuits à fonctionnement tout ou rien, ou plus généralement à états discrets.

Le rapport cyclique et le temps de cycle sont modifiables via la communication.

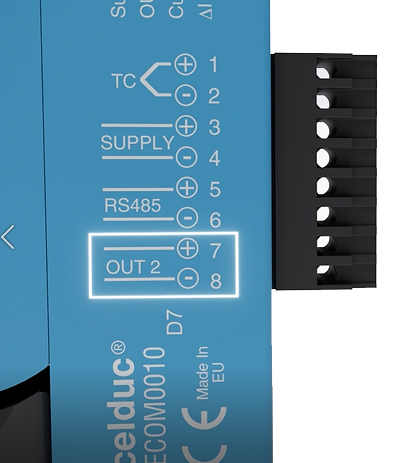

Les sorties de pilotage OUT1 et OUT2 peuvent être utilisées pour piloter un autre relais.

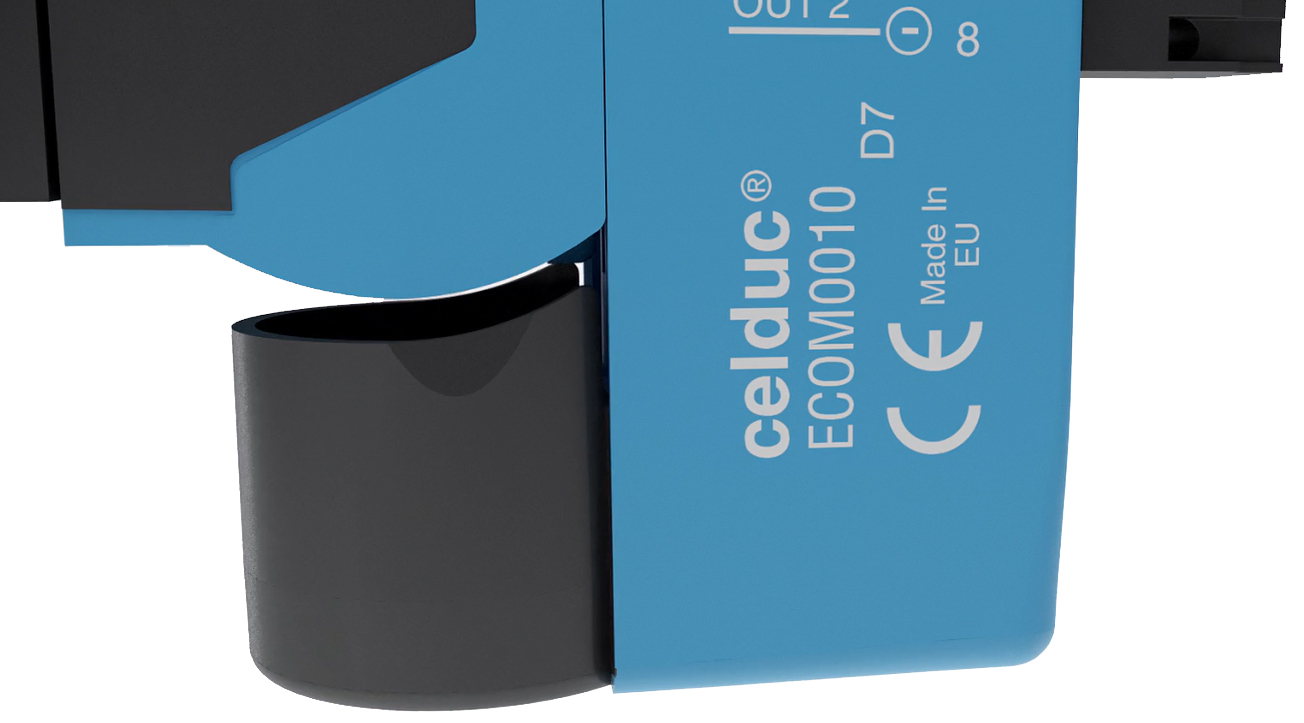

4-Mesure de courant jusqu’à 50A avec transformateur d’intensité

Current monitoring and alarms

5-Mesure de température régulation PID et Alarmes

Temperature measurement

  • Le thermocouple est un composant simple et largement utilisé pour mesurer la température. Une entrée isolée est disponible pour les thermocouples de type J, K, T, E.
  • Les sorties logiques OUT1 et OUT2 peuvent être utilisées pour le pilotage chaud et froid.

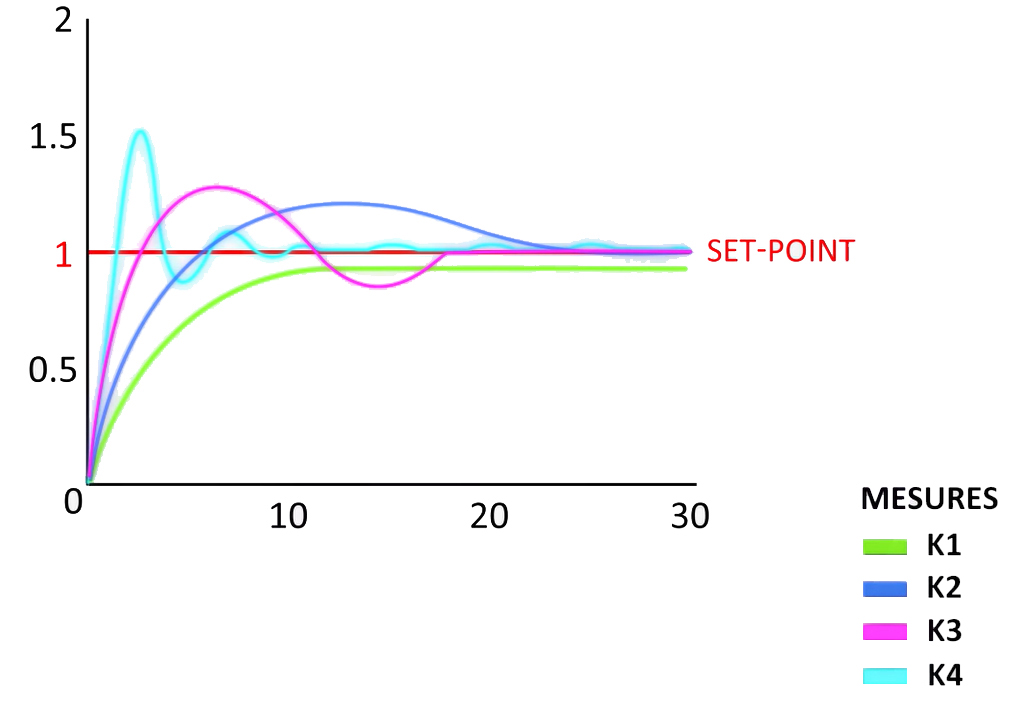

  • PID : Auto-Adaptatif. Réglage Automatique / Manuel
    Le réglage automatique est toujours actif et analyse constamment la différence consigne-mesure. Si cette différence est plus grande que la valeur sélectionnée dans le paramètre 7 (Max Gap Tune), l’ECOM décide de façon autonome quand et comment modifier les paramètres du PID.
    La procédure manuelle permet à l’utilisateur d’avoir une meilleure flexibilité sur le fait de décider quand mettre à jour les paramètres de l’algorithme du PID.
