Module optionnel ESUC

Le module ESUC est une option de la gamme celpac 2G.

Module de détection et de diagnostics de courant :

Monté sur nos relais statiques SU, SUL et SUM, il permet de surveiller le courant de charge.

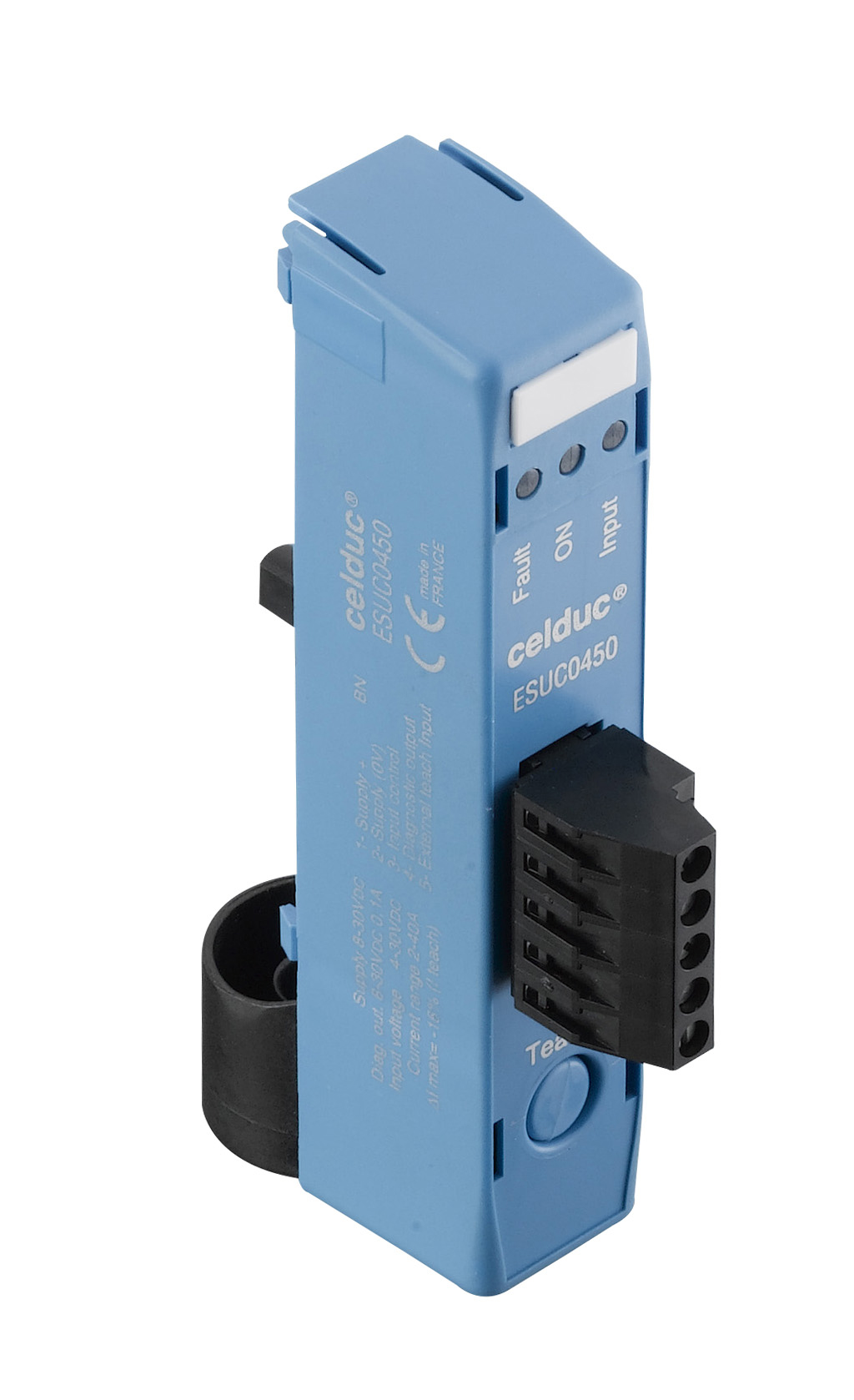

Esuc on SUL

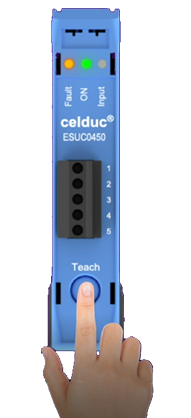

ESUC bouton poussoir

Contrôle jusqu’à 5 charges chauffantes commutées par un relais standard celduc SU/SUL.

L’apprentissage du courant de consigne se fait par bouton poussoir ou par entrée externe TOR.


 Le bouton d’apprentissage à 2 fonctions :

1-Mode « TEST » : Test du module et du montage global : avec un appui court, on vient forcer le relais et alimenter le circuit

2-Mode « TEACH » : Apprentissage du courant de consigne. Si l’opérateur presse le bouton au moins 3s ou si l’entrée de validation d’apprentissage est activée pour au moins 3s le dispositif enregistrera la valeur IConsigne du courant et mettra un seuil min. actuel à IConsigne – 16 %.

Si le courant varie à l’extérieur de la valeur de référence,  le module détecte une faute (charge partielle ou surcharge).

En même temps, le module contrôle un défaut de réseau ou une faute thyristor.

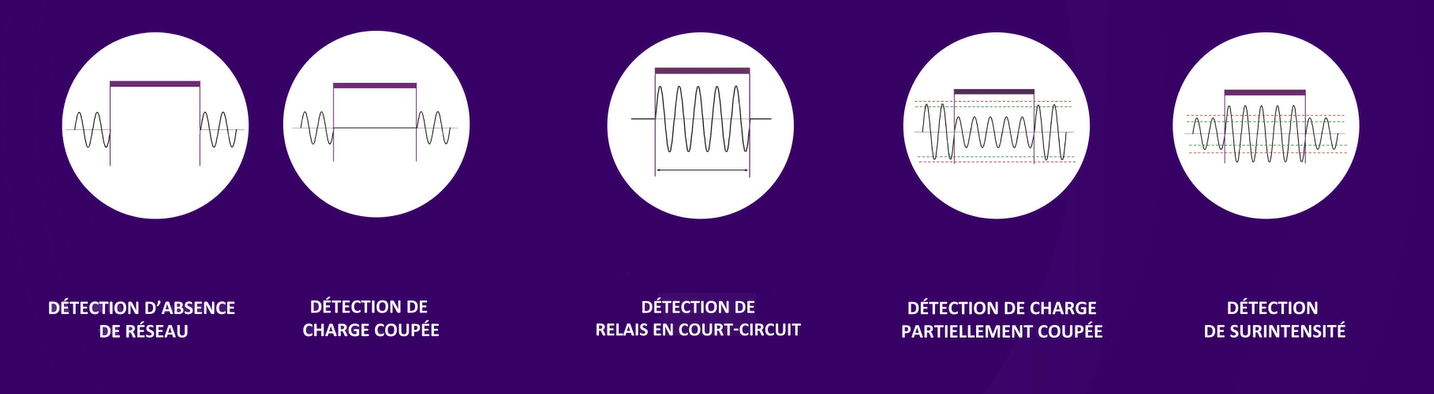

Les défauts détectés sont les suivants :

-Détection de charge coupée

-Détection d’absence réseau

-Détection de charge partiellement coupée

-Détection de relais en court-circuit

-Détection de surcharge (partiellement en court-circuit)

défauts détecté sur esuc

En cas de défaut, la sortie diagnostique indique un problème après un court délai (100ms Max).

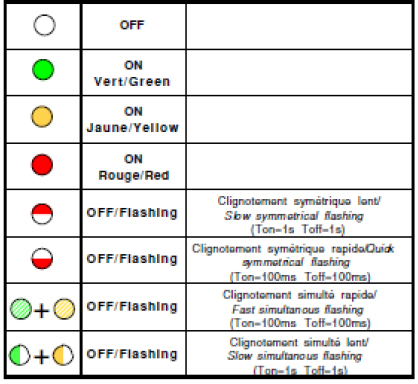

Les différentes configurations et le diagnostique sont visualisés par 3 LEDS.

ESUC Led controls

 Références celduc

Modul Esuc




Nous offrons 3 versions différentes :

  • ESUC0450 – 2-40A / 8-30VDC – 1 seuil d’alarme 0,84*Iconsigne (-16%)
  • ESUC0480 – 2-40A / 24-45VDC – 2 seuils d’alarme 0,84*Iconsigne (-16%) et 1,16*Iconsigne (+16%)
  • ESUC0150 – 1-10A / 8-30VDC -1 seuil d’alarme 0,84*Iconsigne (-16%)


Pourquoi choisir cette option ?

Pour usages avec changements de charge fréquents (ex : moulage thermodurcissable).

– Contrôle en temps réel du bon fonctionnement de votre installation

– Détection des défaillances ainsi que des relais statiques endommagés ou coupés

– Avec sa largeur de montage de 22,5 mm seulement, l’encombrement est minimal.


Pour plus d’informations sur sa mise en œuvre et son fonctionnement, découvrez notre nouvelle vidéo :
