Relais statiques pour montage sur rail DIN : leurs avantages


Le montage sur rail DIN est l’un des principaux supports aux installations industrielles

Le rail DIN est devenu très courant sur les panneaux et les armoires industriels, ce qui fait du montage sur rail DIN l’un des principaux supports aux installations industrielles. Un rail DIN est un rail métallique conforme aux normes industrielles, généralement installé dans un coffret électrique, qui sert de support de fixation à de petits équipements électriques spécialement conçus pour être montés sur ce type de rail, tels que les relais statiques. Un rail DIN standard a une largeur de 35 mm et ses bords relevés constituent deux lèvres de montage, ces dimensions ont été normalisées selon IEC 60715.


Avantages de l’utilisation des rails DIN dans vos applications

Les rails DIN permettent de loger des composants dans un espace très réduit. En outre, comme les équipements pour rail DIN sont très simples à monter, à remplacer, à entretenir et à inspecter, ils sont extrêmement pratiques et sont devenus de plus en plus courants dans l’industrie ces dernières années.

Voici donc leurs principaux avantages :

  • Les rails DIN permettent un gain d’espace, de temps et d’efforts pour installer chaque composant : une fois le dispositif installé, l’assemblage des différents appareils est très simple
  • Le matériel normé rail DIN permet de réaliser des montages qui s’adaptent facilement au gré de l’évolution d’une installation
  • L’appareillage rail DIN permet plusieurs possibilités d’alimentations électriques

Nous allons maintenant vous présenter la gamme celduc® de relais statiques pour montage sur rail DIN.


Aperçu de la gamme celduc de relais statiques pour montage sur rail DIN

celduc® relais propose une large gamme de relais et contacteurs statiques pour montage sur rail DIN pour répondre aux divers besoins du marché.

Relais statiques AC monophasés pour montage sur rail DIN

celduc® relais offre différentes versions de relais statiques AC monophasés pour montage sur Rail DIN.

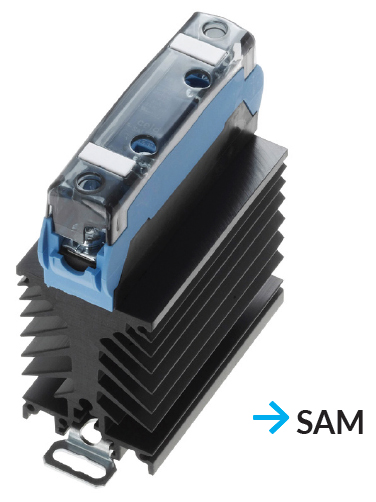

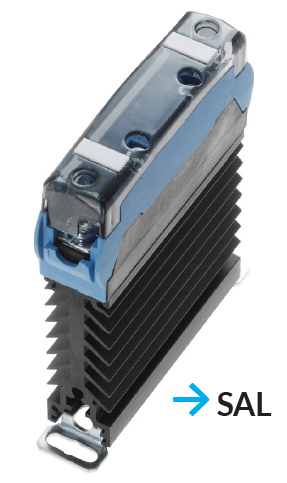

Gamme SA/SAL avec commande standard par vis

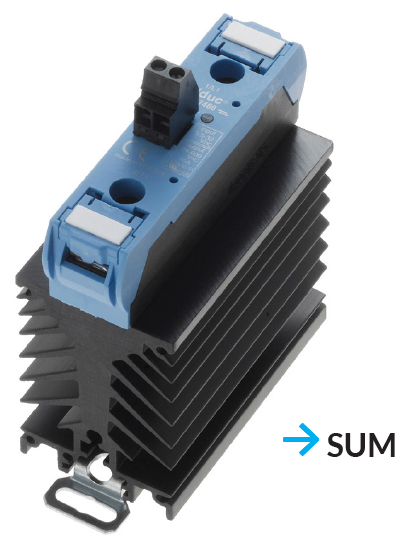

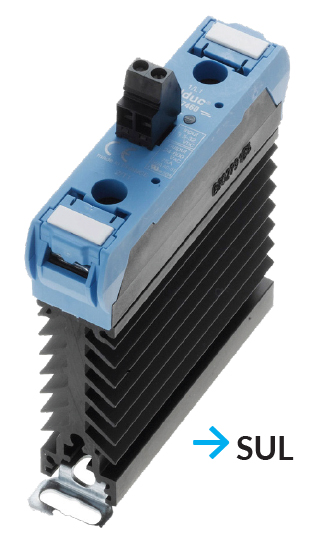

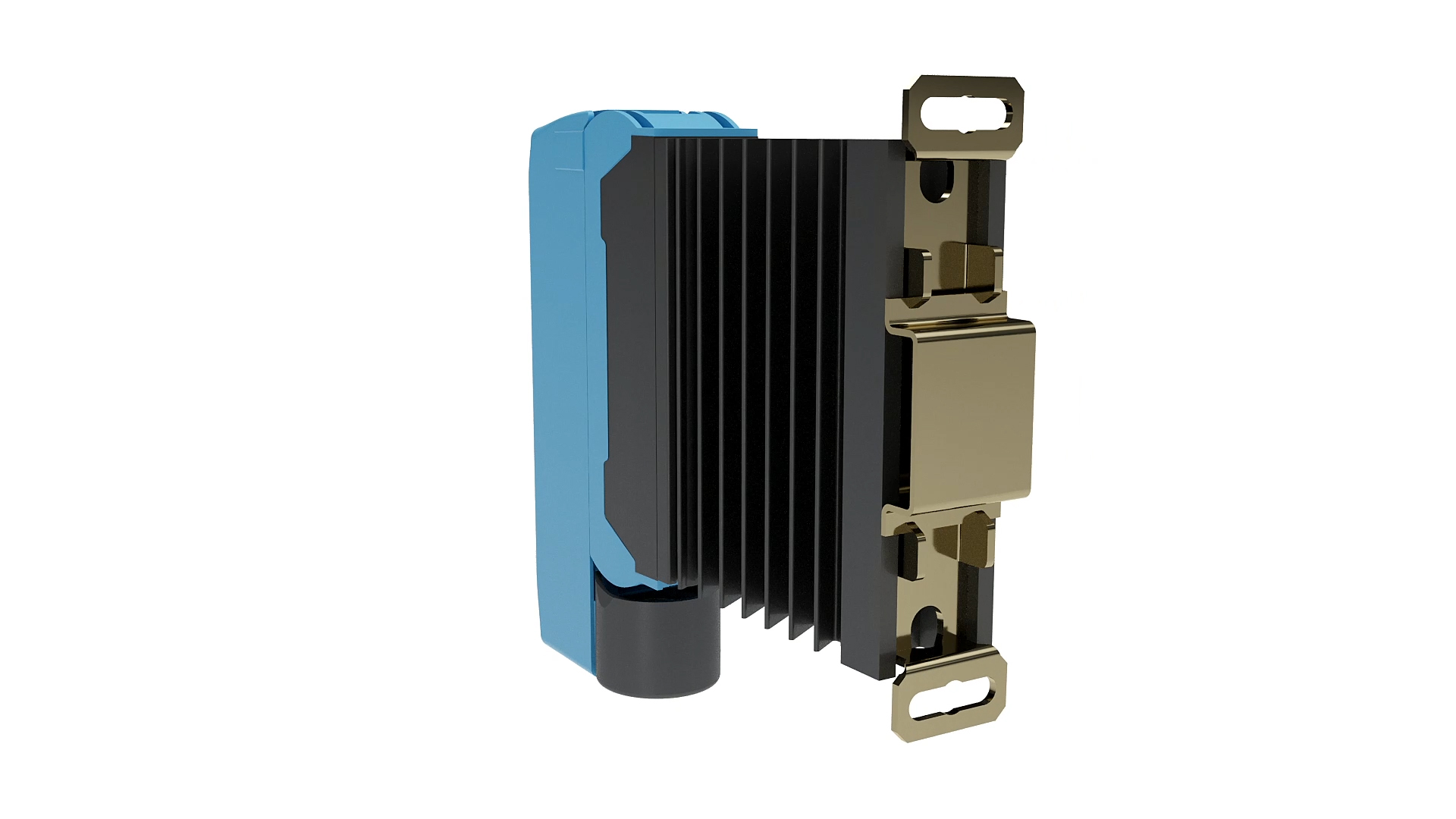

Gamme SU/SUL avec connecteurs débrochables

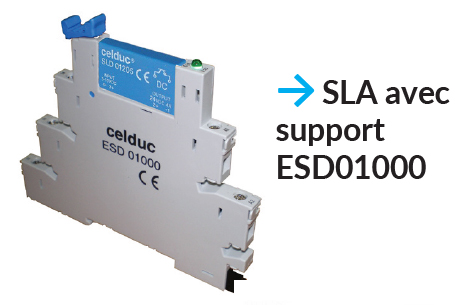

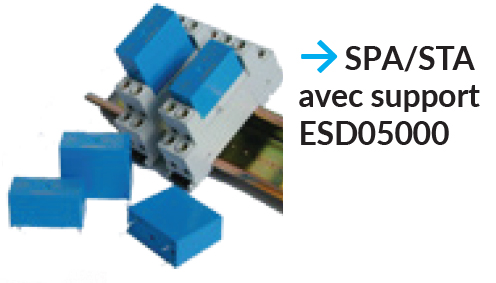

-Relais statiques d’interface, gammes SLA / SPA / STA avec support rail-DIN

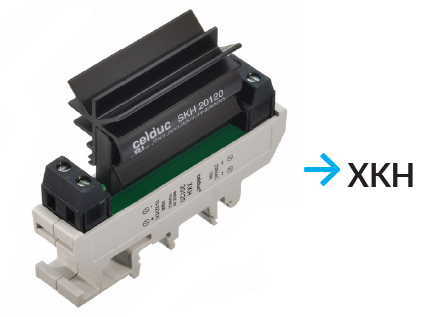

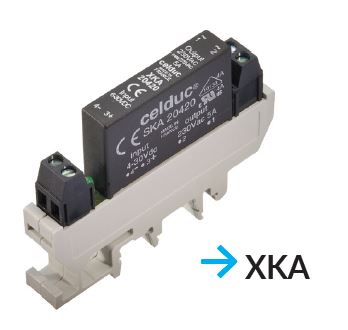

-Relais statiques d’interface, gammes XKA et XKH (avec radiateur intégré)




Relais statiques AC triphasés pour montage sur rail DIN

celduc® relais offre différentes versions de relais statiques AC triphasés pour montage sur Rail DIN.

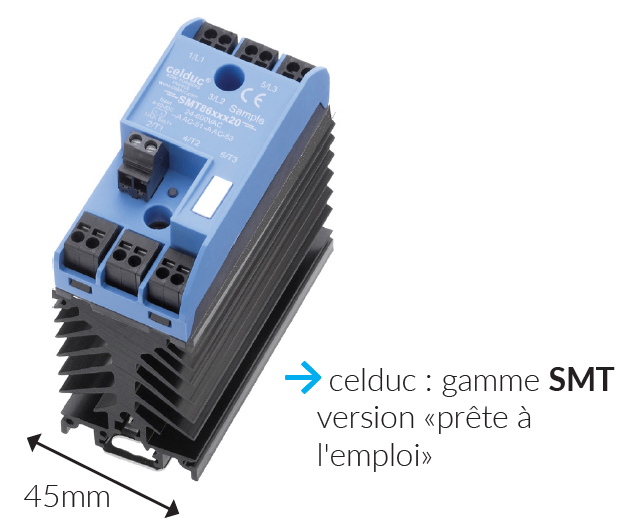

Gamme SMT : version compacte 45mm de large

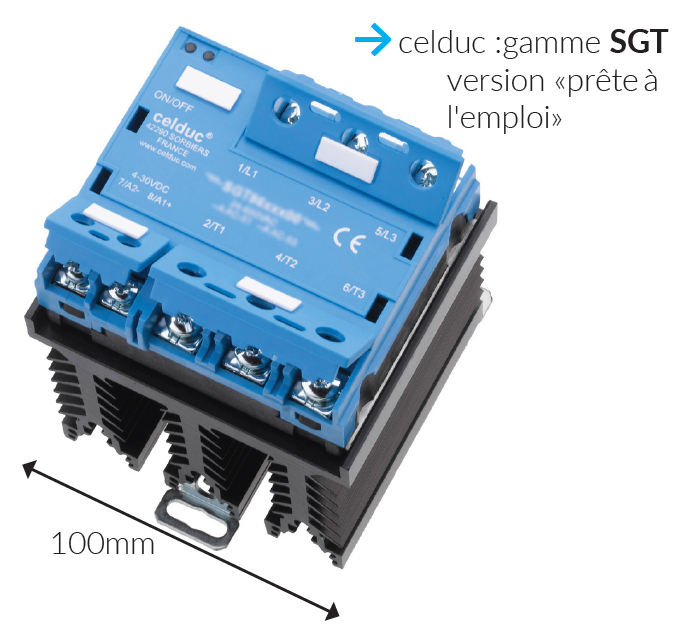

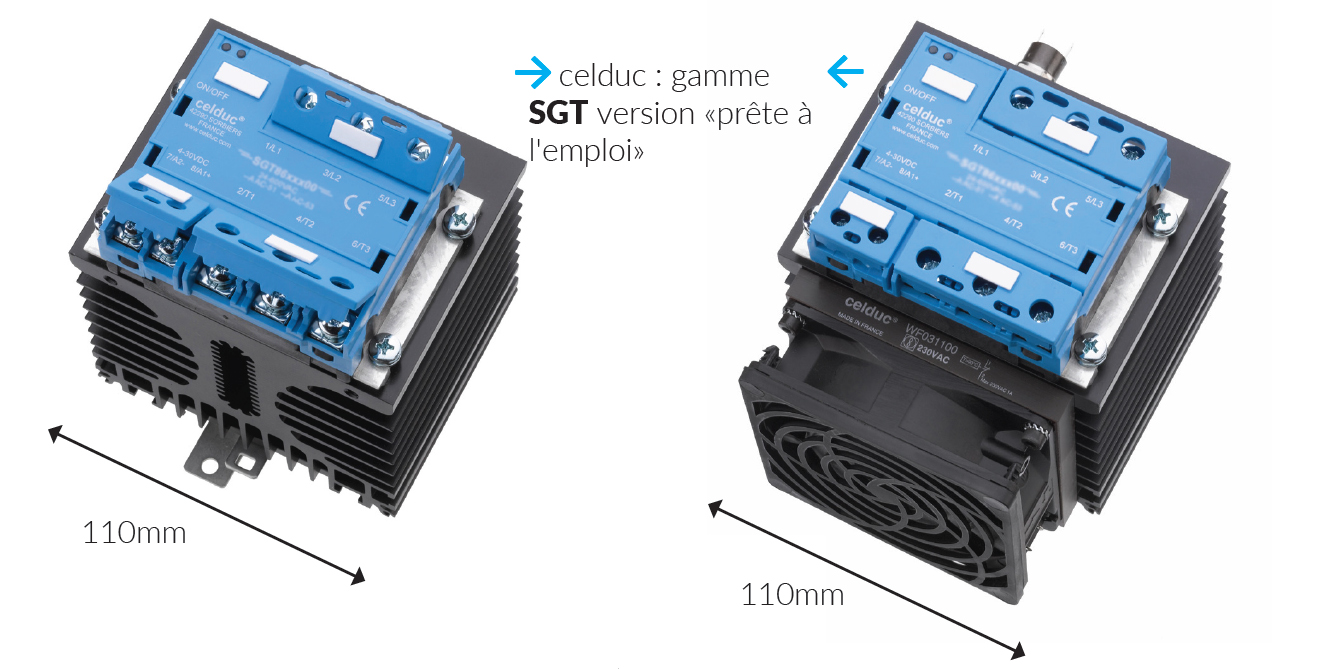

Gamme SGT : versions « prêtes à l’emploi » avec dissipateurs intégrés


Relais statiques DC pour montage sur rail DIN

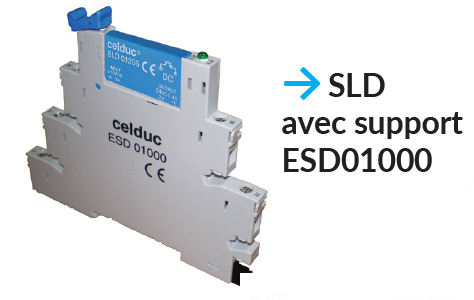

-Relais statiques d’interface, gammes SLD / SPD / STD avec support rail-DIN

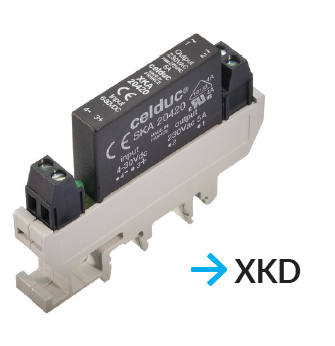

-Relais statiques d’interface, gamme XKD


Accessoires de montage sur rail DIN

Les adaptateurs rail DIN en métal que nous proposons sont faciles à installer : il vous suffit de pousser la tirette afin de fixer ou enlever l’adaptateur sur rail DIN

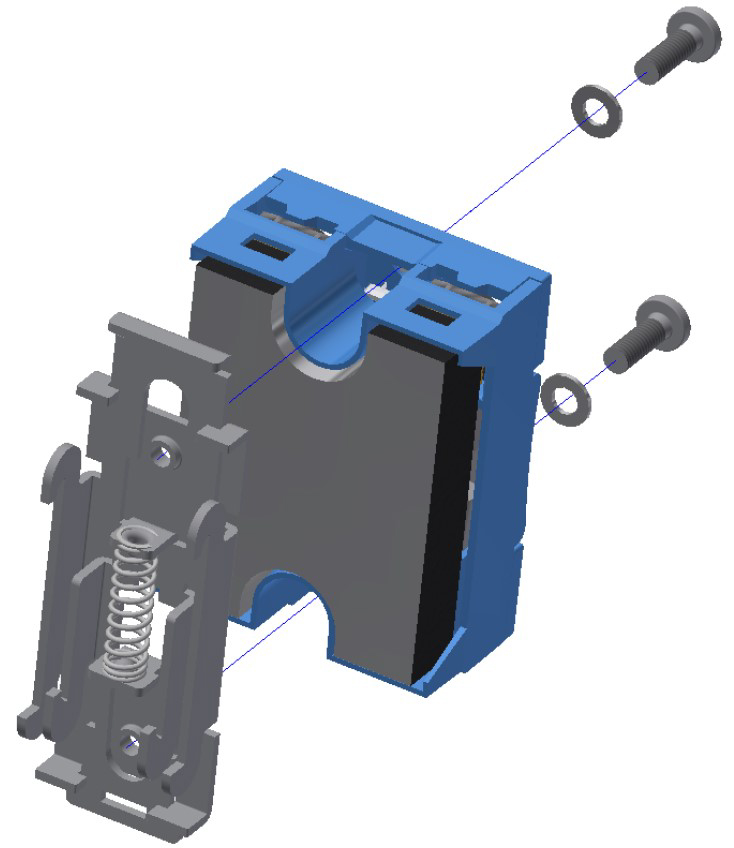

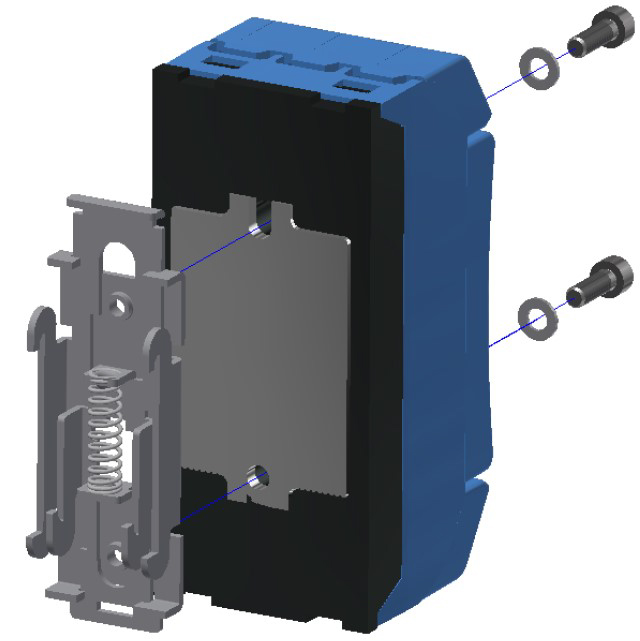

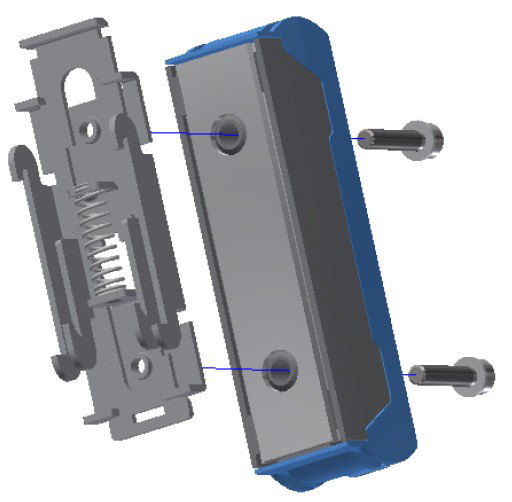

1LD00100 (largeur de 25mm) : adapté à nos relais statiques monophasés de type SO / SA / SU et relais triphasés de type SMT / SMB
Forme de chapeau TH35-15 (Rail de montage 35 x 15 mm) & TH35-7,5 (Rail de montage 35 x 7,5 mm) selon IEC 60715

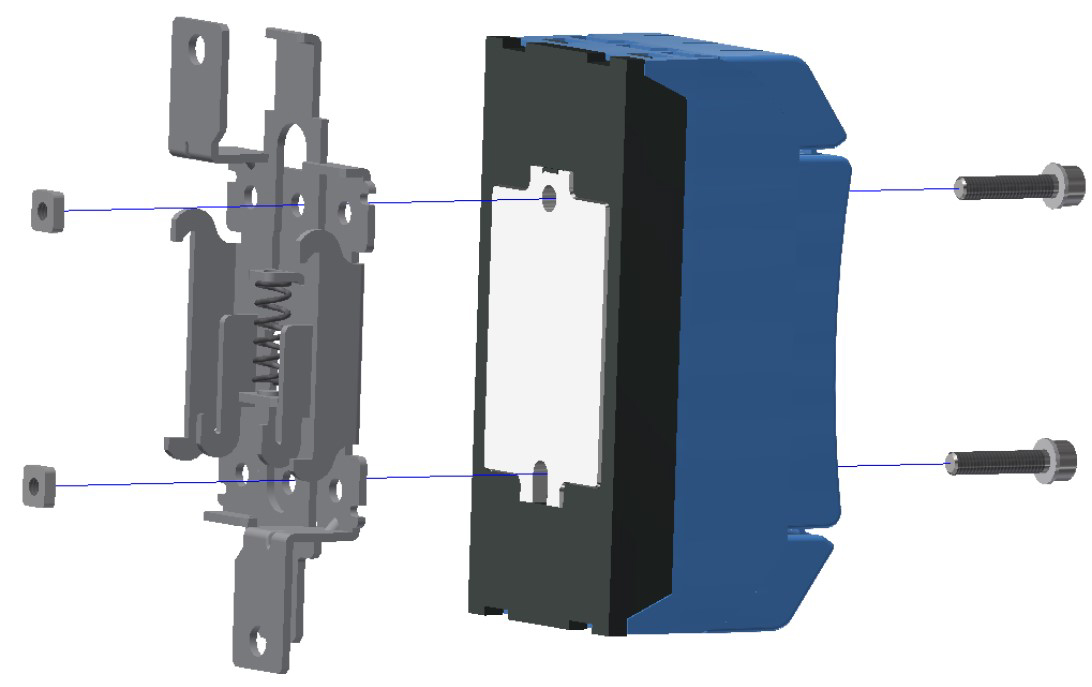

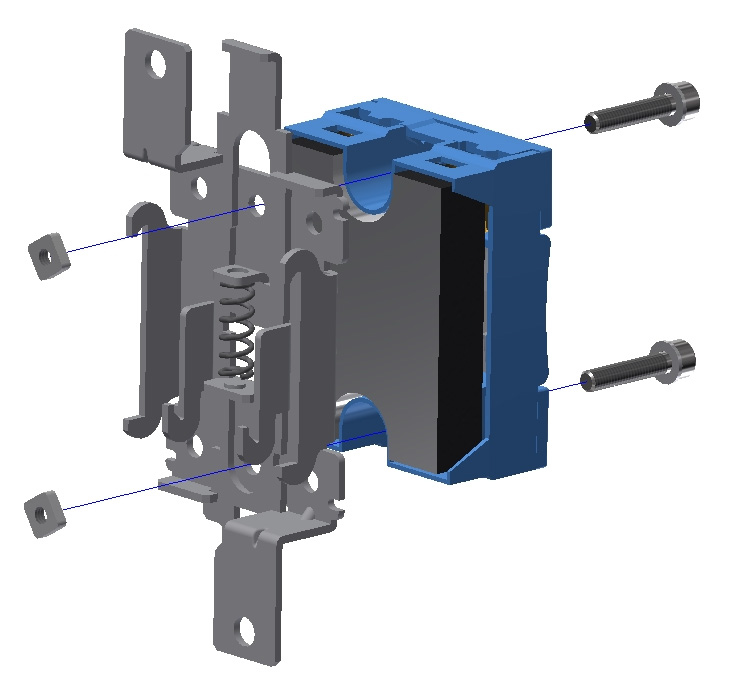

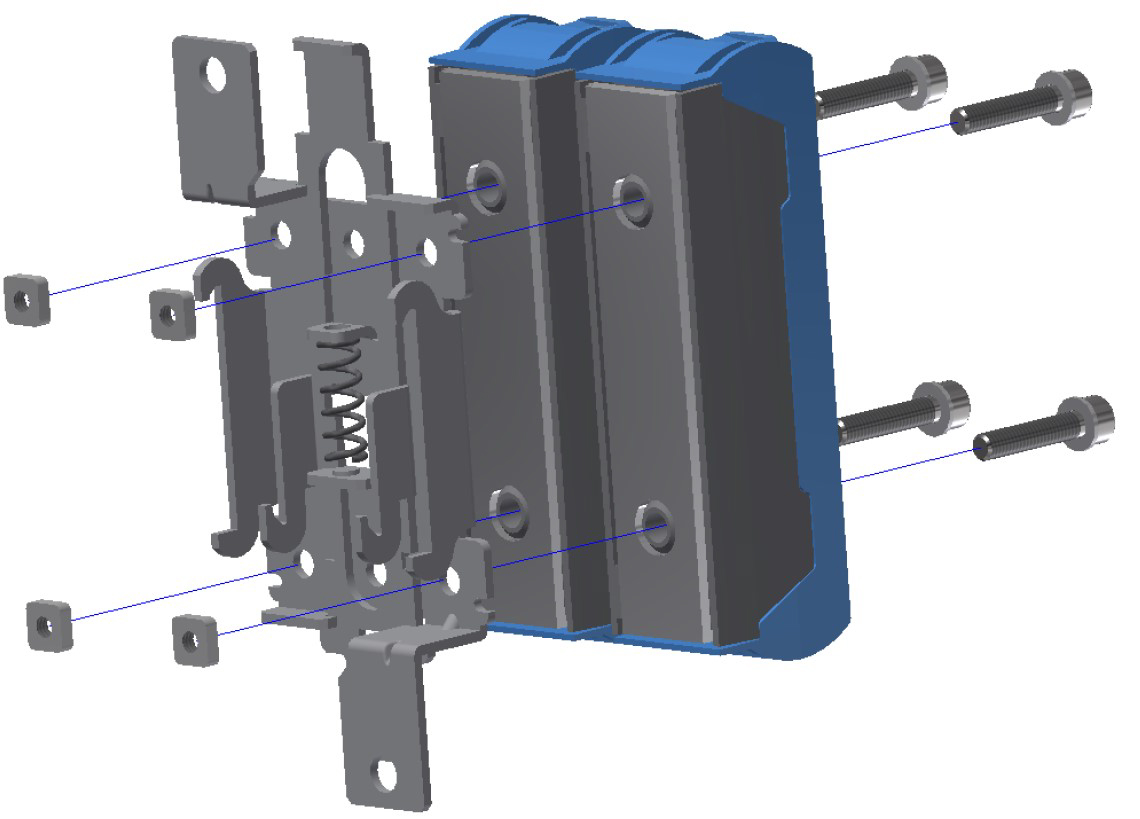

1LD12020 (largeur 45mm) : adapté à nos relais statiques monophasés de type SO ; pour le montage de 2 relais statiques monophasés de type SA / SU et relais statiques triphasés de type SMT / SMB.
Forme de chapeau TH35-15 (Rail de montage 35 x 15 mm) selon IEC 60715

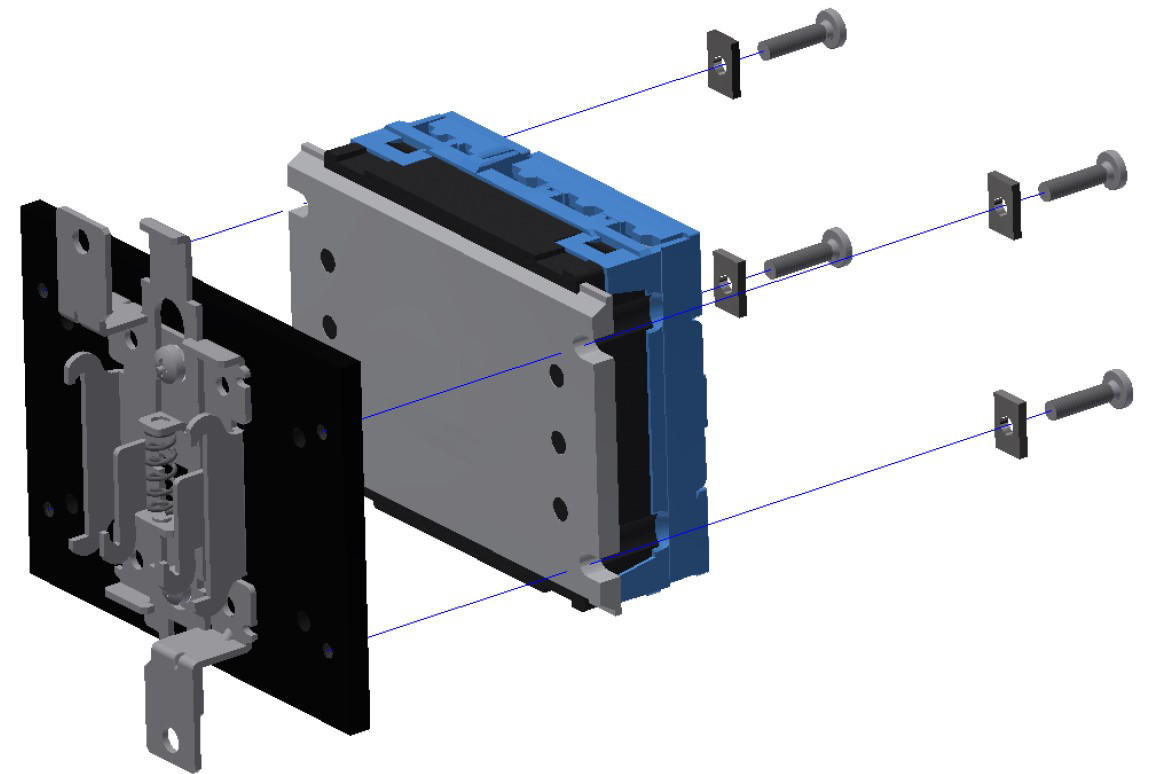

1L936100 : adapté à nos relais statiques triphasés.
Forme de chapeau TH35-15 (Rail de montage 35 x 15 mm) selon IEC 60715


Mise à la terre et Précautions

L’adaptateur peut être utilisé sans fil de terre si le support sur lequel il est monté est lui-même relié à la terre. La continuité des masses métalliques à la terre a été vérifiée suivant l’IEC 61439-1. Si le montage rail DIN n’est pas relié à la terre et si les trous de fixation de l’adaptateur (Ø5,5mm) ne sont pas utilisés, l’adaptateur peut être utilisé en classe 1 suivant l’IEC 61140.

Le montage et démontage de l’ensemble relais monté sur l’adaptateur doit être réalisé hors tension. Des précautions doivent être prises par l’intervenant pour se protéger contre les risques de pincement, de coupures (arêtes), de choc avec la tête, les yeux ou avec les pieds (chute de l’ensemble). L’intervenant doit être une personne qualifiée.


Conclusion

En termes de construction mécanique et de dimensions des relais statiques, plusieurs boîtiers sont devenus la norme dans l’industrie, le plus populaire étant le boîtier de type « hockey-puck ». Vous pouvez désormais trouver différents styles de boîtiers permettant de monter les relais statiques de différentes manières, en fonction des préférences et de l’espace disponible de l’utilisateur : montage sur panneau, montage sur rail DIN et montage sur Circuits Imprimés. celduc® propose une large gamme de produits couvrant l’ensemble des besoins du marché.
