Les relais statiques et les capteurs de proximité dans les machines d’impression 3D industrielles

L’impression 3D, ou fabrication additive, est devenue au fur et à mesure des années une méthode de fabrication fiable et utilisée dans de nombreux secteurs. Elle permet de créer des pièces par ajout de matière en couches successives.

Nos relais statiques et capteurs de proximité sont utilisés dans ces équipements et nous vous expliquons leurs fonctions après avoir vu, dans une première partie, le principe de fonctionnement des imprimantes 3D.

Quel est le principe de fonctionnement d’une imprimante 3D ?

Une imprimante 3D fonctionne généralement en extrudant un matériau fondu qui est déposé couche par couche de bas en haut par une ou deux têtes d’impression sur une plateforme, ou lit d’impression, souvent chauffé afin d’améliorer l’adhésion de la pièce imprimée.

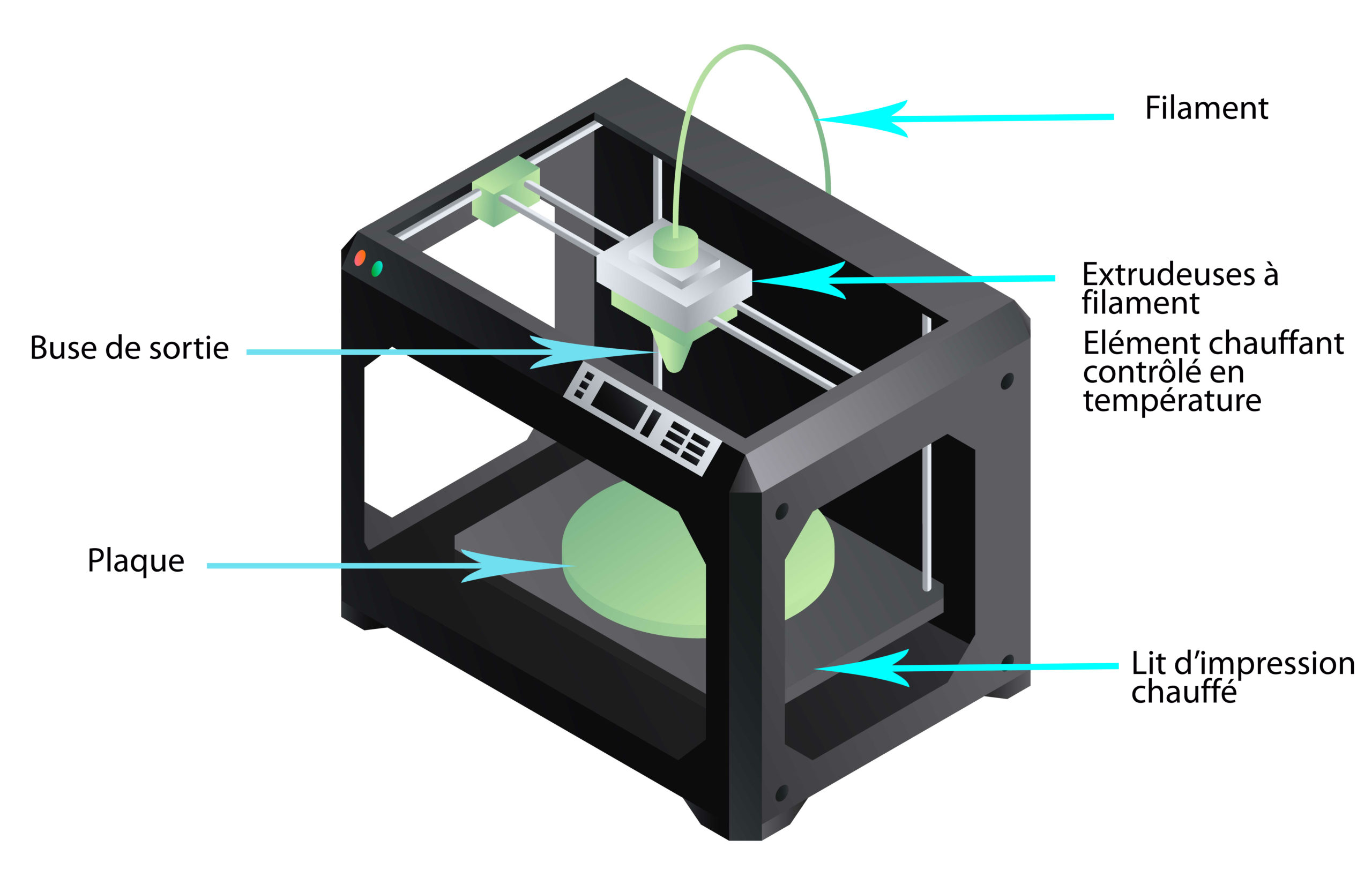

Dans l’exemple ci-dessous, un matériau de filament thermoplastique est extrudé à travers une buse à température contrôlée et le matériau durcit immédiatement (en quelques secondes) après l’extrusion.

Pourquoi utiliser des relais statiques dans les machines d’impression 3D ?

1-Les extrudeuses à filament transforment les granulés de plastique en filament imprimable en 3D en faisant fondre les granulés, puis en les faisant passer à travers une buse de sortie.  Un élément chauffant permet de faire fondre le filament.
Les imprimantes 3D peuvent utiliser différents matériaux (thermoplastique, carbone, fibre de verre, …) et comme chaque matériau a une température de transition vitreuse différente, chaque filament doit être imprimé à une température adaptée.

Les relais statiques sont utilisés pour le contrôle de la température car un contrôle précis de la température est indispensable à ce stade du processus.

2-Un lit d’impression chauffé rend le processus de refroidissement des matériaux imprimés en 3D plus maîtrisé, permettant ainsi de meilleurs résultats. Les lits chauffants évitent des problèmes tels qu’une mauvaise adhérence au lit d’impression, une mauvaise adhérence entre les couches, …. La chaleur est régulée. Les relais statiques celduc conçus pour les charges industrielles standards AC-51 (notre série SO9), permettent de contrôler la température de chauffage de la table sur laquelle la pièce est posée. Il est important de réguler la température à ce stade.

3-Dans les machines d’impression 3D industrielles à haute température, les capteurs de sécurité celduc (notre série PXS) sont utilisés pour s’assurer que le capot est actionné avant la mise en route de l’imprimante 3D.

Conclusion :

Dans les applications d’impression 3D, un contrôle précis de la température est une condition essentielle. Par conséquent, les relais statiques sont utilisés pour le contrôle de la température de la buse chauffante et du lit d’impression chauffé.

De nos jours, la fabrication additive est principalement utilisée dans le prototypage rapide. Cependant, à mesure que la technologie devient plus répandue, économique et fiable, il sera bientôt possible de tout fabriquer de manière additive, du logement et de la nourriture aux produits médicaux. Cette industrie en croissance rapide représente un marché en plein essor avec de grandes opportunités pour les relais statiques et capteurs magnétiques celduc.
