Place de l‘optocoupleur dans le fonctionnement d’un relais statique :

La commande est l’une des grandes parties distinctes qui compose un relais statique.

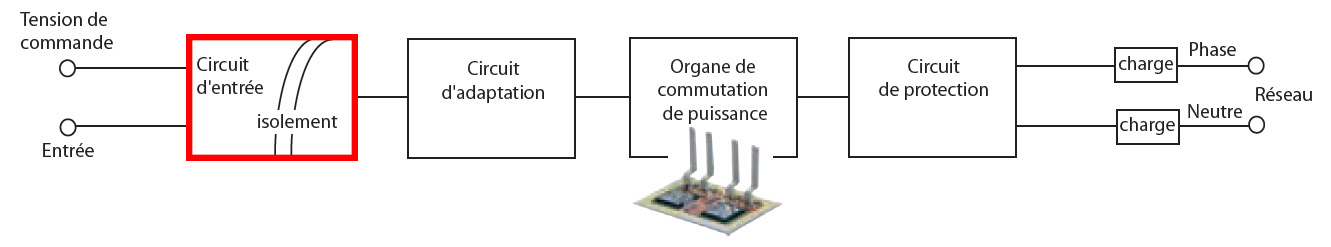

schéma constitution relais statique


Pour la commande nous utilisons un optocoupleur qui a le même rôle que la bobine d’un contacteur traditionnel, elle donne l’ordre de commutation. Un optocoupleur possède un émetteur (led) et un récepteur de type optique. De manière optique l’optocoupleur établit une liaison avec un phototransistor (récepteur) qui ferme alors le circuit de puissance. Généralement la tension de commande est comprise entre 4 à 30 VDC.

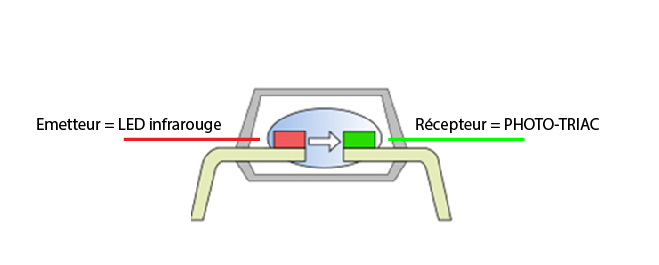

Voici le schéma d’un optocoupleur :

Photo triac

celduc® a sélectionné les meilleurs optocoupleurs du marché afin de proposer des relais statiques à forte immunité. En effet, la durée de vie d’un relais statique est essentiellement liée à la fatigue thermique (nous avons déjà mis en évidence l’importance de bien dimensionner le dissipateur en fonction des conditions d’utilisation) et au vieillissement de l’optocoupleur.

Pour plus d’information sur la composition d’un relais statique et ses avantages, visionnez notre vidéo :
