Gamme SIB  – nouveau SSR biphasé

celduc® relais présente notre nouveau relais statique biphasé SIB942360, en boîtier 22,5 mm, comme produit de la semaine.

Voici les principales caractéristiques :

  • Tension 600 Vpeak = 280 VAC de tension nominale
  • Courant nominal de 2x20A (30A calibre élément de puissance,I²t=487A²s)
  • Relais statique biphasé synchrone spécialement adapté aux charges résistives
  • Une entrée commune pour les 2 phases avec LED de visualisation de couleur verte
  • Raccordement côté commande par système de contact à ressort
  • Raccordement côté puissance par vis
  • Largeur de 22.5 mm
  • Certifications : CE, UL, S-mark

Courants nominaux acceptables à 40°C d’ambiant :

  • 3A / phase sans dissipateur
  • 10A / phase avec dissipateur 3 K/W
  • 15A / phase avec dissipateur 2 K/W
  • 25A / phase avec dissipateur 1 K/W

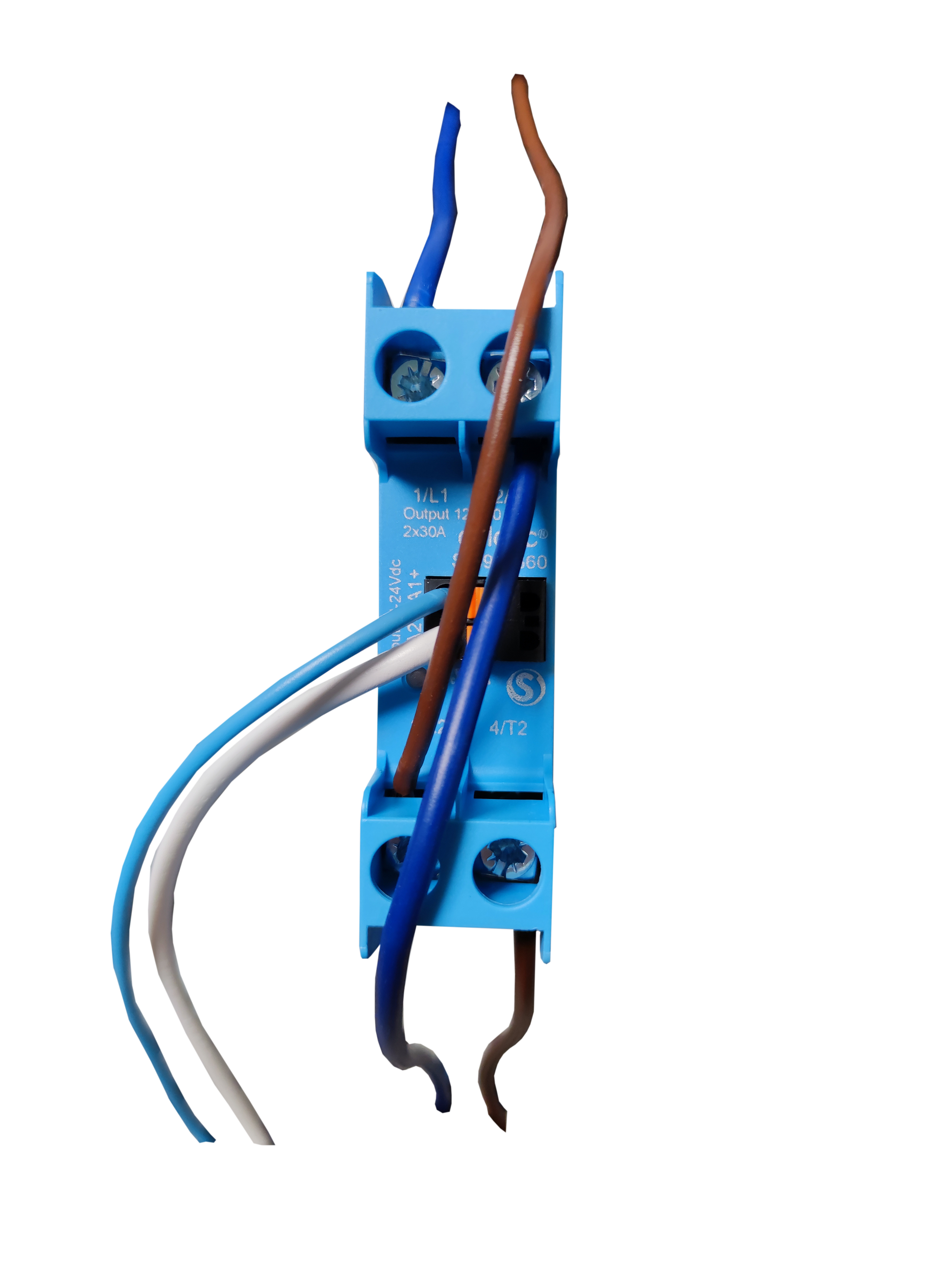

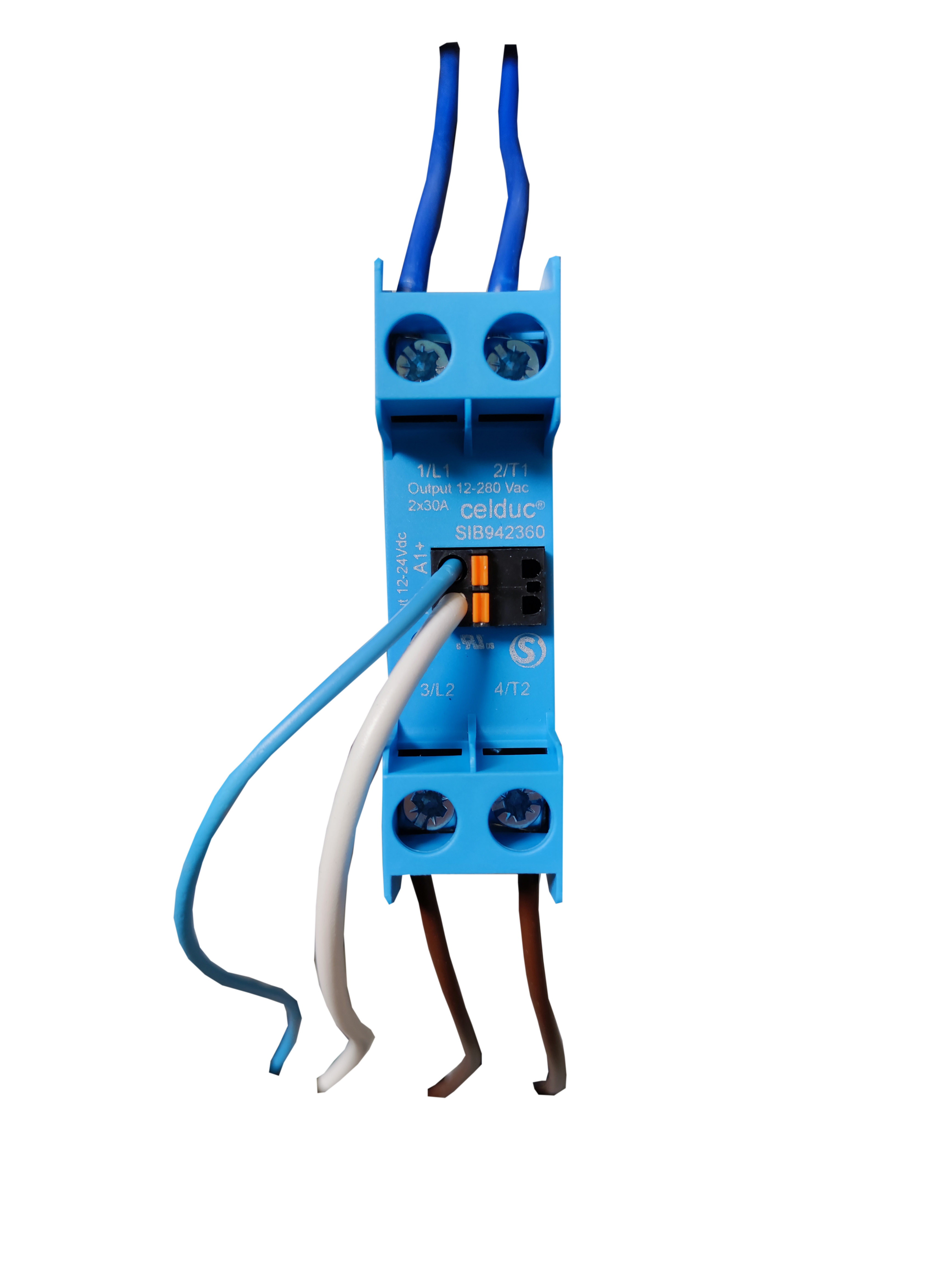

La double configuration « verticale » ou « horizontale » est possible : le SIB est horizontal, mais les trous des connections de puissance permettent de faire sortir le fil par l’intérieur du relais, donc d’obtenir également la configuration verticale.

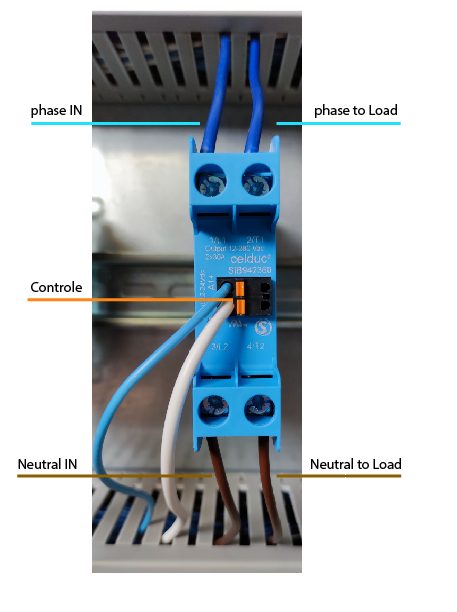

phase in neutral to load

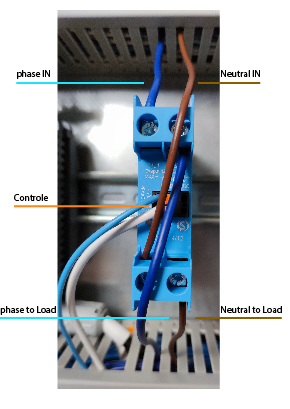

Phase to load neutral in








Téléchargez la fiche technique du produit de la semaine aujourd’hui, elle décrit précisément toutes les caractéristiques et spécifications du SIB942360.
SIB branchéBIB celduc new range


celduc® relais est disponible pour discuter de vos projets pour lesquels vous recherchez des relais statiques biphasés. Nous proposons une large gamme de relais statiques biphasés pouvant couvrir tous les besoins du marché.
