Relais statiques pour CI – comment choisir ?

La gamme SK de relais statiques celduc relais pour circuit imprimé est proposée dans différentes versions, à choisir selon vos besoins et votre application.

Cette gamme est étudiée pour le contrôle de chauffage, mais aussi le pilotage de lampes à incandescence et de moteurs avec une tenue aux courants de surcharge très importante (jusqu’à 1000A/10ms et 5000A²s pour le plus gros calibre), ce qui permet une protection aisée contre les court-circuits de la charge et le pilotage de charges à fort courant d’appel.

Il y a donc de nombreuses applications possibles :

• contrôle moteur (pompes, changement de sens de rotation, intégration de relais dans les boîtes à bornes,…),
• contrôle de transformateurs,
• pilotage des équipements de l’industrie agro-alimentaires (machines à café, four à pizza,…),
• pilotage des lampes (séchage infrarouge, feux routiers, éclairage scénique,…) mais aussi dans le matériel médical, ….

Comme tous les relais statiques celduc, cette gamme possède un haut niveau d’immunité aux interférences électromagnétiques et un niveau de synchronisme très bas.

Notre gamme complète

Gamme SKA / SKB : sortie AC

La gamme SKA/ SKB est principalement adaptée aux interfaçages de petites charges (électrovannes, voyants, contacteurs, …)
-Gamme SKA avec un courant commutable jusqu’à 5A, une tension commutable de 230 ou 400VAC et une protection en tension intégrée. Cette gamme est idéale pour les applications de contrôle de moteurs, électrovannes et charges résistives.
-Gamme SKB avec un courant commutable jusqu’à 5A, une tension commutable de 230 ou 400VAC, pour le contrôle de charges résistives uniquement.

Gamme SKD / SKLD : sortie DC

La gamme SKD est avec une sortie DC (technologie Bipolaire) et est proposée pour un courant commutable jusqu’à 3A, une tension commutable de 60VDC ou 200VDC.
La gamme SKLD (sortie DC – technologie MOSFET) est disponible quant à elle avec un courant commutable jusqu’à 12A, une tension commutable de 36VDC ou 60VDC.

Gamme SKL pour un montage sur dissipateur thermique

Les relais statiques de la gamme SK ont des éléments de puissance dont le calibre va de 16 à 75A. Avec ces relais vous pouvez ainsi commuter des charges avec des courants de démarrage importants. Les courants nominaux commutés dépendent bien entendu de la taille du dissipateur et sont limités par le circuit imprimé (généralement 25A/30A).
Cette gamme permet donc une intégration sur un circuit imprimé de plusieurs relais statiques montés sur dissipateur. Les caractéristiques d’Itsm, incomparables dans cette taille de boîtier, permettent aussi de supporter des surcharges importantes. Ceci est la cas principalement sur des lampes à incandescence ou sur des moteurs, aussi bien en contrôle marche / arrêt qu’en inversion de sens de rotation. Une protection contre les courts-circuits de la charge devient réalisable avec un disjoncteur.
Toute la gamme peut être réalisée en asynchrone avec des temps de fermeture <50µs , afin de réaliser des contrôles précis en gradateur en angle de phase. Les relais asynchrones sont aussi mieux adaptés à la commutation de transformateurs.

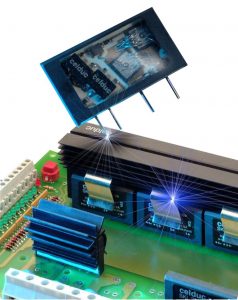

Gamme SKH avec dissipateur intégré

La gamme SKH est une gamme de relais statiques pour circuit imprimé « prête à l’emploi » avec radiateur intégré.

Quelle(s) gamme(s) choisir selon votre application ?

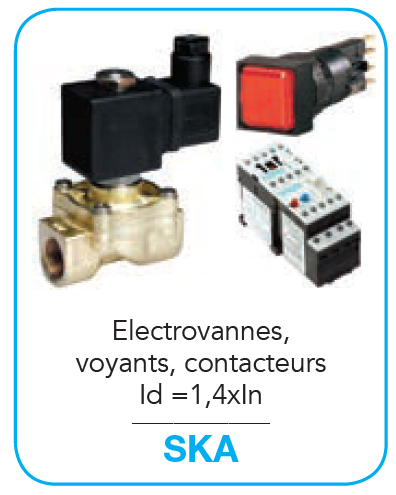

Electrovannes, voyants et contacteurs

Le courant à froid Id est généralement au maximum de 1,4 fois le courant nominal. Dans le cas d’une protection normale par fusibles , vous devez calibrer le relais par rapport au courant nominal de la charge en tenant compte de ce courant Id=1,4xIn.

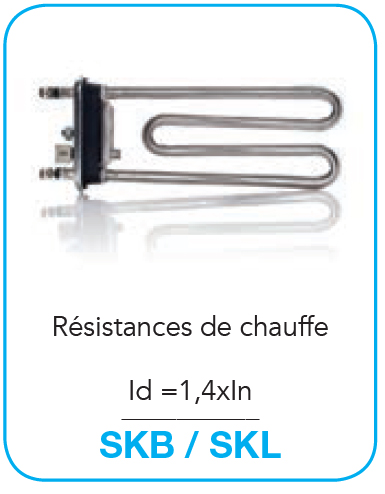

Résistances de chauffe

Le courant à froid Id est généralement au maximum de 1,4 fois le courant nominal. Dans le cas d’une protection normale par fusibles, il faut calibrer le relais par rapport au courant nominal de la charge en tenant compte de ce courant Id=1,4xIn.

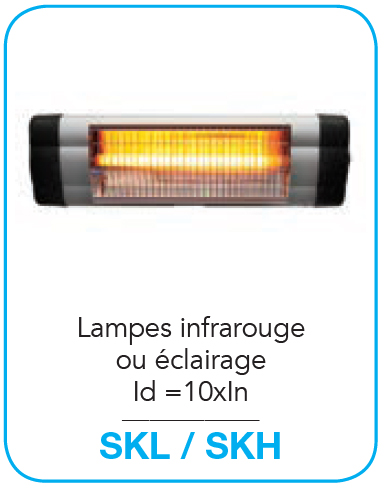

Lampes infrarouge ou éclairage

Les lampes à incandescence (infrarouges,… ) AC-55b ont généralement des courants de démarrage de l’ordre de 8 à 10 x In (30ms) . Vous pouvez utiliser les courbes Itsm= f(t) , en prenant une bonne marge de sécurité pour une durée de vie importante.
Les lampes à décharge ( AC-55a) en plus des courants de démarrage importants, génèrent des surtensions à l’ouverture –> Utiliser des relais 400VAC sur le réseau 230VAC et protéger le relais par varistor.
Id=10xIn

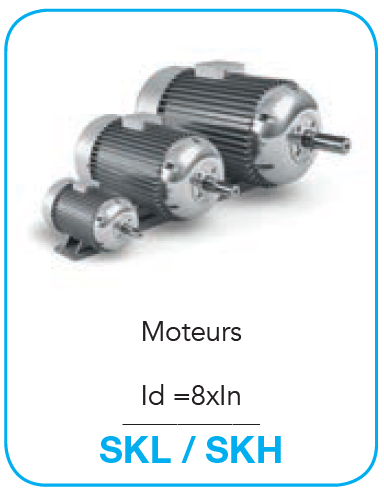

Moteurs

Les moteurs asynchrones AC-53 ont généralement des courants de démarrage de 5 à 8 fois le courant nominal du moteur .
Les normes imposent de calibrer le relais à 8 x In pendant 1,6s.  Il faut donc adapter le calibre du relais au courant nominal du moteur x 8.
Id=8xIn
