Fonction de diagnostic intégrée pour une surveillance en temps réel

Pour que les constructeurs de machines puissent prendre des décisions éclairées, résoudre les problèmes urgents dans de brefs délais et développer des machines plus autonomes ils doivent connaître, en temps réel, l’état de la charge, de la sortie du relais et du réseau. celduc® relais a développé une gamme de relais statiques de puissance avec diagnostics qui sont adaptés à ces objectifs :

Détection des défaillances ainsi que des relais statiques endommagés ou coupés
Réduction des temps d’arrêt non planifiés
Plans de maintenance prédictifs et préventifs améliorés

Applications

Pour les applications où la surveillance des appareils sur le terrain est nécessaire pour minimiser les temps d’arrêt coûteux. Notre gamme est adaptée aux applications de chauffage, telles que :

Machines d’injection plastique
Machines de soufflage PET
Machines d’emballage
Machines de fabrication de semi-conducteurs
Machines et équipements industriels utilisés dans la production et la transformation du verre

1-Relais statiques monophasés à diagnostics

Nos relais statiques SOD intègrent des fonctions de diagnostics pour une détection rapide de défauts, tels que des problèmes sur la charge, la sortie du relais ou l’état du réseau. Cette gamme de relais statiques est équipée d’une LED de visualisation pour une indication visuelle de la présence d’un défaut.

Notre gamme SOD est disponible de 35A à 125A – 50-265VAC ou 150-510VAC. Contact d’état statique (diagnostique) normalement fermé.

Si la tension réseau est présente, alors la LED jaune est allumée : La LED jaune signifie que l’installation est conforme.
Lorsque la commande est activée, la LED verte s’allume.

Voici les défauts détectés par notre gamme SOD :

–Etat du réseau : Notre SOD détecte une coupure de réseau, lors d’une interruption soudaine de la tension par exemple

–Etat de la charge : Notre relais SOD vous permet de connaître, en temps réel, l’état de la charge : connectée ou pas. En cas de charge coupée, la sortie d’état est ouverte et la LED jaune éteinte.

–Etat de la protection : Notre relais SOD permet également de détecter une rupture de la protection réseau (avec ou sans commande). En cas de rupture de la protection réseau, la sortie d’état est ouverte et la LED jaune est éteinte.

–Etat de la sortie du relais : Il est également important de connaître l’état de la sortie du relais (fermée ou pas). Lorsque le relais est en court-circuit, la sortie d’état est ouverte et la LED jaune éteinte.

Solution compacte, prête à l’emploi avec dissipateur intégré

Nous vous proposons également une solution compacte prête à l’emploi avec dissipateur intégré : gamme SILD.

Avantages des gammes SOD / SILD :

Simple d’utilisation
La fonction diagnostics ne nécessite pas d’alimentation
Temps de réaction court < 100ms
Le contact de sortie diagnostic libre de potentiel permet différentes configurations de câblage

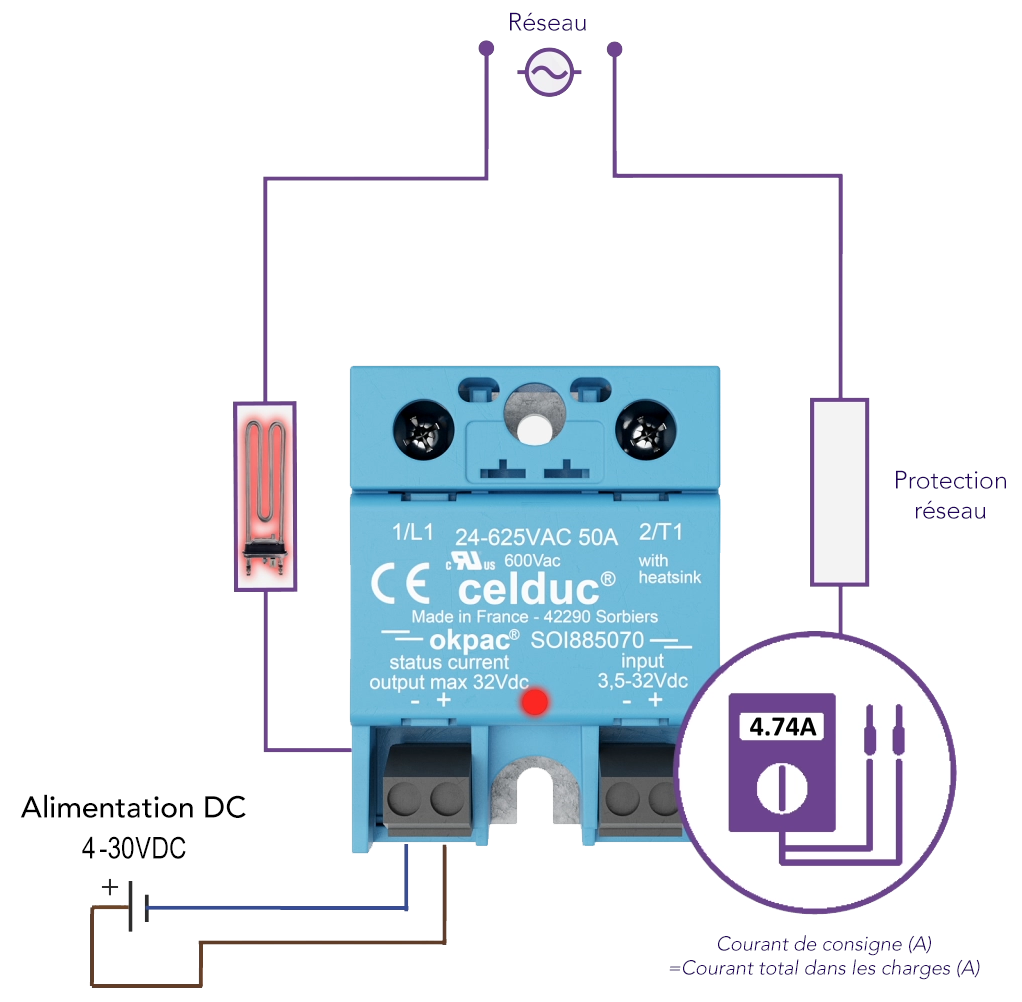

2-Un nouveau modèle de relais statique avec transformateur de courant intégré

Notre gamme SOI intègre un transformateur de courant (TC) ainsi qu’un contact d’état / status et permet donc la commutation du courant de charge en donnant simplement l’information de la présence du courant en sortie qui doit alors être interprétée par l’utilisateur ou le système.

Fonctionnement normal : Lorsque la commande n’est pas activée, la LED est éteinte. Pas de courant / Sortie d’état (Status) fermée. Quand la commande est ensuite activée, le relais à diagnostics SOI indique donc la présence de courant dans la charge.

Avantages de la gamme SOI : Relais statique « intelligent » avec transformateur de courant intégré

Ce relais est idéal pour détecter une rupture de charge et garantir la meilleure qualité de processus
Le transformateur de courant intégré (CT) permet de réduire les étapes de câblage
La détection de courant est intégrée au produit pour éliminer le besoin d’installer un transformateur de courant externe.

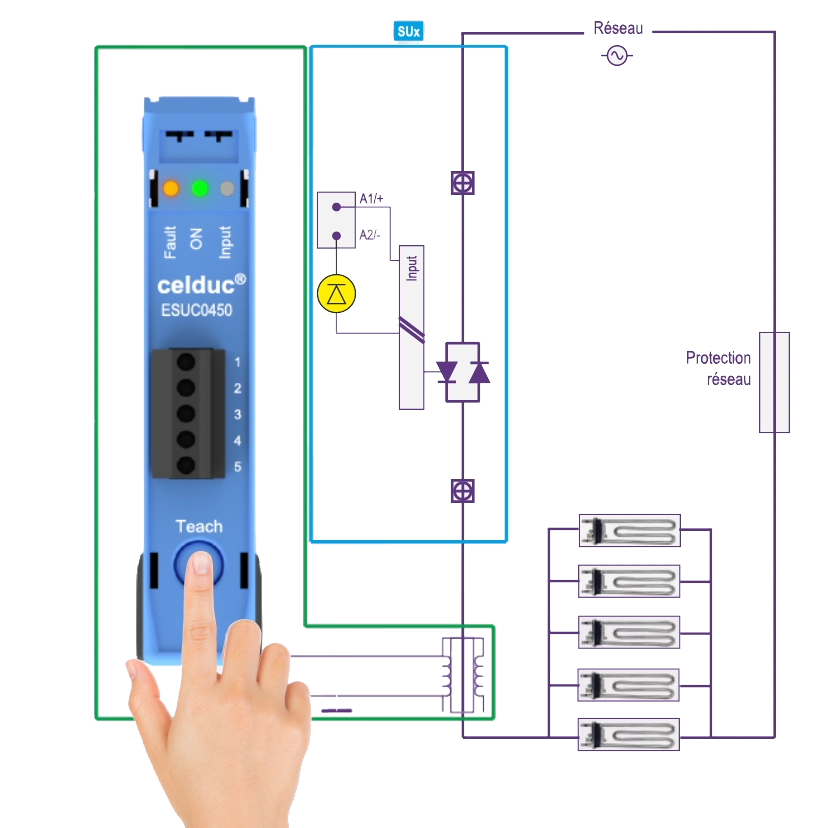

3-Module ESUC : Module de détection et de diagnostics de courant

Le module ESUC est directement clipsable sur la gamme SU, SUL, SUM. Combiné avec nos relais statiques SU/SUL et SUM vous ajoutez une fonction diagnostics et contrôlez jusqu’à 5 charges chauffantes.

Avantages du module ESUC :

Détection rapide de nombreux défauts (dont la détection de rupture de charge partielle).
Contrôle en temps réel du bon fonctionnement de votre installation
Fiabilité et qualité des produits fabriqués garanties
Faible encombrement avec sa largeur de montage de 22,5mm
Réduction du temps de câblage
Utilisation en triphasé ou multizone possible

4- ECOM : Module intégrant un régulateur de température PID, une mesure de courant et une interface de communication.

Le module ECOM est directement clipsable sur la gamme SU, SUL, SUM et permet une lecture du courant et alarmes via une interface de communication.

Avantages du module ECOM :

Interface de communication : surveillance en temps réel via le protocole Modbus RTU
Diagnostic de l’état de la charge et du relais avec génération d’alarmes
Mesure de courant jusqu’à 50A avec transformateur d’intensité
Mesure de température, Régulation PID et Alarmes

5- Relais statiques triphasés à diagnostics

Grâce à son contact auxiliaire, notre relais SMB8670910 peut transmettre en temps réel des informations sur l’état de la charge, de la sortie du relais et du réseau.

La sortie d’état (statique) est normalement fermée en l’absence de défaut sur la charge et sur le relais. En cas de défaut, la sortie d’état est ouverte.

Fonctionnement normal :

Lorsque la commande n’est pas activée, tous les voyants sont éteints. Pas de courant / Sortie de diagnostic fermée.

Si ensuite on active la commande :

– La LED verte indique l’activation de la commande.

– La LED rouge est éteinte pour indiquer que l’installation est conforme.

Voici les défauts détectés par notre SMB8670910 :

-Etat du réseau : Notre SMB8670910 détecte une absence réseau, lors d’une coupure réseau ou la rupture d’une phase.

-Etat de la charge : Notre relais SMB8670910 vous permet de connaître, en temps réel, l’état de la charge : connectée ou pas. En cas de charge coupée, la sortie d’état est ouverte et la LED rouge est allumée.

-Etat de la sortie du relais : Il est également important de connaître l’état de la sortie du relais (fermée ou pas). Lorsque le relais est en court-circuit, la sortie d’état est ouverte et la LED rouge est allumée.

Avantages de notre SMB8670910 :

Simple d’utilisation
La fonction diagnostics ne nécessite pas d’alimentation
Temps de réaction court < 100ms
Le contact de sortie diagnostic libre de potentiel permet différentes configurations de câblage

6- Vous avez besoin de solution diagnostics spécifiques ?

Notre bureau d’études et notre service commercial sont capables de vous proposer une solution optimale en réponse à votre cahier des charges.

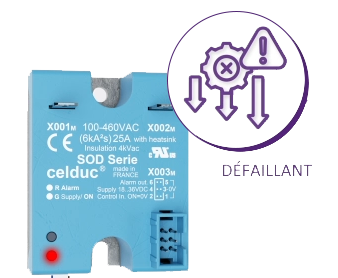

Voici un exemple de développement spécifique :

En plus de défaillances externes, ce produit spécifique peut également détecter des défaillances internes du relais. Par exemple une défaillance de l’opto-coupleur, du thyristor ou de l’une des soudures. En cas de défaillance, la sortie d’état est ouverte et la LED rouge est allumée.

celduc® vous propose des relais statiques fiables et performants avec des fonctions de diagnostics intégrées.
