Vers un système de production plus intelligent : solutions celduc

Les relais statiques offrent plus de possibilités en matière de diagnostics, protection et communication que les relais électromécaniques. Ces éléments deviennent très importants pour être en phase avec les évolutions de l’industrie 4.0. L’objectif de l’industrie 4.0 est d’optimiser les opérations de fabrication rapidement et efficacement en fournissant des informations telles que les performances et autres défauts qui peuvent nécessiter une intervention rapide.

Dans cet article nous vous présentons les solutions celduc relais afin de vous expliquer comment celduc, en tant que fabricant français de relais statiques, peut contribuer à l’implémentation de cette vision tournée vers l’avenir. Les relais de puissance à Diagnostics permettent d’assurer des diagnostics et peuvent ainsi signaler tout problème éventuel.

Relais statiques triphasés

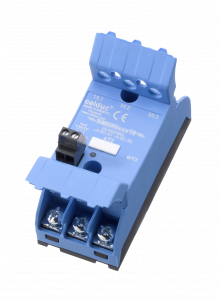

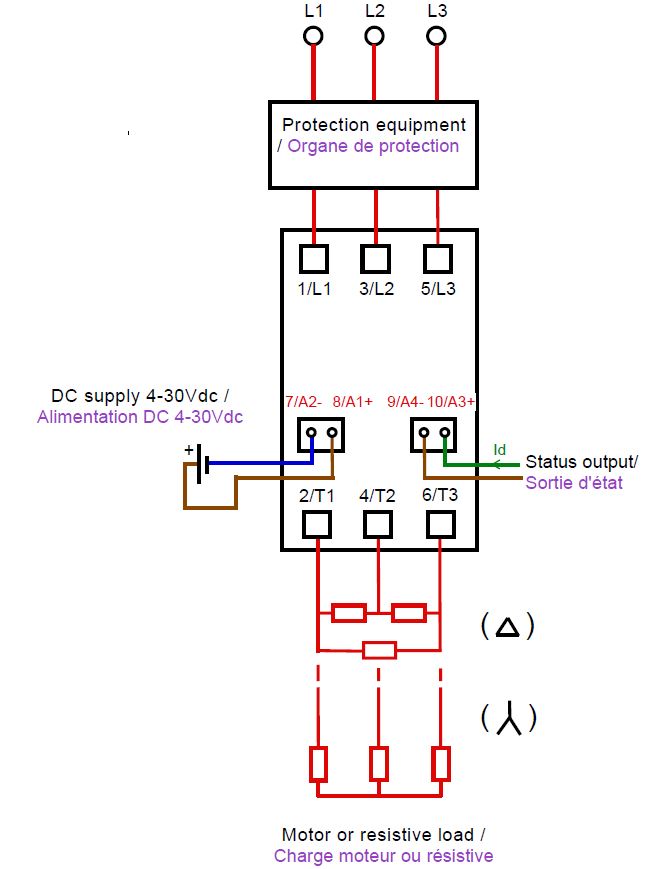

SMB8670910 avec un contact auxiliaire

Un contact auxiliaire permet de détecter différents défauts : relais en court-circuit ou charge coupée. La sortie d’état (statique) est normalement fermée en l’absence de défauts sur la charge et sur le relais. En cas de défaut la sortie d’état est ouverte.
Plusieurs sorties d’état (NF) peuvent être mises en série pour avoir une seule information défaut.

Applications typiques : Applications triphasées où le problème doit être détecté immédiatement en raison d’un processus à grande vitesse (par exemple : emballage d’aliments ou de médicaments)

Pour plus d’informations sur ce produit

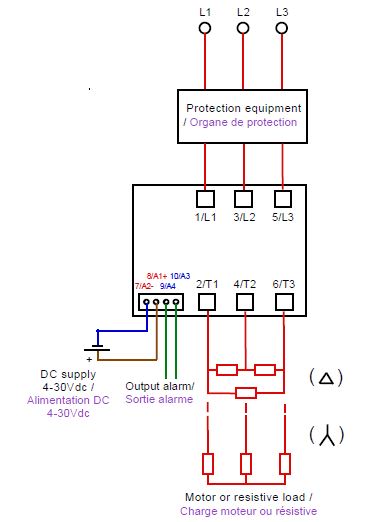

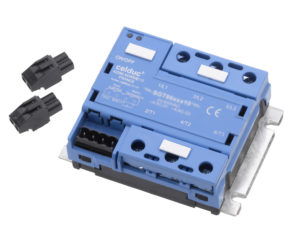

SGT8650810 avec Alarme en Température

L’alarme en température détecte la surchauffe de la pièce et se réinitialise en dessous de 70 °C.
Si la limite de température prédéfinie est dépassée, le capteur en température s’ouvre et le relais statique est fermé.

Applications typiques : pilotage de résistances de chauffe

Pour plus d’informations sur le produit

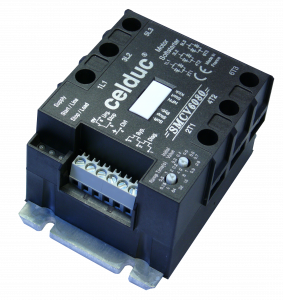

SMCV SMCW : Démarreurs progressifs triphasés AC

Le plus équilibré et le moins perturbateur des démarreurs progressifs triphasés du marché permet également un diagnostic du réseau, de la charge et de l’état du produit. Ces fonctions de diagnostic et d’auto-test peuvent renseigner l’équipe chargée de la maintenance de la machine et ainsi réduire les coûts et délais d’arrêt de la production.

Pour plus d’informations sur la gamme SMCV-SMCW

Relais statiques monophasés à Diagnostics

Notre gamme de relais à diagnostics existe en boîtier celpac (prêt à l’emploi) avec notre gamme SILD et okpac® (à monter sur dissipateur) avec nos SOD et SOI.

Gammes SOD/SILD

Ces relais permettent à l’utilisateur de connaître l’état de la charge (charge résistive), de la sortie du relais et du réseau grâce à un contact NF (Normalement Fermé) de diagnostic.

La fonction diagnostic ne nécessite pas d’alimentation externe (brevet celduc®) les contacts de différents relais peuvent être mis en série. Il est possible d’utiliser ces relais pour un diagnostic dans un système en triphasé, câblage en étoile sans neutre.

Applications Typiques : Applications où le problème doit être détecté immédiatement en raison d’un processus à grande vitesse (par exemple, emballage d’aliments ou de médicaments)

Vous voulez en savoir plus ? Gamme SOD – Gamme SILD

Gamme SOI

Notre gamme SOI intègre un transformateur de courant (TC) ainsi qu’un contact de report et permet donc la commutation du courant de charge en donnant simplement l’information de la présence du courant en sortie qui doit alors être interprétée par l’utilisateur ou le système.

Ces gammes conviennent à toutes les applications de chauffage où un maintien fiable et précis des températures est crucial pour la qualité du produit final. Les applications typiques incluent les machines d’injection plastique, les machines d’extrusion et les machines de moulage par soufflage PET, les machines d’emballage/emballage, les machines de stérilisation, les tunnels de séchage…

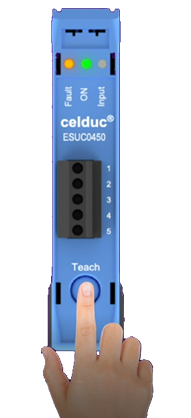

Module ESUC de Diagnostics et de Mesure de courant : 1 relais pour plusieurs charges + solution compacte et prête à l’emploi

Monté sur nos relais statiques SU, SUL et SUM, il permet de surveiller le courant de charge.
Solution idéale pour un contrôle jusqu’à 5 charges chauffantes commutées par un relais standard celduc SU/SUL.
L’apprentissage du courant de consigne se fait par bouton poussoir ou par entrée externe TOR.
Applications typiques : Application où les zones de chauffe sont composées de plusieurs résistances (ex : plancher chauffant dans les trains)

Pour plus d’informations sur sa mise en œuvre et son fonctionnement, découvrez notre tutoriel vidéo.

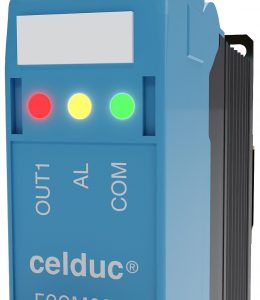

Module ECOM intégrant un régulateur de température PID, une mesure de courant et une interface de communication : pour une lecture du courant et alarmes via une interface de communication

L’ECOM0010 combiné avec nos relais statiques SU/SUL est une solution compacte intégrant une interface de communication, une mesure de courant et un régulateur de température PID.
ECOM est la solution la plus compacte du marché qui intègre les dernières technologies de mesure et de contrôle.

Cette solution est la réponse aux besoins de réduction des coûts de câblage et de la taille des armoires électriques.

Applications typiques : Application où le maître doit obtenir les valeurs de courant de charge de nombreuses zones de chauffe (par exemple, les machines de moulage par soufflage).

Un article de blog vous détail les fonctions principales de ce module.

Solutions spécifiques client

Celduc® relais développe également des solutions adaptées à votre cahier des charges. N’hésitez pas à nous consulter.

Dans de nombreux pays, la production industrielle a franchi un cap en faisant siennes les nouvelles technologies caractéristiques de l’industrie 4.0. L’automatisation avec la multiplication des robots intelligents, les objets connectés et l’impression 3D transforment le mode de fabrication et les conditions de travail des opérateurs. Celduc® relais est là pour vous accompagner.
