Relais statiques avec un courant de commande régulé

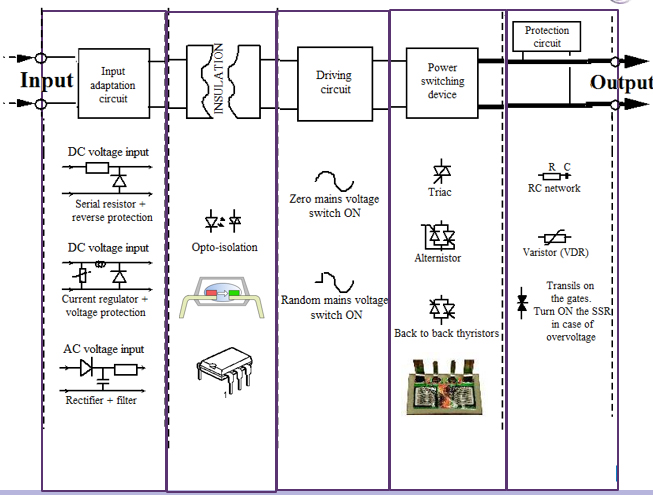

SSR construction

celduc relais propose des relais statiques avec différents types de circuits d’entrée.

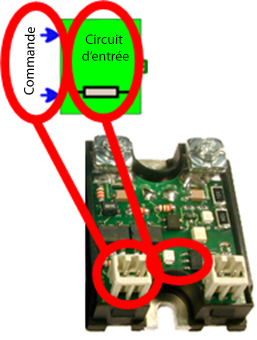

Circuit d'entré

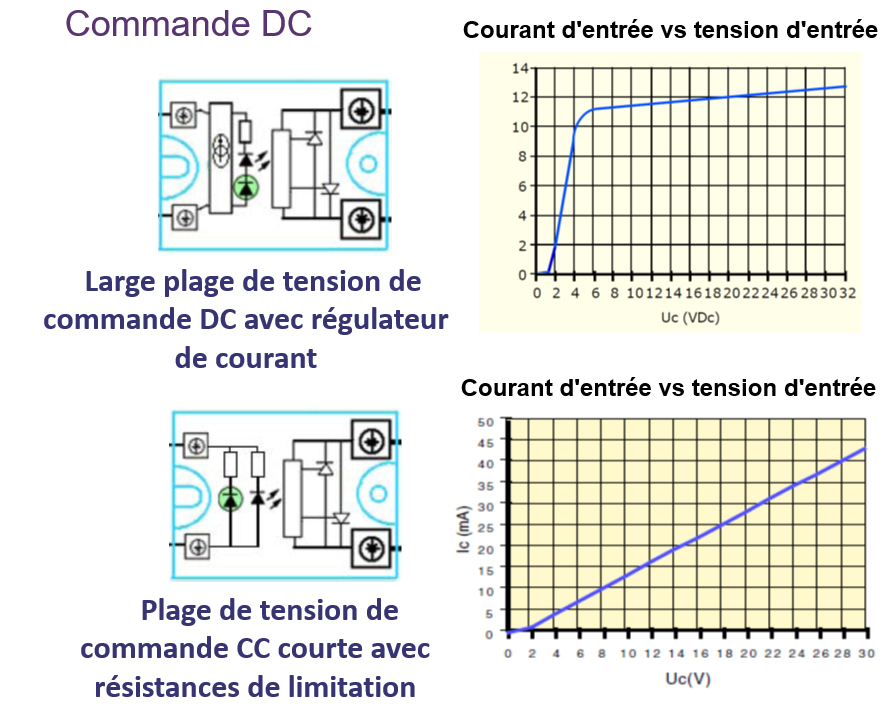

Voici les types de configuration en commande DC

Commande DC ssr

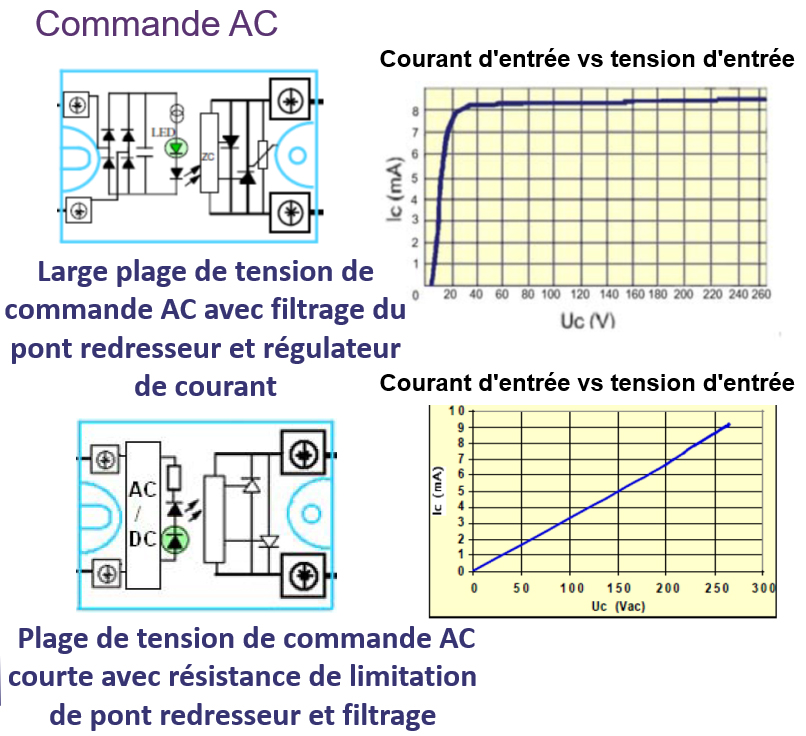

Voici les types de configuration en commande AC

Commande AC SSR

Pour les relais statiques à commande AC ou DC, nous proposons des versions avec régulateur de courant qui limite la variation du courant d’entrée par rapport à la tension d’entrée.

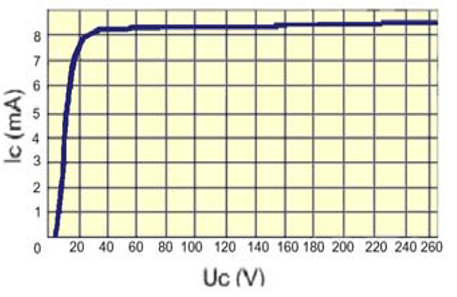

Vous pouvez facilement reconnaître ces versions grâce à la courbe «Input: Ic = f (Uc)» de nos fiches techniques qui ressemble à ceci:

input curve

Quels sont les avantages d’un courant de commande régulé ?

  • Limitation de la consommation électrique et permet une économie d’énergie: taille plus réduite de l’alimentation surtout si le nombre de SSR est élevé
  • Limitation de la dissipation de puissance (chaleur) à l’entrée: Prolonge la durée de vie du relais et de son optocoupleur
  • Plage de commande plus large
