Relais statiques avec connectique par cosses FASTON : pour une installation rapide !

Un raccordement Faston est un raccordement par clipsage, sans vis. Les cosses FASTON permettent donc une connexion rapide.
Ces produits sont adaptés aux courants jusqu’à 25A (15A pour les cosses 4,8mm et 25A pour les cosses 6,3mm selon la norme IEC62314).

celduc® relais propose des relais à bornes FASTON monophasés, biphasés et quadruples.

Pourquoi utiliser une connectique Faston?

Les relais statiques à cosses Fast-On présentent de nombreux avantages :

  • Solution économique
  • Raccordement simple, rapide et sans outil (fast-on !)
  • Connexion sécurisée pour les faibles courants
  • Pas besoin de maintenance électrique préventive (resserage des connexions)




Limites en courant à prendre en considération

limit faston

Taille des cosses

celduc® relais utilisent les cosses les plus standards du marché.

-6,3 mm

Faston 6,35 mm




-et 4,8 mm

faston 475 mm

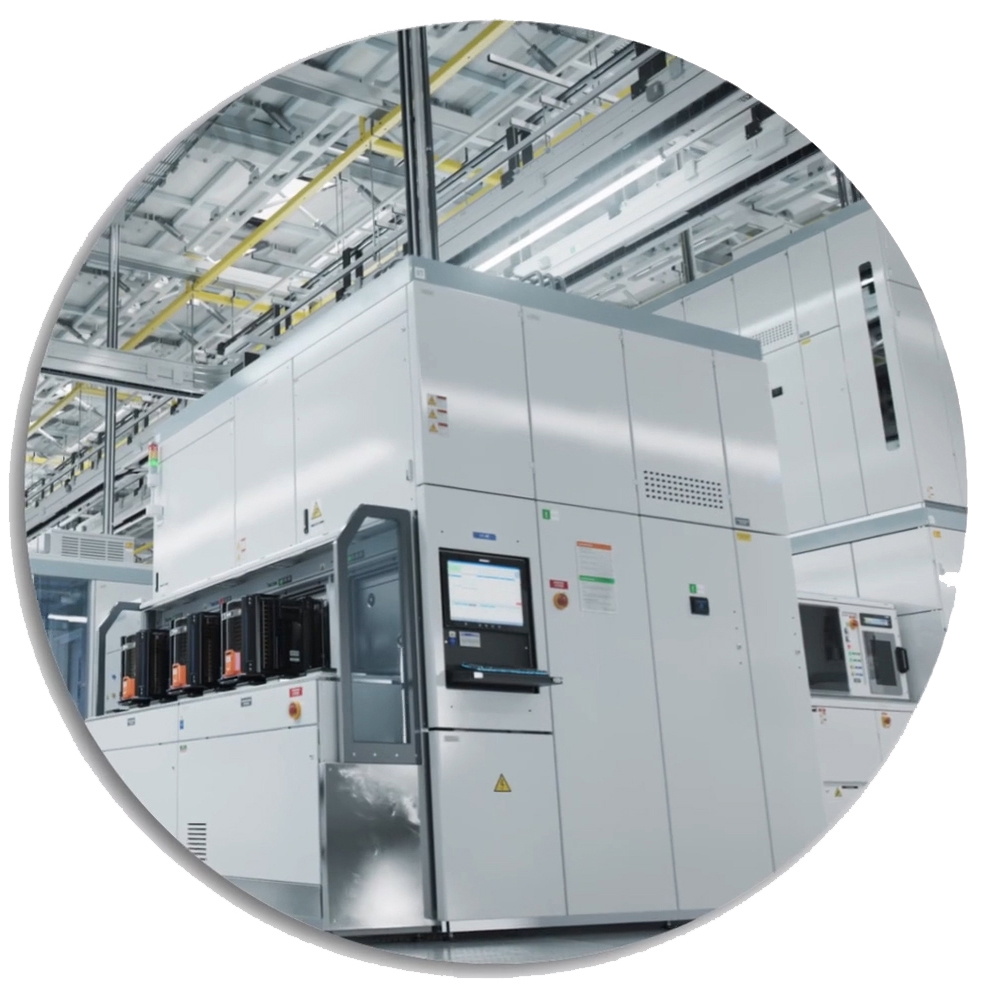

Pour quelles applications ?

Les relais statiques à cosses Faston sont une solution largement utilisée dans les équipements électroménagers et dans l’industrie alimentaire (machines à café, toasters, …)


La bonne tenue aux vibrations fait des relais statiques à cosses Faston une solution très demandée dans l’industrie ferroviaire.


Ils peuvent également être utilisés pour tous types de charges (exemple : moteurs asynchrones monophasés).


Gamme celduc® de relais statiques à cosses FASTON

celduc® relais propose une large gamme de produits à cosses FASTON :

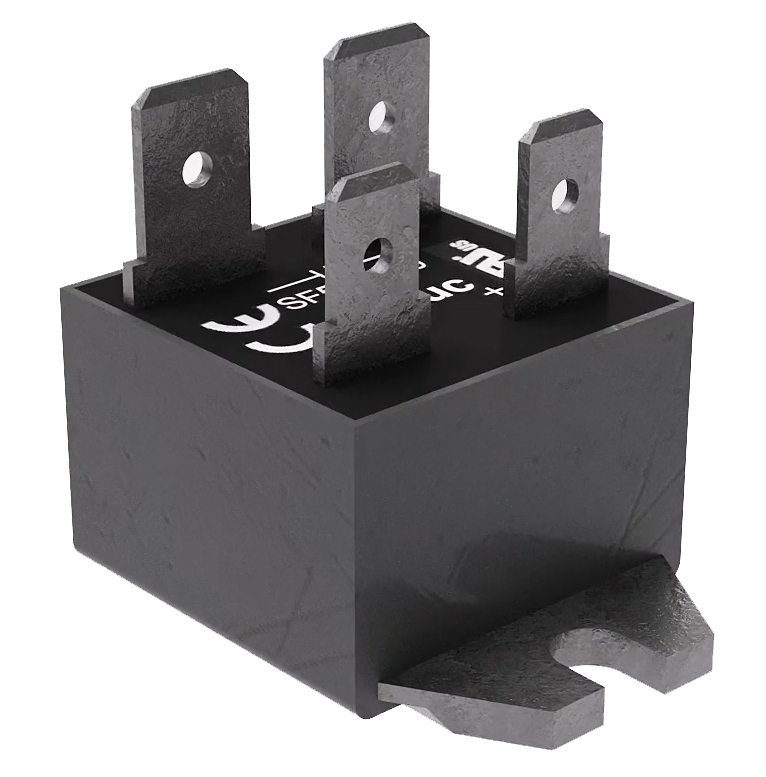

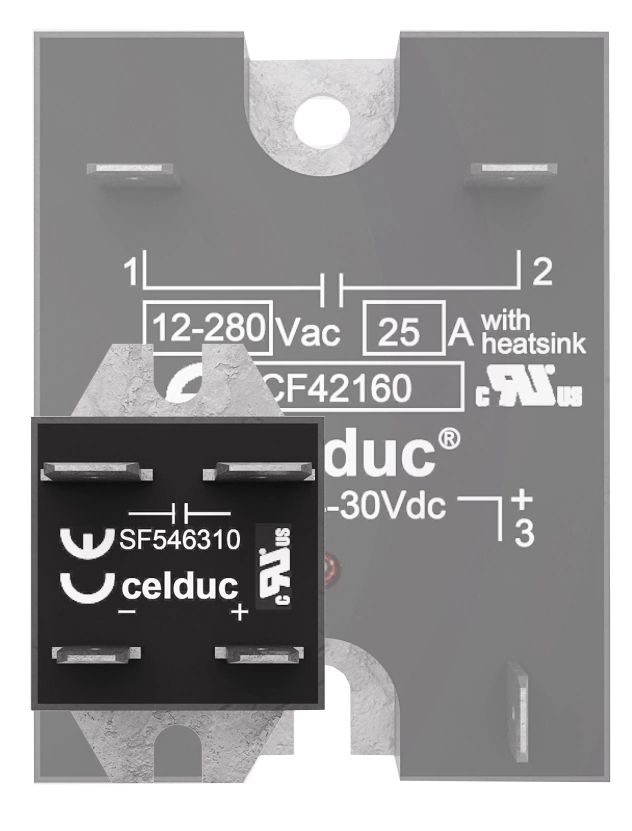

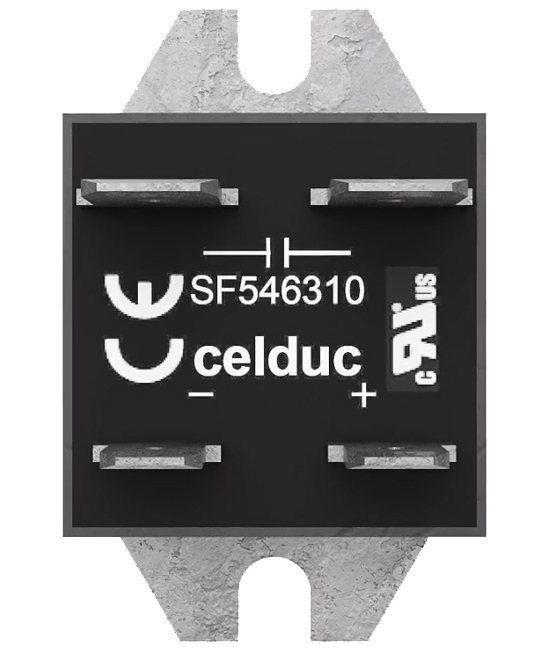

Gamme SF5 : relais statique miniature pour un gain de place dans vos armoires


Seulement 30% de l’encombrement normalement requis avec les relais statiques Hockey-Puck standard

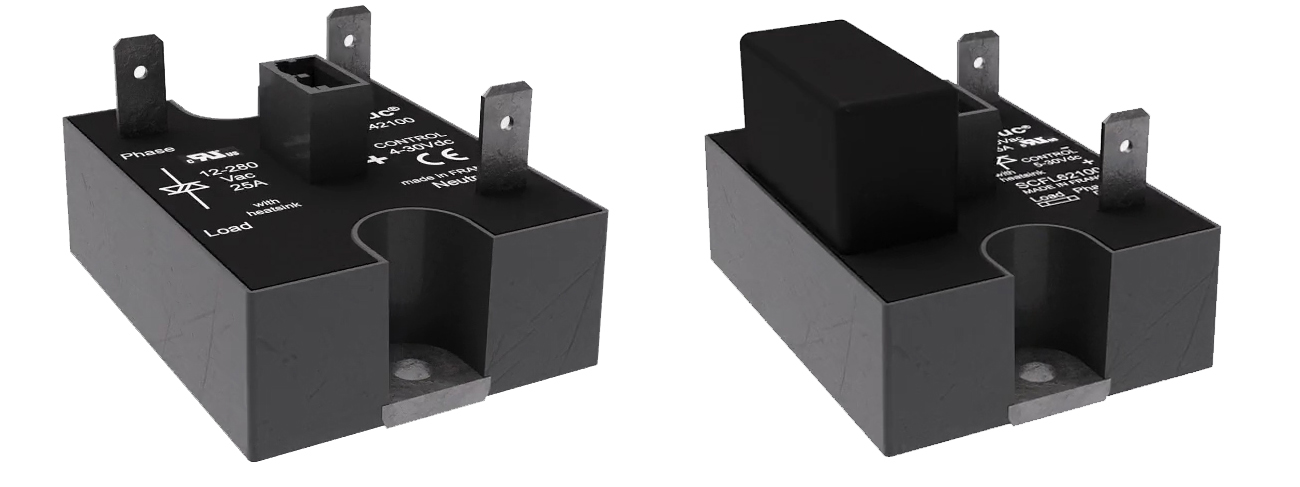

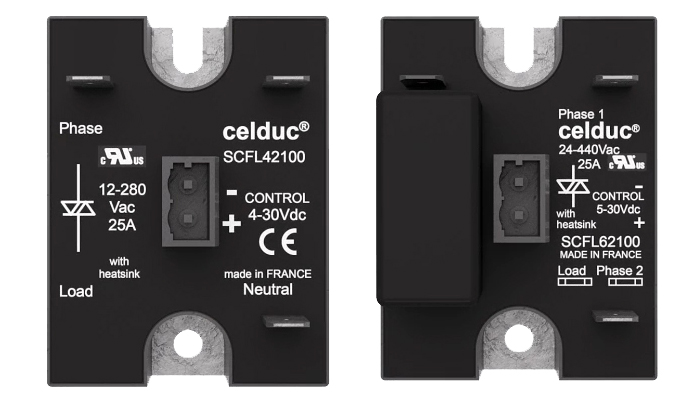

Gamme SCFL : relais statiques optimisés CEM (émission électromagnétique réduite)

Cette gamme conforme aux normes d’émissions conduites EN 50081-1 (Norme générique émission pour le résidentiel).

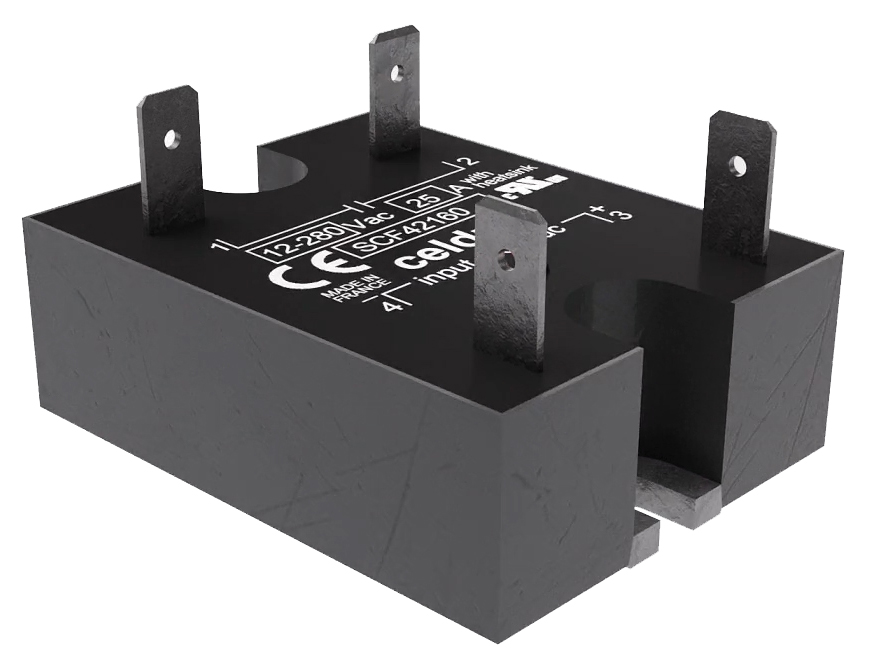

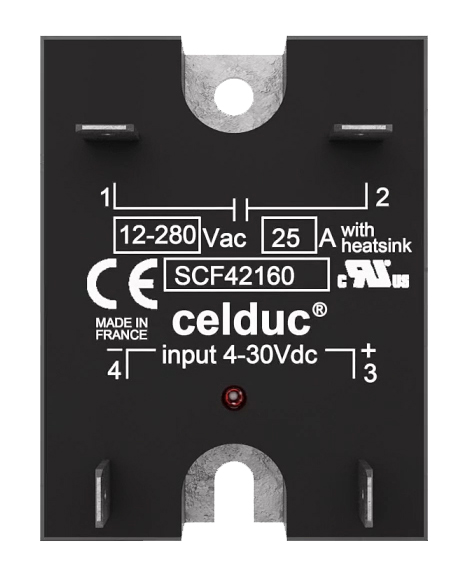

Gamme SCF : relais statiques adaptés au contrôle de charges résistives

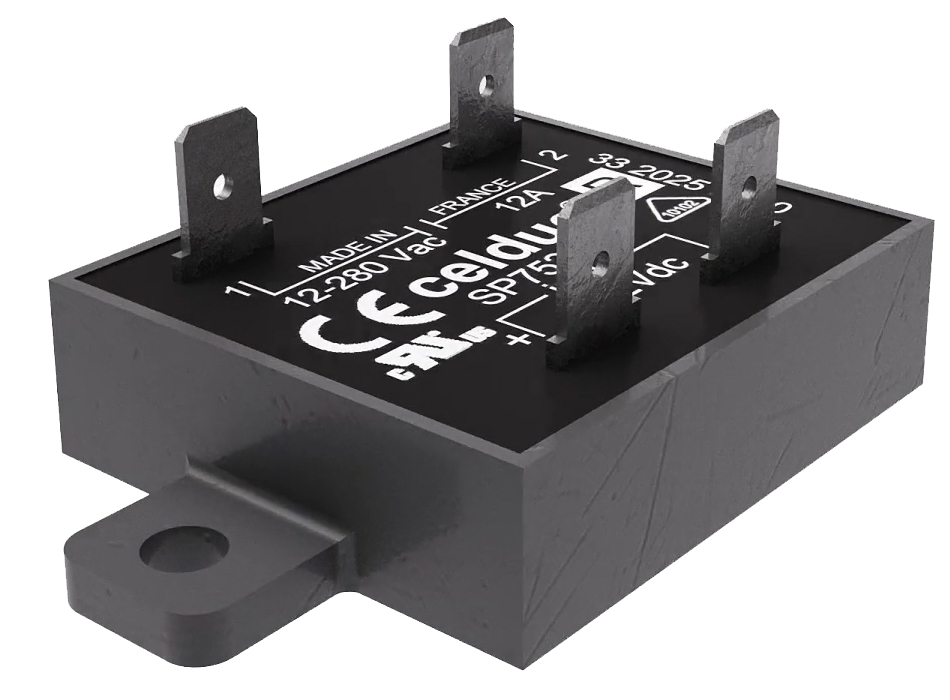

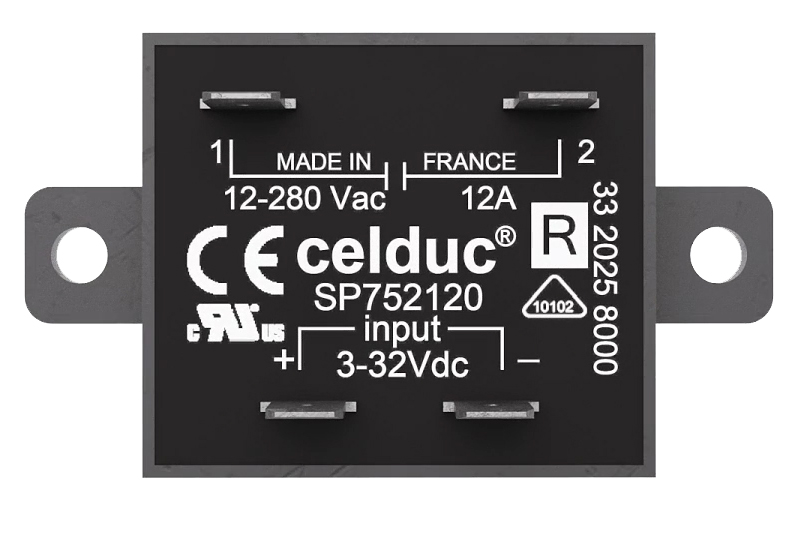

Gamme SP7/SP8 : relais statiques adaptés à tous types de charges




Dans un boîtier entièrement plastique, ces relais peuvent commuter jusqu’à 12 A AC51.

Grâce à des composants haute immunité, une protection en surtension intégrée combinée à des éléments de puissance à 800 Vpic, ces relais conviennent à tout type de charge, comme le chauffage ou le pilotage de moteurs asynchrones monophasés.

celduc® relais propose à la fois un modèle synchrone (commande au zéro de tension) et un modèle asynchrone (commande instantanée).

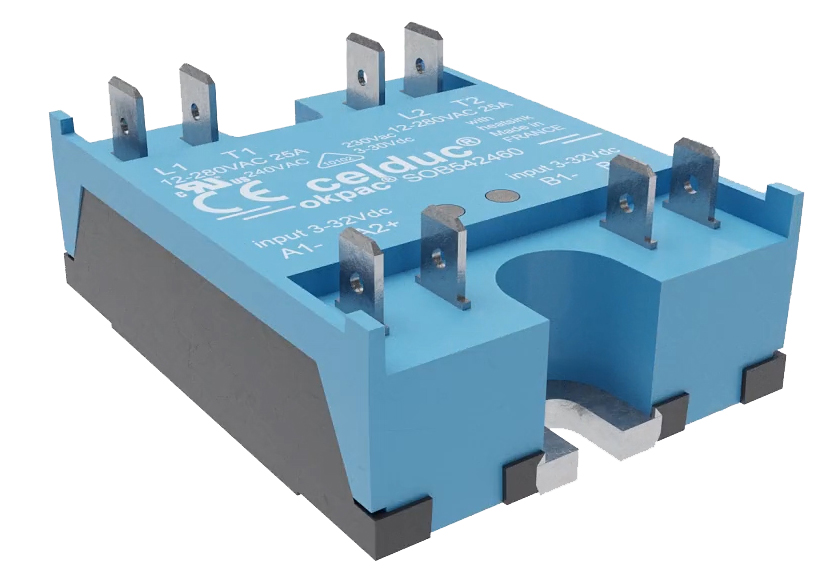

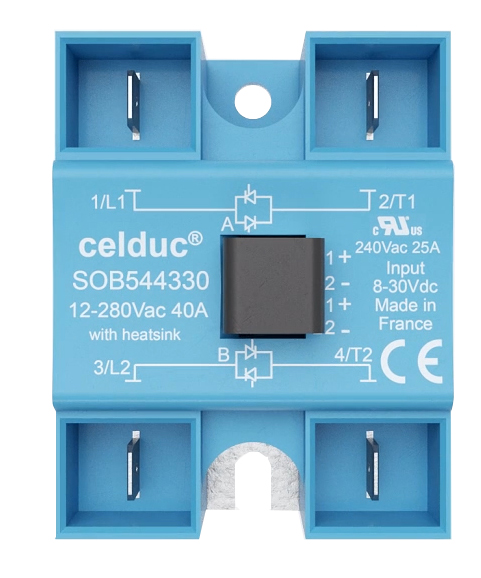

Gamme SOB5 : relais statiques biphasés

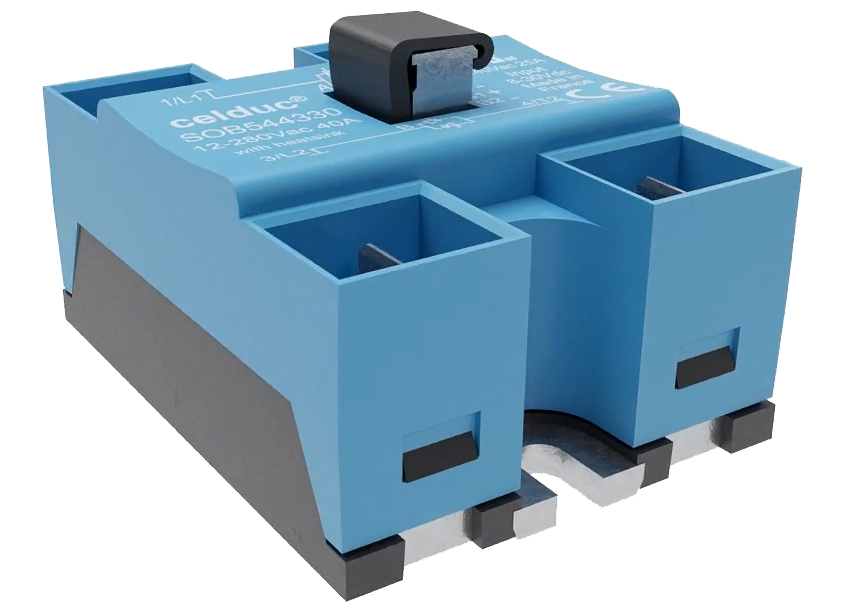

Dual okpac® avec connectique de puissance par cosses FASTON 6.3mm protégées contre le toucher et entrées doubles avec connecteur type CE100F ITWPANCON ou équivalent. Références celduc : SOB544330 et SOB564330

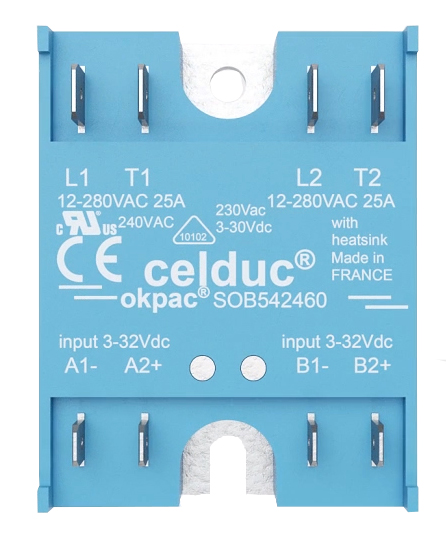

Dual okpac® avec connectique de commande et de puissance par cosses FASTON. Références celduc : SOB542460 et SOB562460

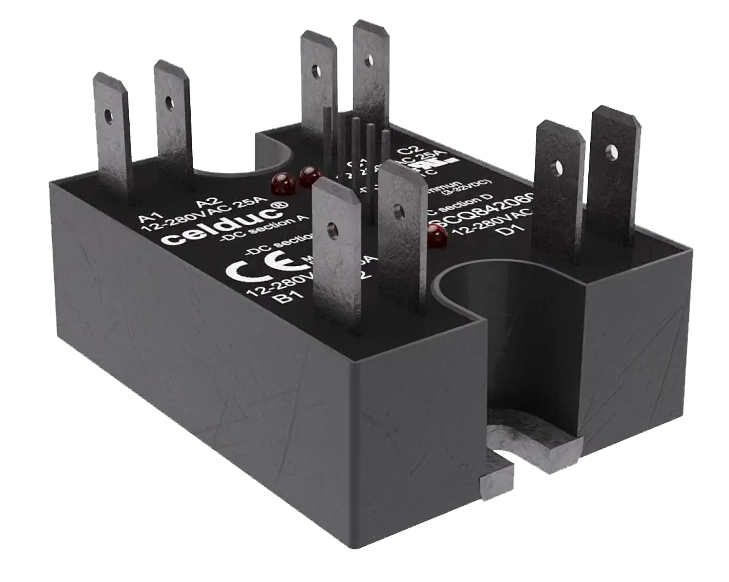

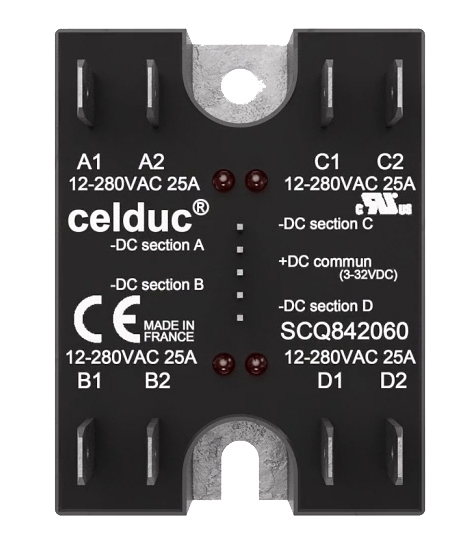

Gamme SCQ : relais statiques quadruples


Quatre relais statiques dans un boîtier hockey-puck standard !


Solutions adaptables :

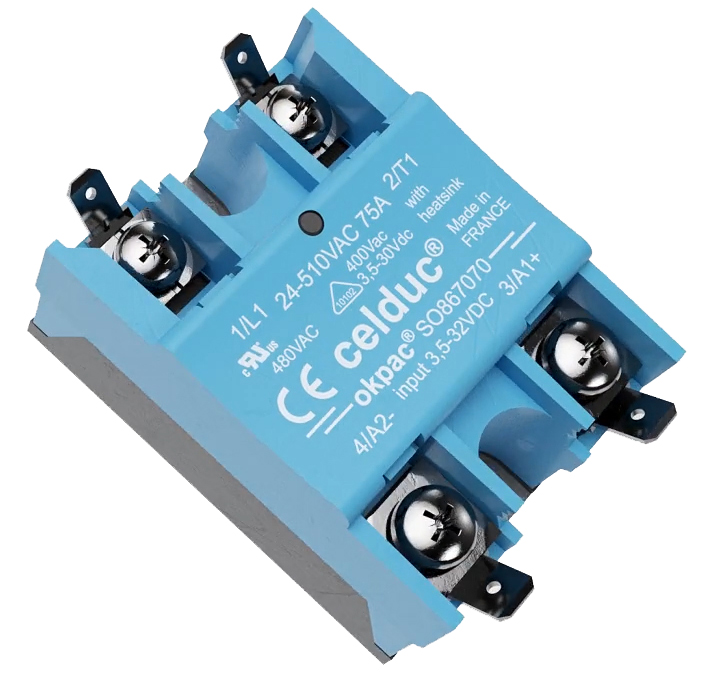

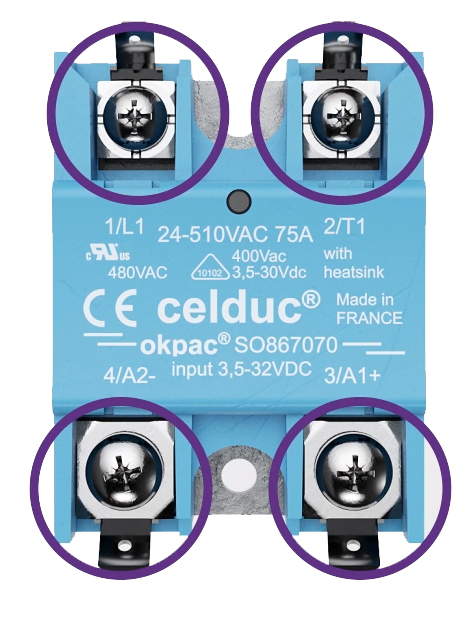

Un kit de raccordement de puissance à cosses Faston est disponible et peut-être monté sur nos gammes standards de relais statiques avec plots de raccordement par vis.


Précautions d’emploi

Il existe différentes qualités de cosses Faston avec des différences de contact plus ou moins élevées et qui peuvent évoluer lors de leur vieillissement.

La qualité de la cosse ainsi que du sertissage a toute son importance : une mauvaise qualité peut engendrer un échauffement anormal pouvant entraîner une baisse de la durée de vie du relais statique.
