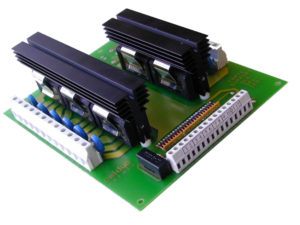

Un relais pour circuit imprimé peut être monté directement sur votre carte de circuit imprimé en tant que composant traversant. Il est utilisé dans de nombreux domaines électriques et électroniques.
La gamme de relais statiques celduc® pour montage sur circuit imprimé est disponible dans différents modèles avec sorties CA (courant alternatif) ou CC (courant continu) et pour les applications nécessitant des valeurs nominales de 1 à 30A entre 12 et 280Vac ou entre 24 et 600Vac ; ou de 1 à 10A jusqu’à 200Vdc.
(Eléments de puissance utilisés : Thyristors de 16 à 75A)
Tout le monde connaît les défis : arrêt imprévu des productions, pics de charge critiques, pannes dans des processus de production hautement sensibles. Nos relais statiques allient les plus hautes exigences à une qualité absolue.
Certains modèles sont construits avec des thyristors tête-bêche montés sur substrat céramique avec liaisons Bonding-wires. Cette technologie réduit la fatigue thermique et augmente la durée de vie de nos produits. C’est pourquoi les relais statiques celduc® peuvent être utilisés partout où la durée de vie et la fiabilité sont des priorités.
Certains modèles intègrent une protection en tension.
La compatibilité électromagnétique ou CEM (en anglais, electromagnetic compatibility ou EMC) est l’aptitude d’un appareil ou d’un système électrique, ou électronique, à fonctionner comme prévu dans l’environnement électromagnétique pour lequel l’appareil est conçu, sans produire lui-même des perturbations électromagnétiques intolérables.
Les relais statiques celduc® pour circuits imprimés ont une très haute immunité aux perturbations CEM.
Tous les relais SSR de celduc® sont soumis à des tests de fonctionnalité et d’isolement. Ceci garantit à 100% le fonctionnement et la fiabilité de la séparation entre les circuits de commande et de puissance.
La gamme SKA, ayant une protection en surtension intégrée, est adaptée à la plupart des charges, pour des courants commutables jusqu’à 5A.
Les applications typiques sont le contrôle moteur, le pilotage d’électrovannes et de charges résistives.
Cette gamme SKB est optimisée pour les charges résistives et pour des courants commutables jusqu’à 5A. Applications typiques : contrôle de résistance de chauffe.
La gamme SKL de celduc® utilise des éléments de puissance de 16 à 75A et la Technologie TMS² 4ème génération, offrant une plus longue durée de vie.
La valeur I²t (ampères carrés secondes) est le courant maximum en fonction du temps que les thyristors peuvent supporter. La valeur I²t pour la gamme SKL est donnée jusqu’à 5000A²s.
Il est donc possible d’utiliser un disjoncteur pour une protection contre les courts-circuits.
Applications typiques : contrôle moteurs ou lampes avec tenue aux courants de surcharge très importante
La gamme SKH est une gamme de relais statiques « prêts à l’emploi » avec dissipateur intégré, adaptée à des applications avec courant commutable jusqu’à 10A.
Ces modèles sont compatibles avec les relais électromécaniques.
Courant commutable jusqu’à 4A. Découvrez cette gamme.
Ces relais miniatures à connectique par picots pour montage sur circuit imprimé sont adaptés à des applications nécessitant un courant commutable jusqu’à 10A.
Modules DC pour circuit imprimé utilisant la technologie BIPOLAIRE – Courant commutable jusqu’à 3A
La gamme SKD est une gamme de relais statiques avec sortie à transistor bipolaire. Cette gamme est adaptée aux applications à faible courant de commande et est idéale pour les charges résistives et inductives.
Modules DC pour circuit imprimé utilisant la technologie MOSFET – Courant commutable jusqu’à 10A
Les relais statiques avec sortie MOSFET est adaptée aux applications nécessitant une tenue aux surintensités transitoires (moteurs).
Cette gamme intègre également un Transil de protection en tension sur la sortie et des Modèles haute tension sont disponibles sur demande.
Ces modèles sont compatibles avec les relais électromécaniques.
Courant commutable jusqu’à 5A. Découvrez cette gamme.
Celduc® relais propose également une gamme de relais statiques triphasés pour montage sur circuit imprimé.

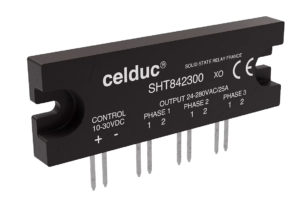

La gamme SHT est une gamme de relais statiques triphasés en boîtier compact.
Courant commutable jusqu’à 3X25A
Applications typiques : pilotage de charges de moyenne puissance sur réseau triphasé

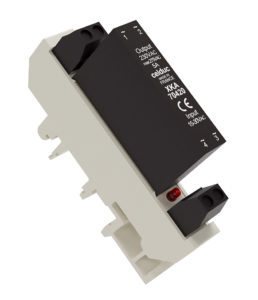

Celduc® propose également des relais statiques pour des montages sur Rail DIN.
Grâce à leur polyvalence, les relais statiques celduc® pour circuits imprimés peuvent être utilisés dans une large gamme d’applications telles que :
Electrovannes, voyants, contacteursUne électrovanne est un dispositif électromécanique d’un circuit hydraulique, qui utilise un courant électrique pour générer un champ magnétique et actionner ainsi un solénoïde qui contrôle l’ouverture du flux de fluide dans une vanne
Dans le cadre de ces applications, le courant d’appel peut être 4 fois plus que le courant nominal.
Id = 1,4xln
La gamme phare de relais celduc : Gamme SKA
Résistances de chauffeLes régulations de chauffage nécessitent des commutations fréquentes. Les relais statiques synchrones y sont particulièrement bien adaptés. Pour le dimensionnement du relais statique il faut tenir compte de la puissance de la résistance, mais aussi de la résistance à froid de certaines résistances qui peuvent être relativement plus faibles suivant le type.
Les normes produits donnent comme test de référence un courant de 1,4 fois le courant nominal de la charge.
Id = 1,4xln
Les gammes phares de relais statiques celduc® sont les gammes SKB et SKL
Lampes infrarouges ou éclairageUn courant d’appel important circule dans certaines lampes (environ 10 fois plus élevé que le courant nominal). Vous devez sélectionner un SSR de sorte que la valeur de crête du courant d’appel ne dépasse pas la moitié de la résistance de courant d’appel du SSR afin de ne pas endommager l’élément de puissance du relais statique (Thyristor).
Id = 10xln
Les gammes phares de relais statiques celduc® sont les gammes SKH et SKL.
MoteursLa commande de moteur a toujours été quelque chose de difficile à aborder car un moteur est une charge inductive avec de forts courants de démarrage (environ 8 fois plus élevé que le courant nominal) ainsi que des surtensions à l’ouverture du circuit.
Id = 8xln
Les gammes phares de relais statiques celduc® sont les gammes SKH et SKL.
Les facteurs à prendre en compte inclus le type de charge, le courant de la charge, le débit d’air et la température ambiante qui ont un impact sur la taille et l’espacement des relais statiques. Un relais statique monté sur circuit imprimé qui commute 5 ampères et dissipe environ cinq watts de puissance, nécessite un espacement supplémentaire en raison du besoin de dissipation thermique.
