Relais et Contacteurs statiques triphasés

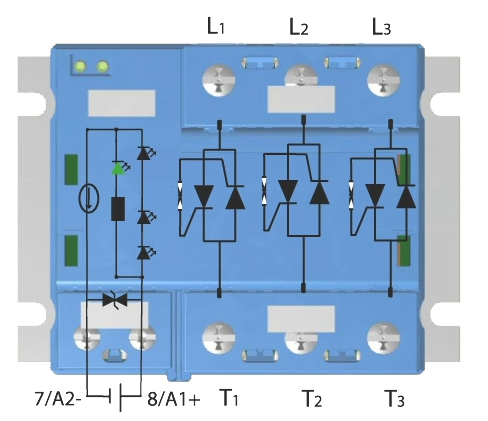

Un relais statique triphasé (SSR) est constitué de 3 relais statiques monophasés individuels montés dans un seul boîtier avec une entrée commune de sorte que chaque SSR soit alimenté simultanément. Il n’est pas rare d’utiliser 3 relais statiques individuels pour commuter une charge triphasée, mais cela se fait bien sûr généralement lorsqu’un relais statique triphasé ne convient pas pour diverses raisons. Cependant, l’approche la plus courante et la plus simple consiste à utiliser un relais triphasé afin de réduire le temps de câblage et un gain de place.

Les principaux avantages des relais statiques, qu’ils soient monophasés ou triphasés, sont largement connus : commutation rapide, longue durée de vie, très faible consommation d’énergie, résistance aux chocs et aux vibrations, choix précis du temps de commutation, …

Laissez-nous donc vous présenter les principales caractéristiques de la gamme de relais statiques triphasés de celduc® :

Caractéristiques de la gamme celduc® de relais triphasés :

Les relais statiques triphasés développés par celduc® sont disponibles en montage sur panneau ou sur rail DIN, jusqu’à 125A/690 VAC.

Les gammes sightpac (largeur de montage de 45 mm) et cel3pac (largeur de montage de 100 mm) sont conçues pour commuter diverses charges telles que des éléments chauffants, des moteurs ou des transformateurs.

Différents modèles sont proposés pour piloter des charges résistives jusqu’à 64 A et d’autres modèles sont plus adaptés pour piloter des moteurs jusqu’à 32 A lorsqu’ils sont utilisés avec un dissipateur thermique approprié. Ces relais ont un VDR ou un TVS intégré, selon les modèles, ce qui assure une protection contre les transitoires pour les applications industrielles lourdes. Nos relais statiques triphasés sont disponibles en versions AC ou DC, et avec LED de visualisation sur l’entrée.

Voici donc les principales caractéristiques

• Jusqu’à 125A/690 VAC
• Entrée AC ou DC
• Commutation au zéro de tension (synchrone) ou instantanée (asynchrone)
• Pilotage 3 phases avec coupure 2 ou 3 voies
• Modèles avec protection interne par réseau RC
• Modèles avec protection de l’étage de puissance par VDR ou TVS sur gâchettes de thyristors
• LED de visualisation sur l’entrée de couleur verte
• cURus, CE, UKCAn S-Mark et EAC reconnus

Gamme Sightpac® : Version compacte

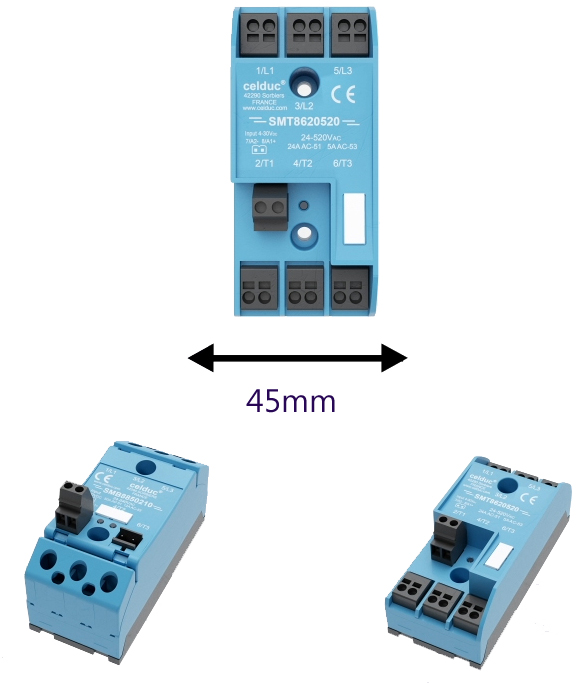

Sightpac® est une version compacte de 45mm de large et est l’une des gammes les plus appréciées du marché depuis son lancement en 2017.

Celduc® propose plusieurs types de raccordements :

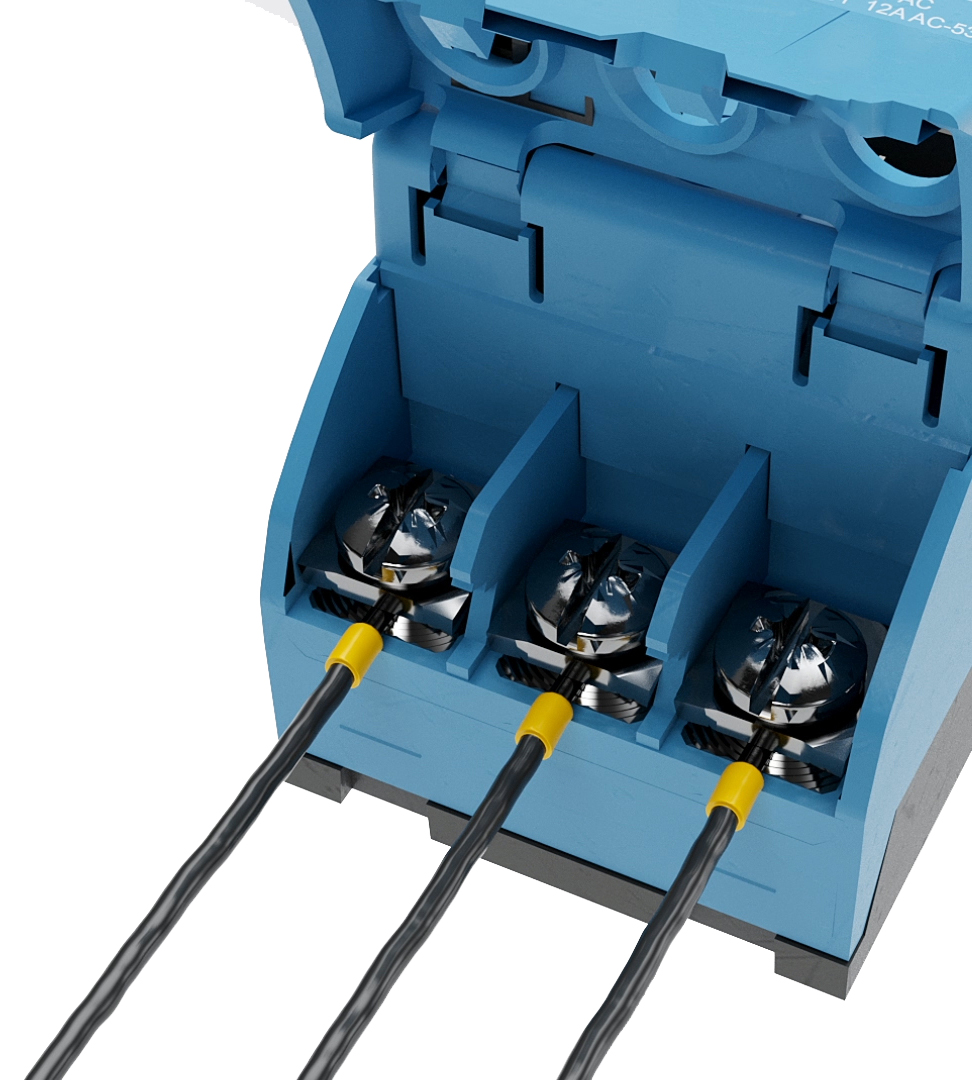

• Configuration 1 : Raccordement côté puissance par vis (M5) et raccordement côté commande par connecteur débrochable

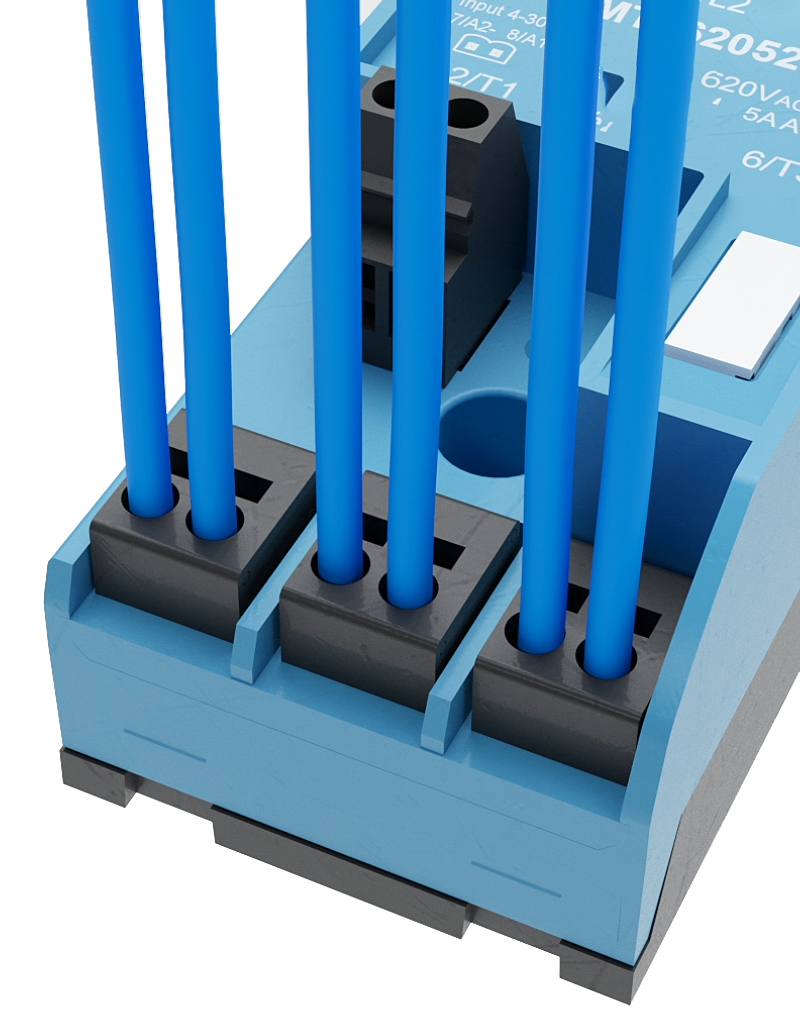

• Configuration 2 : Raccordement côté puissance par connecteurs à ressort (connecteurs type « push-in » doublés) qui est un raccordement simple, sans contrainte physique et sans outil. Le raccordement côté commande par connecteur débrochable

Gamme Cel3pac® : connectique améliorée afin d’augmenter les limites de courant commutable

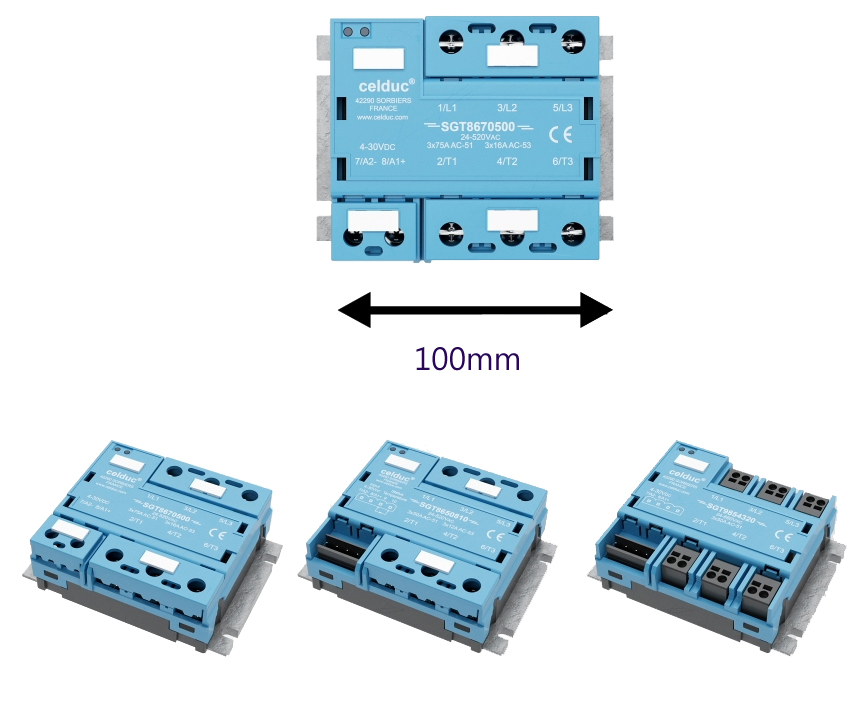

La gamme Cel3pac®, avec une largeur de montage de 100 mm est disponible au calibre maximal de 125A par phase, entrée AC ou DC et avec commutation instantanée (asynchone) ou au zéro de tension (synchrone).

Celduc® propose plusieurs types de raccordements :

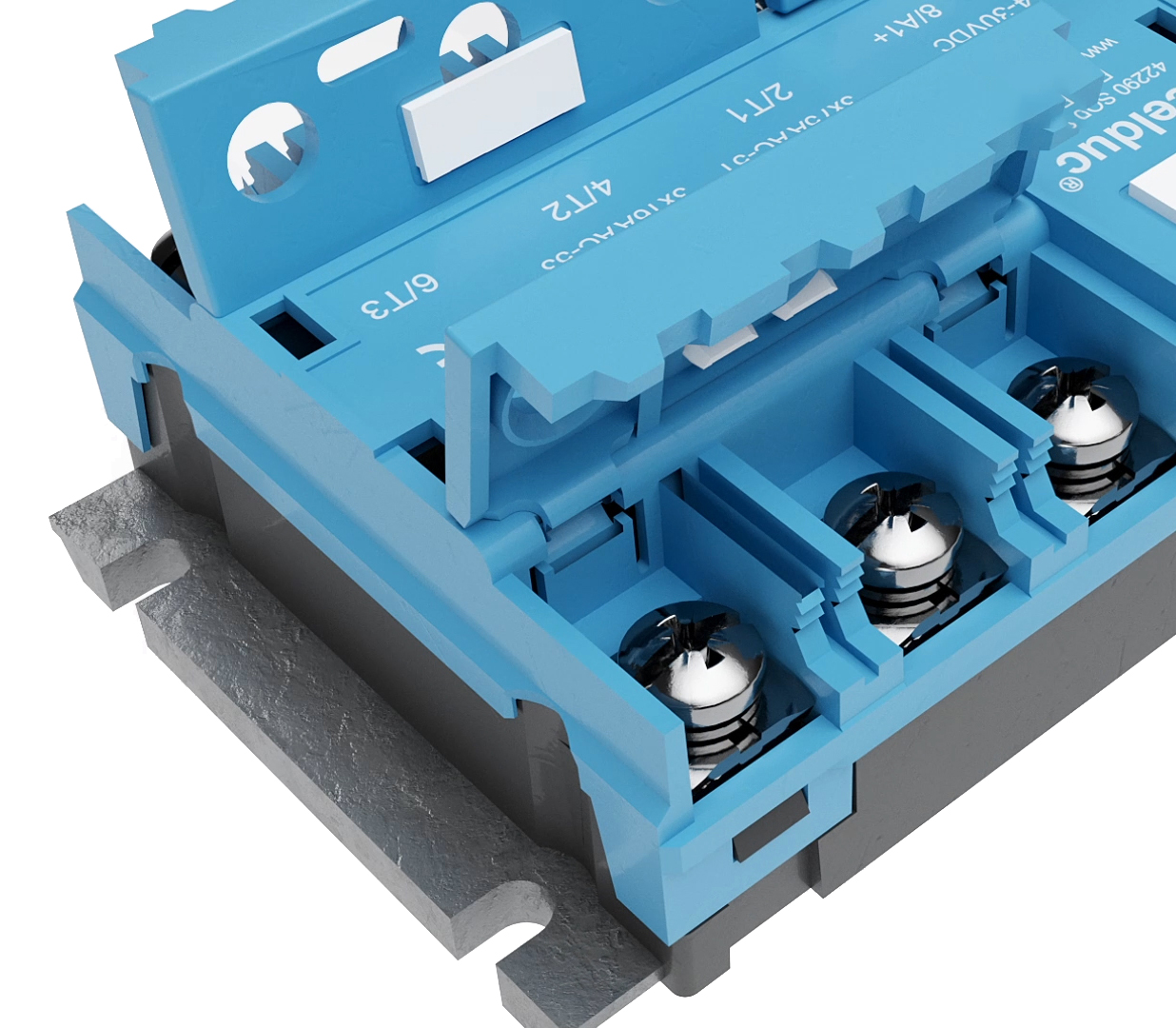

• Configuration 1 : Raccordement côté puissance et côté commande par vis. Rappel important : la taille des bornes côté puissance est jusqu’à 50mm2 (AWG0 / AWG1), ce qui améliore les limites de courant commutable que vous pouviez avoir avec d’autres modèles disponibles sur le marché

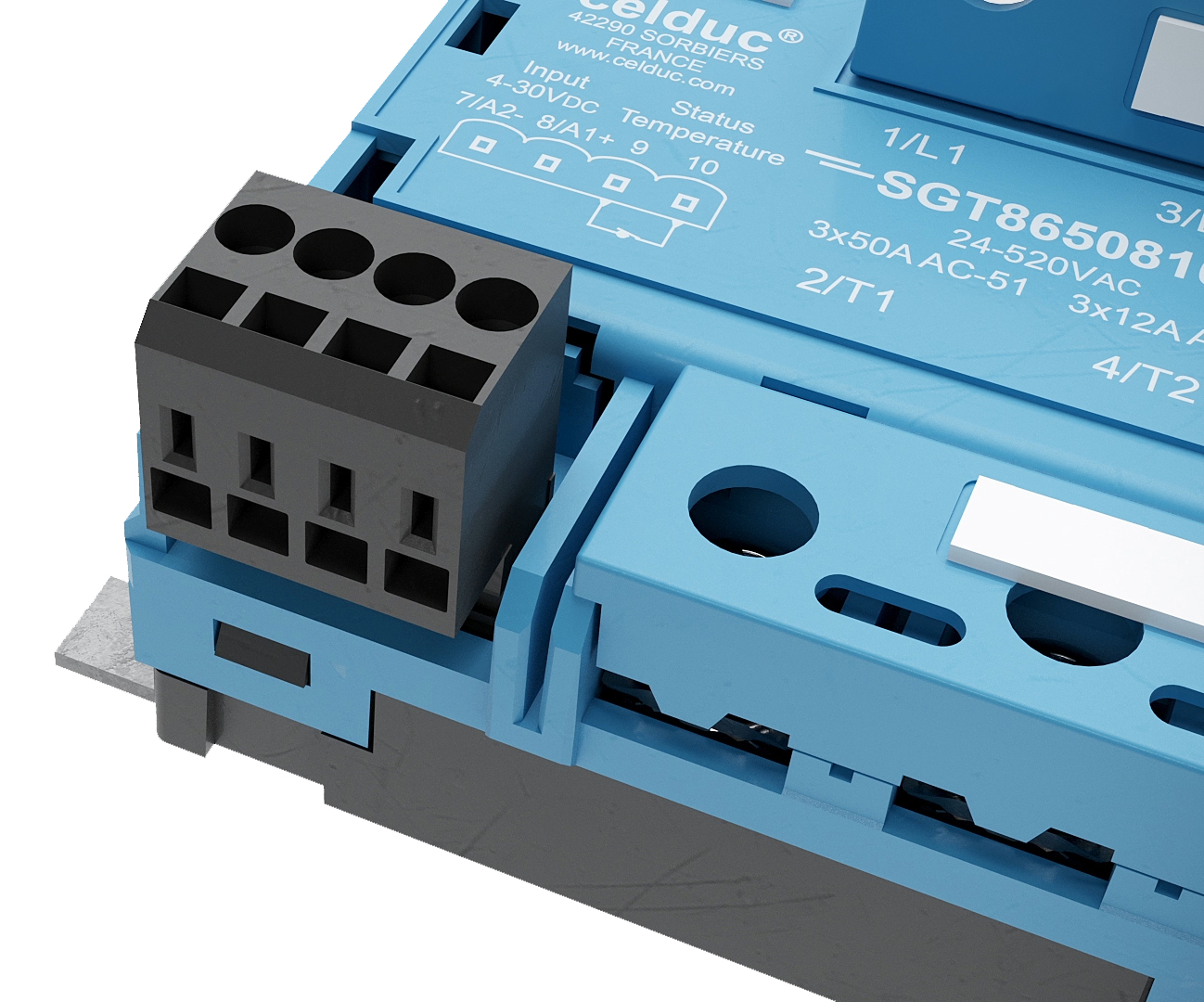

• Configuration 2 : dans cette configuration, le raccordement côté puissance se fait par vis (M5) et le raccordement côté commande avec connecteur débrochable 4 points

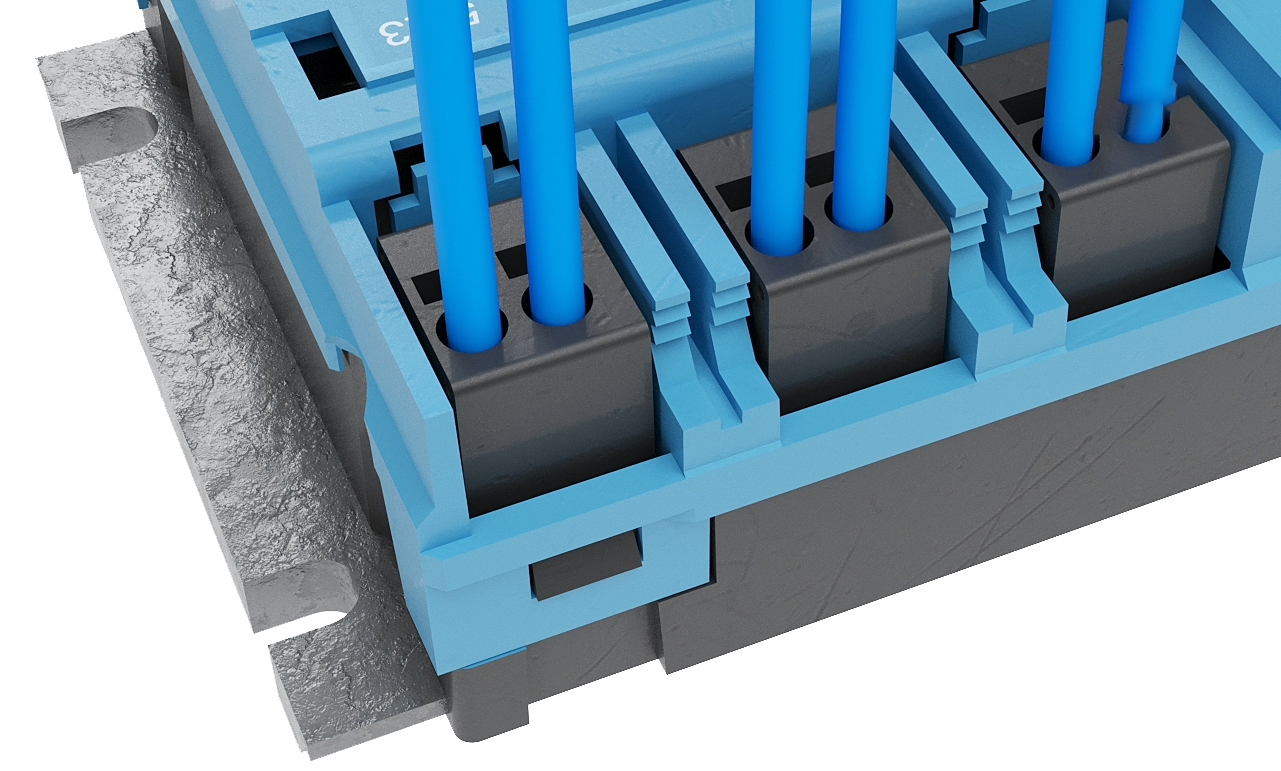

• Configuration 3 : grâce à un raccordement côté puissance par connecteurs à ressort, le câblage est rapide et sans effort, même dans les espaces exigus (100% sécurisé, 70% plus rapide). Quant au raccordement côté commande, il se fait à l’aide d’un connecteur débrochable à 4 points.

Modèle avec une protection en température

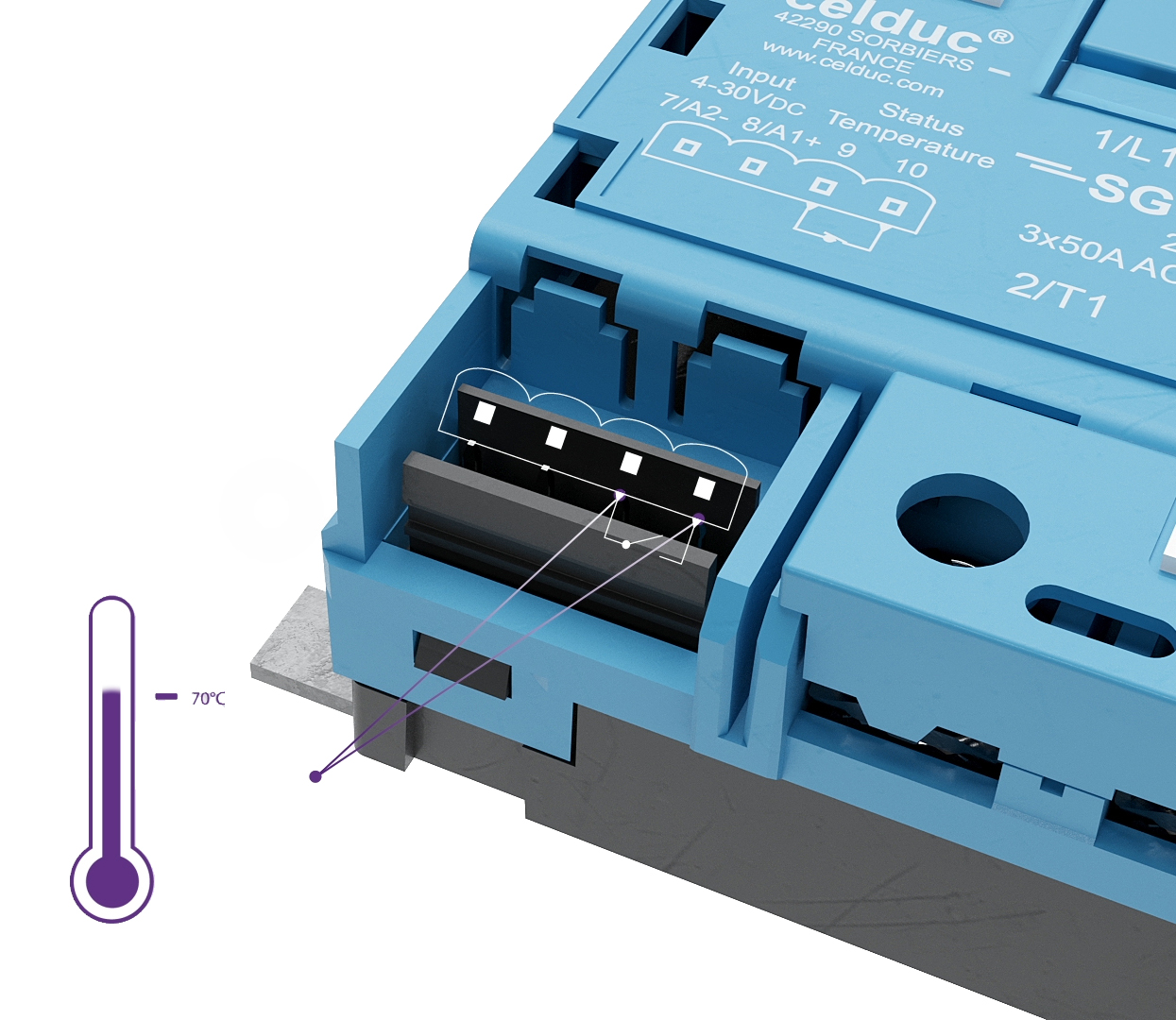

Celduc® relais propose le modèle SGT8650810 équipé d’une alarme en température. Un capteur de température, directement implémenté dans le relais, permet d’informer l’utilisateur sur le dépassement de la température maximale recommandée, ce qui pourrait détruire le produit ou dégrader sa durée de vie. Lorsque la température dépasse 70°C, la sortie alarme est alors activée. Nous recommandons à l’utilisateur d’intervenir sur la commande.

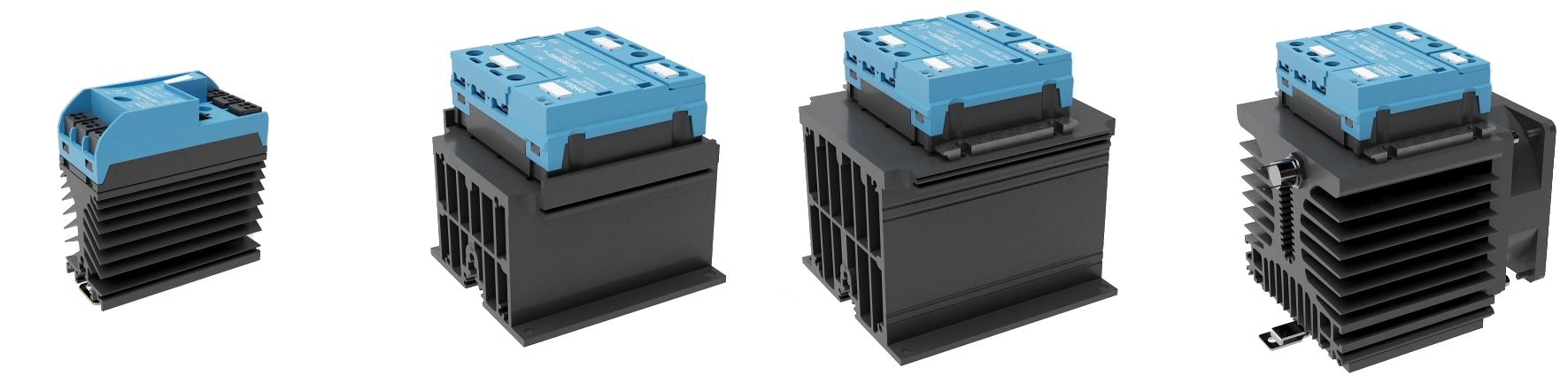

Avantage des relais statiques “prêts à l’emploi », montés sur dissipateur

Celduc® relais fournit des solutions « prêtes à l’emploi » qui sont montées sur dissipateur qui sont disponibles soit en montage sur rail DIN soit en montage sur panneau. Les relais statiques avec dissipateurs thermiques intégrés sont plus simples à sélectionner car les calculs thermiques ont déjà été pris en compte dans les caractéristiques données.

Si vous souhaitez utiliser d’autres dissipateurs, nous vous conseillons de vous reporter à notre livre blanc pour une sélection appropriée du dissipateur thermique.

Gamme SMT – sightpac® – « prête à l’emploi » avec dissipateur intégré

Gamme SGT – cel3pac® – « prête à l’emploi » avec dissipateur intégré

Applications Triphasées

Charges résistives triphasées

Pour les applications de chauffage résistif triphasé, les relais statiques triphasés synchrone sont couramment utilisés. En effet, dans le cas de charges résistives il est préférable d’utiliser des relais synchrones qui limitent ainsi les di/dt, les perturbations sur le réseau et augmentent la durée de vie de la charge et du relais.

Gamme SMT9  – Gamme SGT9

Three-phase motor loads applications

Pour piloter des moteurs triphasés, nous recommandons l’utilisation de relais statiques triphasés à synchrones « toutes charges ».

Gamme SMT8 – Gamme SGT8

Three-phase inductive loads applications

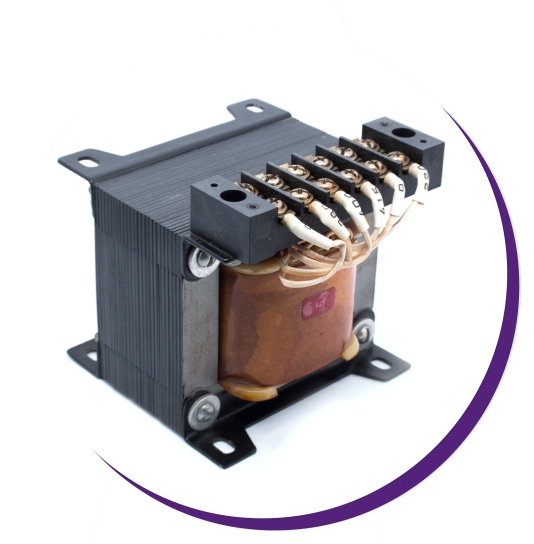

Les relais statiques asynchrones (commande instantanée) sont fortement recommandés pour commuter des charges inductives, telles que des compresseurs ou des transformateurs. En effet, ce type de commande est plus adaptés à ces charges du fait du déphasage entre courant et tension.

Gamme SGT7

Motor Reversing Applications

Certaines charges nécessitent une commande de moteur qui non seulement alimente le moteur, mais inverse également son sens de rotation si nécessaire. Celduc® a également à son catalogue des relais statiques inverseurs.

Remarque importante : les inverseurs de moteurs type SGR et SMR ont un circuit de verrouillage intégré qui empêche la commande simultanée !

Un relais statique inverseur de moteur offre donc deux avantages non négligeables :

1. les quatres éléments de puissance sont dans un seul boîtier triphasé standard, minimisant ainsi les temps de câblage ;
2. la protection contre la commande simultanée est intégrée au SSR.

Gamme SMR : jusqu’à 2.2kW AC-53 (3HP)

Gamme SGR : jusqu’à 7,5 kW AC-53 (10 HP)

Conclusion

Les relais statiques, qu’ils soient monophasés ou triphasés, sont la solution la plus adaptée pour le contrôle de moteurs et le pilotage de résistance de chauffe. La sélection appropriée du relais statique pour chaque application nécessite une connaissance de la puissance nominale, de la tension de fonctionnement, de la température ambiante et de la configuration du câblage. La gamme étendue proposée par celduc® relais permet de couvrir tous vos besoins. Si vous avez besoin d’informations complémentaires, n’hésitez pas à contacter nos équipes commerciales et techniques.
