Gamme de relais statiques triphasés compacts en 45mm de large

Le montage des composants dans les armoires doit être simple et rapide, le tout dans un espace restreint : notre gamme de relais statiques triphasés sightpac® répond à ces exigences.

Les relais et contacteurs statiques celduc destinés à un montage sur panneau ont été conçus pour apporter tous les avantages des technologies de commutation électronique. Leur boîtier de 45 mm peut être installé rapidement et il s’agit de produits compacts et fiables.

Relais statiques standards pour montage sur panneau

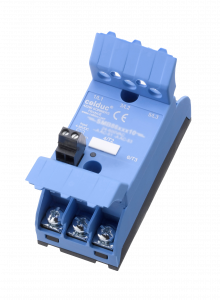

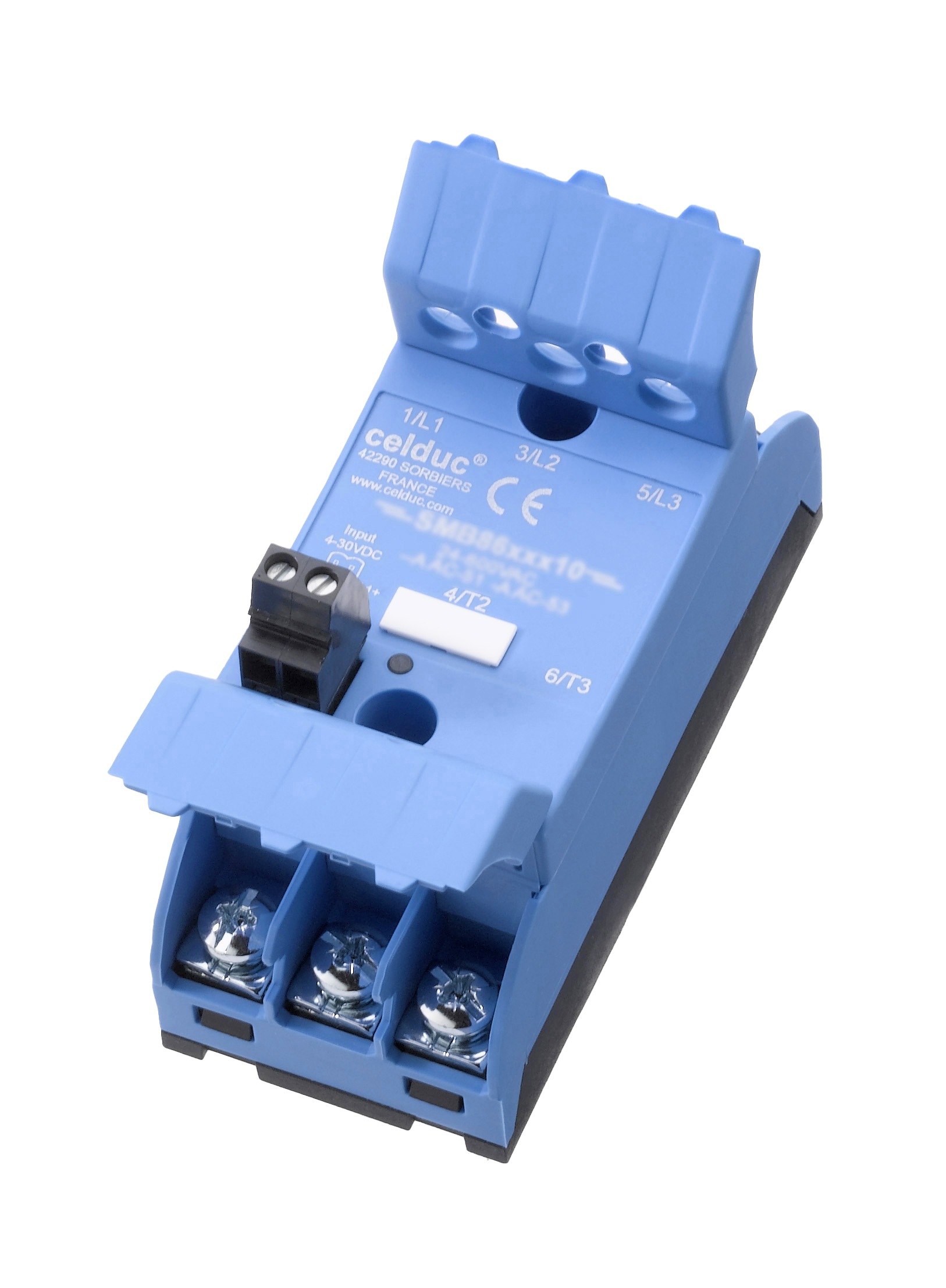

La gamme sightpac® consiste en trois sorties à semi-conducteurs contrôlées par une entrée et fonctionne comme tout relais à semi-conducteurs standard. Lorsque le signal d’entrée est appliqué, chaque sortie dirige le courant de charge pour sa phase respective dans le réseau.

Sightpac® est une version compacte de 45mm de large et est l’une des gammes les plus appréciées du marché depuis son lancement en 2017.

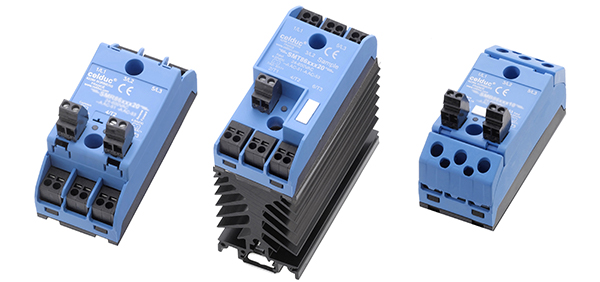

celduc propose 2 versions :

Relais statiques triphasés 2 voies

Cette gamme a été conçue pour le pilotage de charges triphasées câblées en triangle ou, si elles sont équilibrées, câblées en étoile sans neutre. Deux des trois phases sont commutées, la troisième étant directement raccordée.

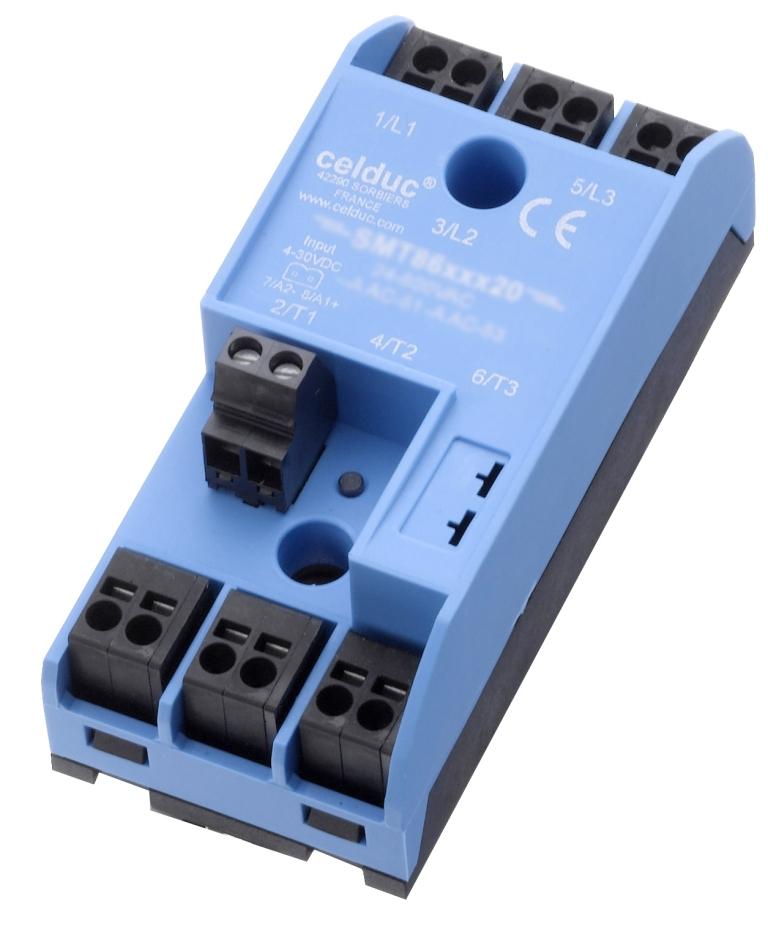

SMT : Relais statiques triphasés avec connecteurs débrochables

Nous proposons des versions Synchrones pour charges résistives, inductives et capacitives.

Des connexions simples et rapides

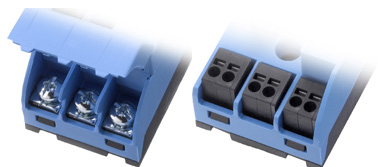

Celduc® relais propose différents types de raccordements. Côté puissance la gamme sightpac® est avec une connectique standard par vis ou avec des connecteurs à ressort et côté commande nous vous proposons des connecteurs débrochables pour des connexions simples et rapides.

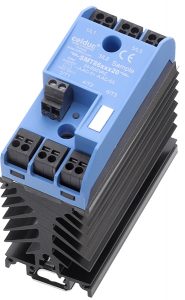

Relais statiques standards pour montage Rail-DIN, avec dissipateur intégré

Des versions « prêtes à l’emploi » avec dissipateur intégré sont disponibles.

Ces produits sont développés en conformité avec les principales normes internationales UL/CSA/cUL, CE, UKCA & RoHS

Applications typiques

Cette gamme est parfaite pour les démarrages/arrêts fréquents des systèmes de chauffages ou moteurs triphasés.

Lors du chauffage et du préchauffage dans les machines à injecter le plastique, les machines de thermoformage, les équipements d’emballage, …, la température doit être gérée avec soin et précision. Les relais statiques et contacteurs triphasés celduc peuvent piloter le système de chauffage triphasé, avec un contrôle précis de la température et une grande fiabilité.

Les relais triphasés Celduc® peuvent également piloter des moteurs triphasés avec une grande fiabilité du système.

Les relais statiques celduc sont conçus pour la plupart des applications et offrent une très longue durée de vie. Ils sont faciles à installer et à utiliser, mais aussi résistants et polyvalents.

Pour plus d’informations sur les relais statiques celduc, visitez la page www.e-catalogue.celduc-relais.com
